RK3576 칩이란 무엇입니까?

Rockchip RK3576 2 세대 8nm 고성능 AIOT 플랫폼은 ARM 기반 PC, 에지 컴퓨팅 장치 및 개인 모바일 인터넷 장치와 같은 다양한 응용 프로그램 시나리오에 적합한 고성능 저전력 SOC (시스템 온 칩) 프로세서입니다. ARM 아키텍처를 기반으로 8 개의 코어 CPU를 사용하고 독립적 인 6TOP (초당 Tera 작업) NPU (신경망 쿼드 프로세싱 장치)를 통합하고 GPU, MCU, VPU와 같은 여러 컴퓨팅 코어를 통합하여 ALOT의 복잡한 장면 요구 사항을 충족시키기 위해 풍부한 주변 장치 인터페이스를 통합합니다. 또한 RK3576은 UFS (Universal Flash Storage) 스토리지를 지원하여 효율적인 데이터 저장 및 읽기 기능을 제공합니다.

Arm Embedded Development 전용 ThinkCore Technology는 현재 RK3576 핵심 보드를 개발했으며 사용자 정의 및 대량 생산을 지원합니다.

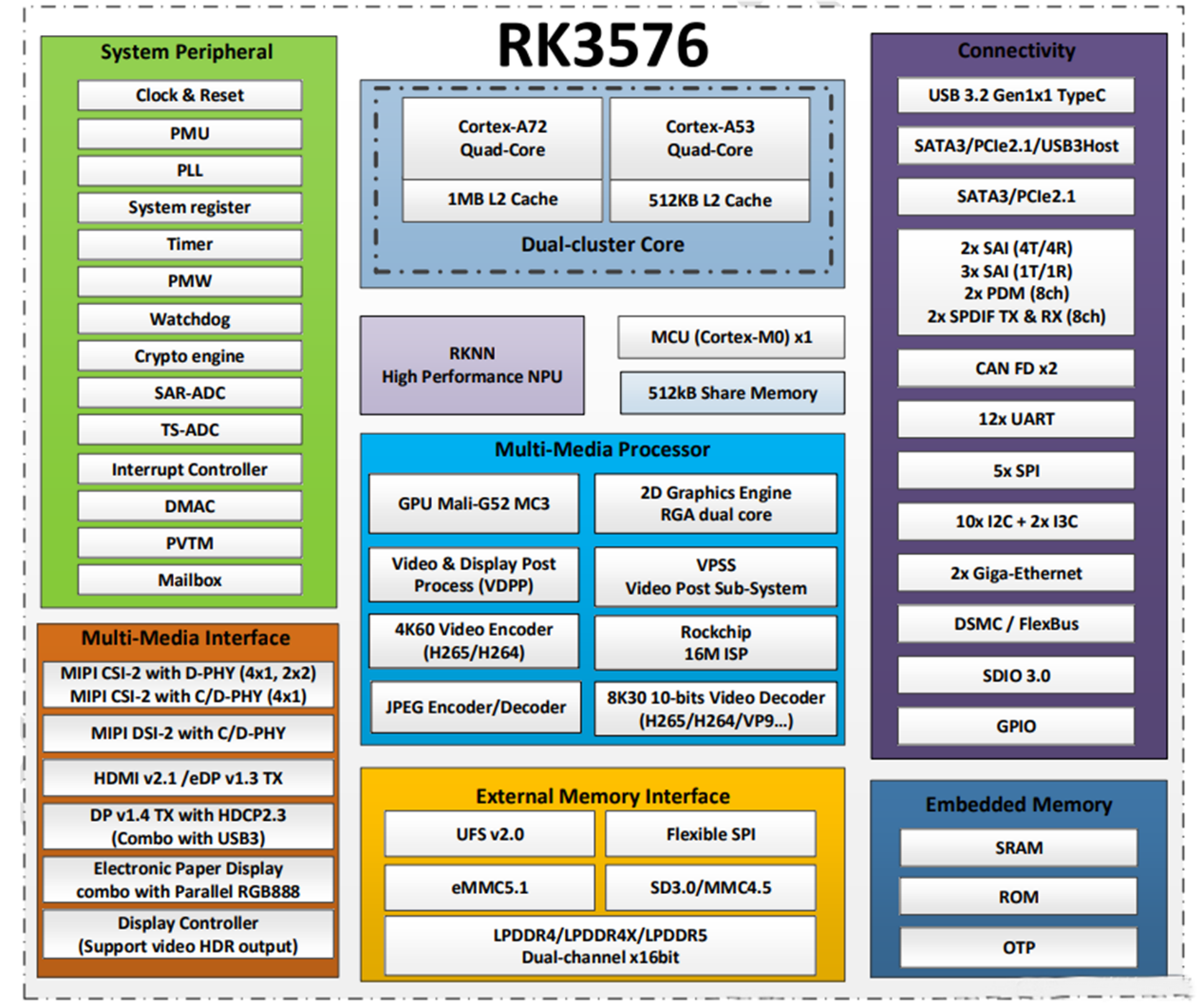

2. 2. RK3576 사양 분석

CPU :

4 개의 Cortex-A72 코어 (2.2GHz) 및 4 개의 Cortex-A53 코어 (1.8GHz)가있는 옥타 코어 암 프로세서

400MHz에서 사용자 지향 암 Cortex-M0 MCU

GPU :

팔 말리 -G52 MC3 @ 1GHz

OpenGL ES 1.1, 2.0 및 3.2를 지원합니다

화산 지원 1.1

OpenCL 2.0 전체 프로필을 지원합니다

AFBC를 지원합니다 (ARM 프레임 버퍼 압축)

DDR :

이중 32 비트 LPDDR4/LPDDR4X/LPDDR5

VPU :

8KP30 H.265, AV1, VP9, ​​AVS2 비디오 디코더

4KP120 H.265, AV1, VP9, ​​AVS2 비디오 디코더

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 비디오 디코더

4KP60 H.264/H.265 비디오 인코더

4KP60 MPEG 인코더 및 디코더

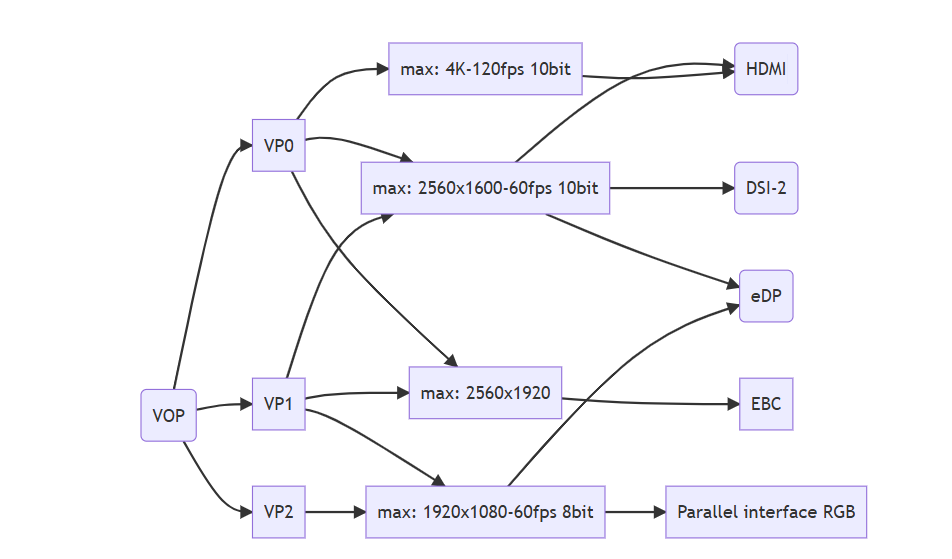

GTC :

HDMI 2.1 4KP120 /EDP 1.3 콤보 TX @ 4KP60 콤보 TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (전자 용지 디스플레이) TX @ 2560x1920

병렬 인터페이스 (RGB888) TX @ 1080p60

1. 트리플 화면 디스플레이 2.5K+2K+2K 지원

2. 2. 듀얼 화면 4K+ 2K

NPU :

INT8 컴퓨팅 전력은 6 상단입니다

듀얼 코어 지원, 듀얼 코어는 함께 또는 독립적으로 작동 할 수 있습니다.

INT4, Int8, Int16, FP16, BF16 및 1MB 내부 SRAM을 사용한 TF32 컴퓨팅 지원

멀티 태스크, 멀티 스케일리오 병렬 Q 처리 지원 딥 러닝 프레임 워크 : 텐서 플로우, 카페, TFLITE, PYTORCH, ONNX NN, Android NN 등

RGA (2D 그래픽 엔진) :

Rockchip RGA v2.5 엔진, 듀얼 코어 최대 해상도 : 소스 이미지 8192x8192, 대상 이미지 4096x4096 그라데이션 충전 및 패턴 충전을 포함한 블록 전송 및 투명 모드 색상 충전 지원

글로벌 알파, 픽셀 당 알파 및 그라디언트를 포함한 알파 블렌딩 지원

1/16에서 16까지의 비 integer 스케일링 비율을 지원하십시오

지원 0, 90, 180, 270

비디오 입력

HDR이있는 16m 픽셀 ISP (최대 120dB)

3 개의 MIPI CSI-2 인터페이스를 지원합니다

D-PHY (4x1, 2x2)가있는 1 MIPI CSI-2

C/D-PHY (4x1)가있는 1 MIPI CS1-2

2 개의 4 레인 D-PHY v1.2 인터페이스

각 인터페이스는 2x2 데이터 채널 포트로 구성 할 수 있습니다.

하나의 4 차선 (또는 3 자타 트리플렛) C/D-PHY

D-PHY는 v2.0이며 채널 속도는 4.5Gbps입니다

C-PHY는 v1.1이며 삼중 항 속도는 2.5GSP입니다

각 포트는 4 개의 가상 채널을 지원합니다

DVP 인터페이스

하나의 DVP 8/10/12

16 비트

8/10/12/16 비트, 최대 150MHz I/O 주파수 지원 BT.601/BT.656 및 BT.1120 VI 인터페이스는 픽셀 클록, 수평 동기화 및 수직 동기화 극성 지원 2/4- 웨이 다중화 바이드 상호 반응 형식의 구성을 지원합니다. Bt.656/Bt.1120

저장

HS-G3 (12Gbps)이있는 UFS 2.1

FSPI (8 채널)

EMMC 5.1

SDMMC 3.0

카메라 if

D-PHY가있는 2 MIPI CSI-2 (4x1 또는 2x2로 구성 될 수 있음)

C/D-PHY (4x1)가있는 1 MIPI CSI-2

1X 8110112116 비트 DVP

이미지 품질-디 interlacing, denoing, 스케일링, 관리 엔진, 선명도, 에지 스무딩, DCI-HIST, 3D-LUT, ACM, HDR

오디오

I2S/TDM/PCM (2x 4T4R, 3X 2T2R), 2X 8CH PDM, 2X S/PDIFASRC (2x 2CH + 2X 4CH)

회로망

2X RGMI 인터페이스, 즉 듀얼 기가비트 이더넷

. USB

1X USB 3.2 Gen 1, DisplayPort를 사용하여 Type-C Alt 모드를 지원합니다.

. pcle

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 멀티플렉스 포트

1 pcle 2.1/sata 3.1 다중 포트

다른 1/0

CAN FD, I2C, SPI, UART, GPIO

보안 (ARM Trustzone Security Extension)

ARM TrustZone 보안 확장

보안 부팅/키 사다리/OTP

암호화 엔진 (RSA, ECC, HASH, DES, AES, SHA, SM)

패키지:16x17mm, 0.65 피치, FCCSP 패키지
