Rockchip Rk3562 디지털 간판 SBC 산업 컨트롤러

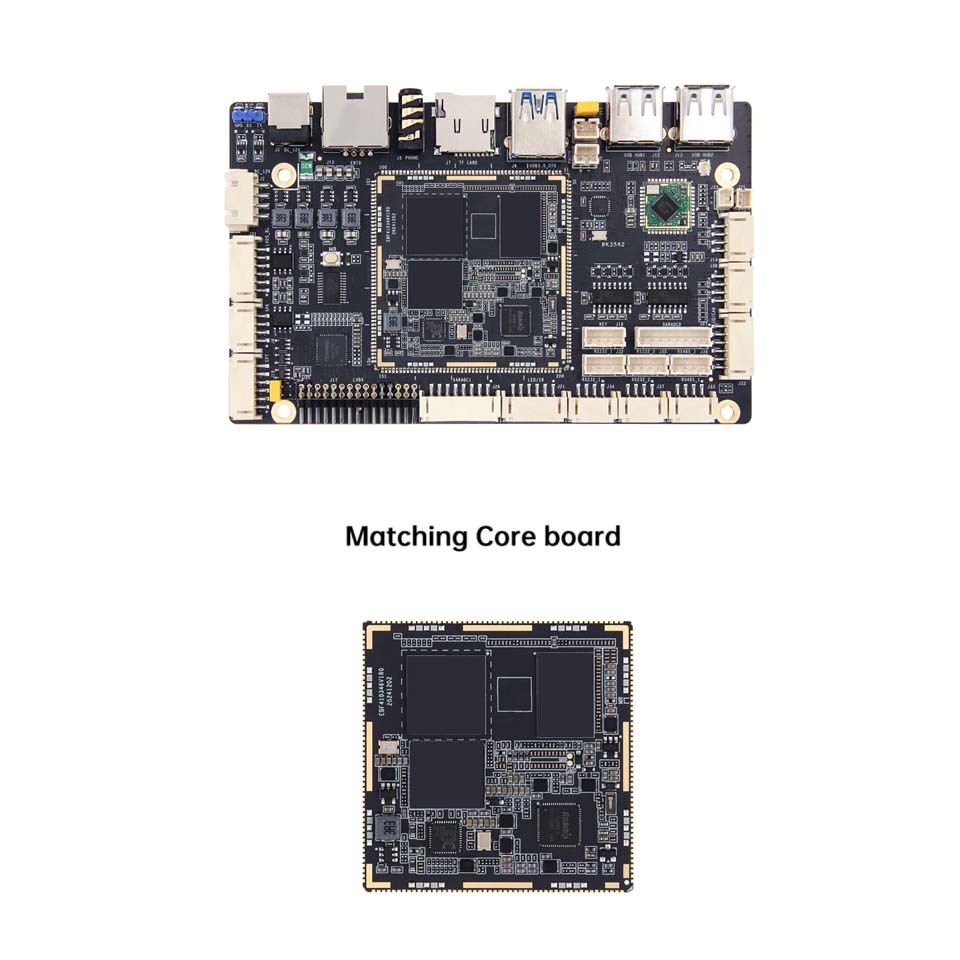

● TP-1HS 보드는 디스플레이, 제어, 네트워크 전송, 파일 스토리지, 에지 컴퓨팅 및 기타 시나리오를위한 고성능 단일 보드 컴퓨터 및 임베디드 마더 보드로 사용할 수 있습니다.

● Rockchip RK3562/RK3562J를 기본 칩으로 사용하여 최대 2.0GHz의 주요 주파수, 통합 쿼드 코어 64 비트 Cortex-A53 프로세서 및 Armmali-GPU의 22Nm 고급 프로세스 기술을 채택하며 4K 비디오 디코딩, 슈퍼 이미지 처리 기능 및 지원을 지원합니다.

● 내장 된 독립적 인 NPU 컴퓨팅 전력은 1TOP에 도달하여 다양한 AI 시나리오를 가능하게합니다.

● 균형 잡힌 온보드 하드웨어 구성 및 광범위한 응용 프로그램으로 다양한 메모리 및 스토리지 조합을 선택할 수 있습니다.

● 높은 통합, 풍부한 확장 인터페이스, 온보드 WiFi6, 기가비트 네트워크 포트, LVD, USB3.0/2.0, MIPIDS1, 4 방향 MIPICS1, 오디오 인터페이스, 적외선 수신, TF 카드 홀더 및 기타 주변 장치를 갖춘 높은 통합은 프로세서의 성능을 발휘할 수 있으며 보드의 사용 시나리오를 추가로 확장 할 수 있습니다.

● 공무원은 주류 Android, Debain 및 Ubuntu 운영 체제 이미지를 지원하며 6) 다양한 응용 프로그램 환경에 적용 할 수 있습니다.

● 데이터는 완전히 오픈 소스이며, 완전한 SDK 드라이버 개발 키트, 설계 회로도 및 기타 리소스를 제공하여 시작하기 쉽습니다.

특징

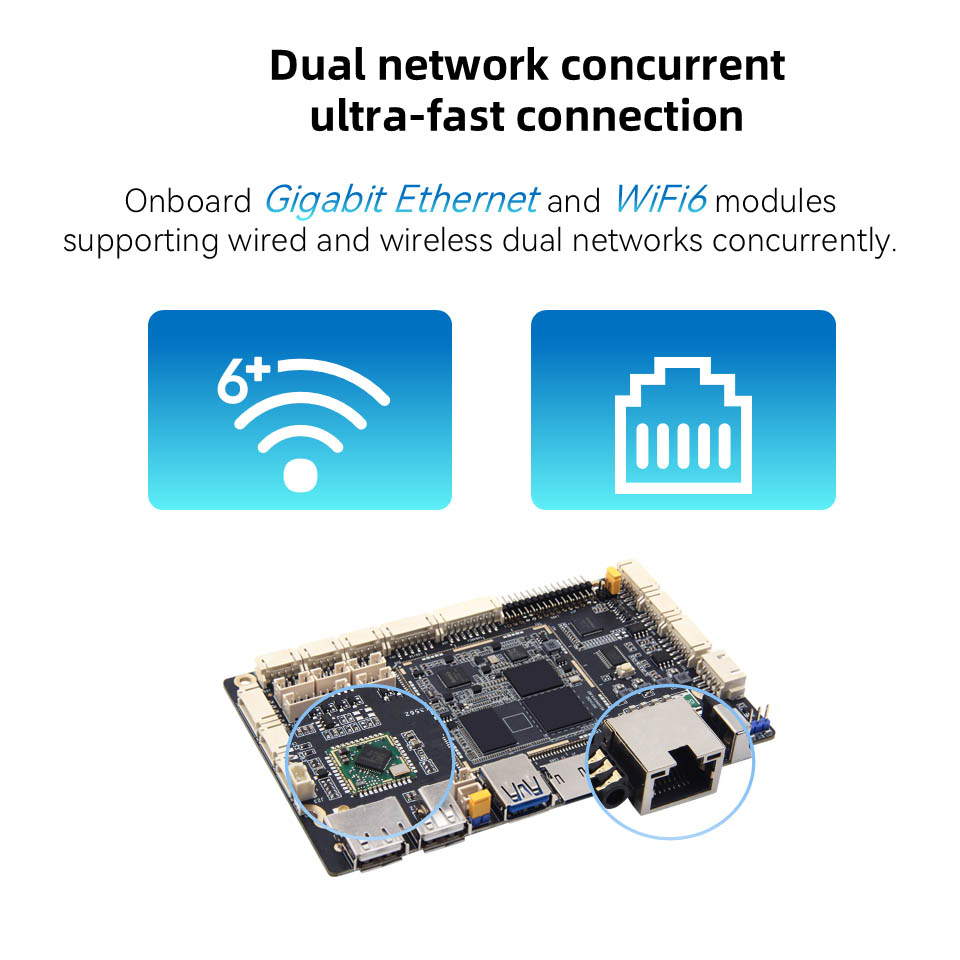

1. 온보드 기가비트 이더넷 및 WiFi6 모듈은 유선 및 무선 듀얼 네트워크 동시성 지원

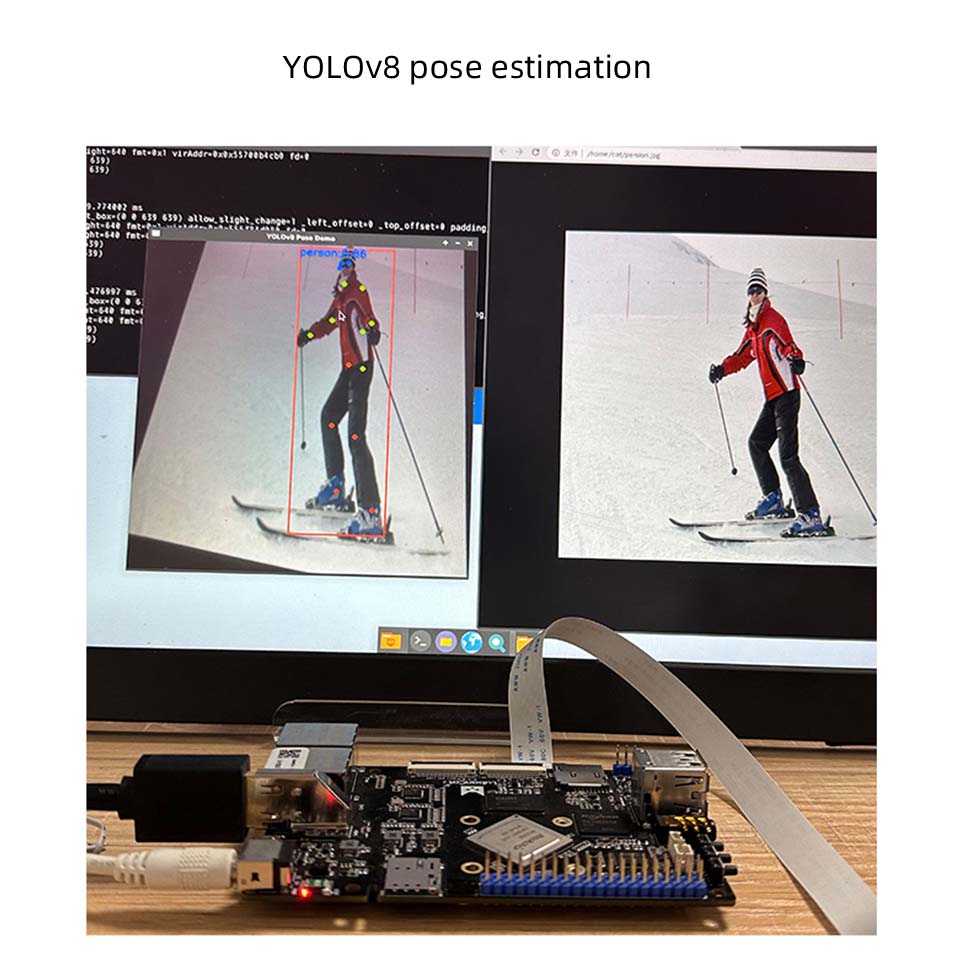

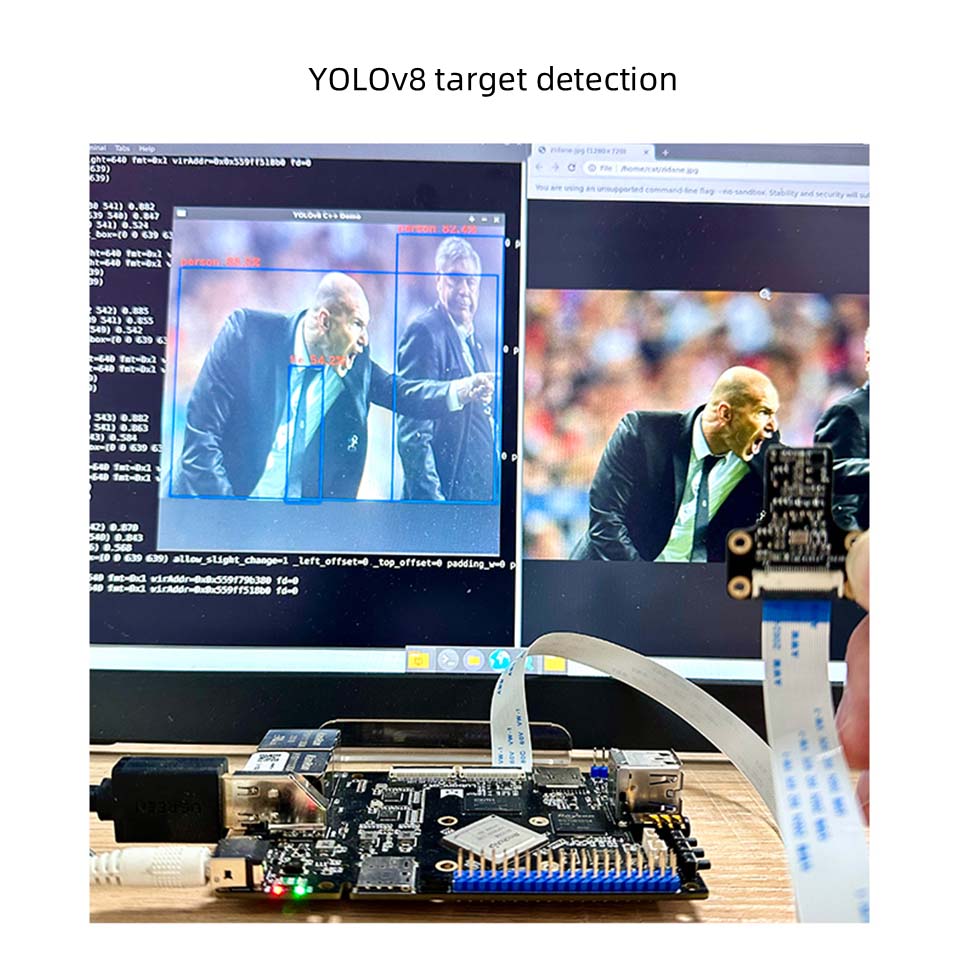

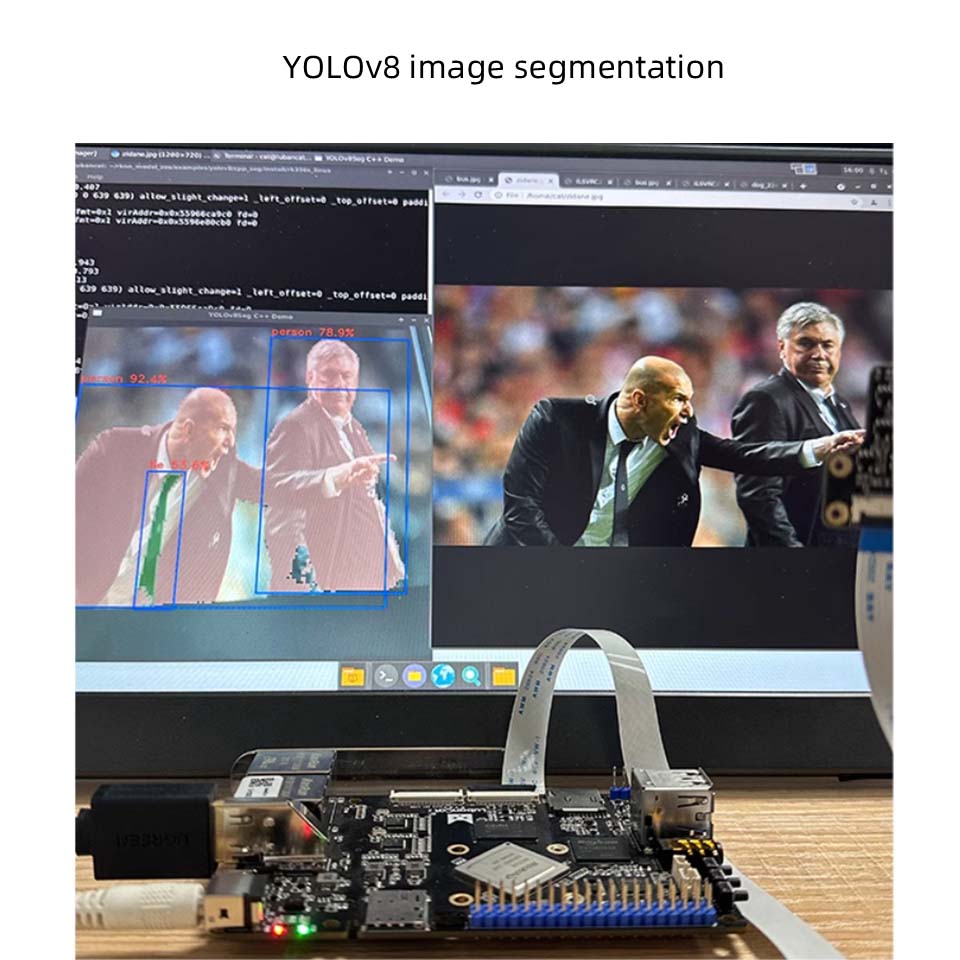

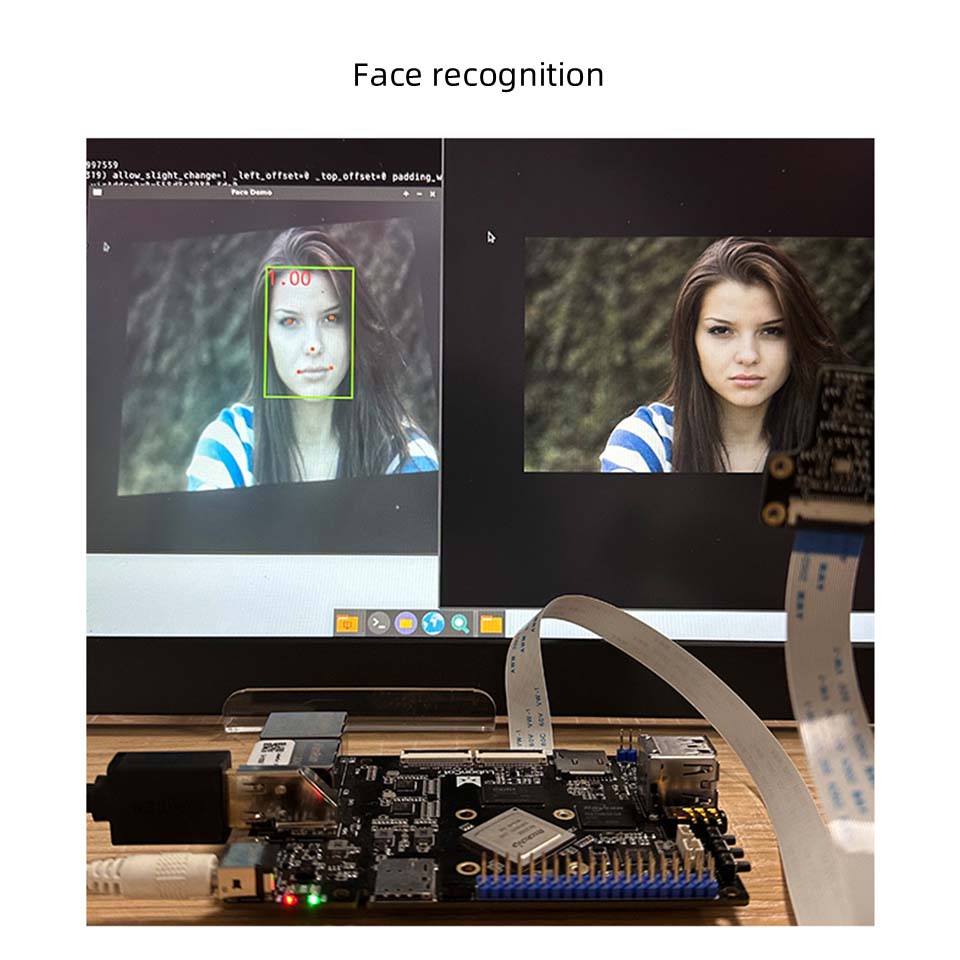

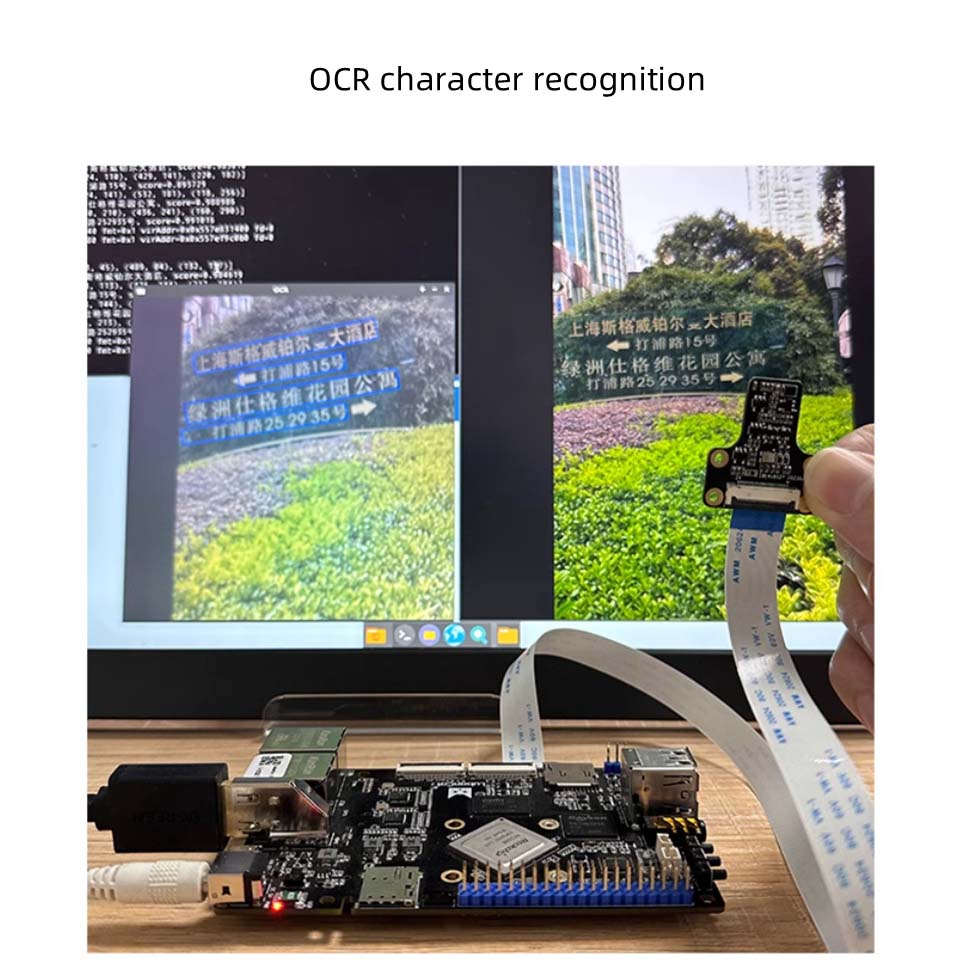

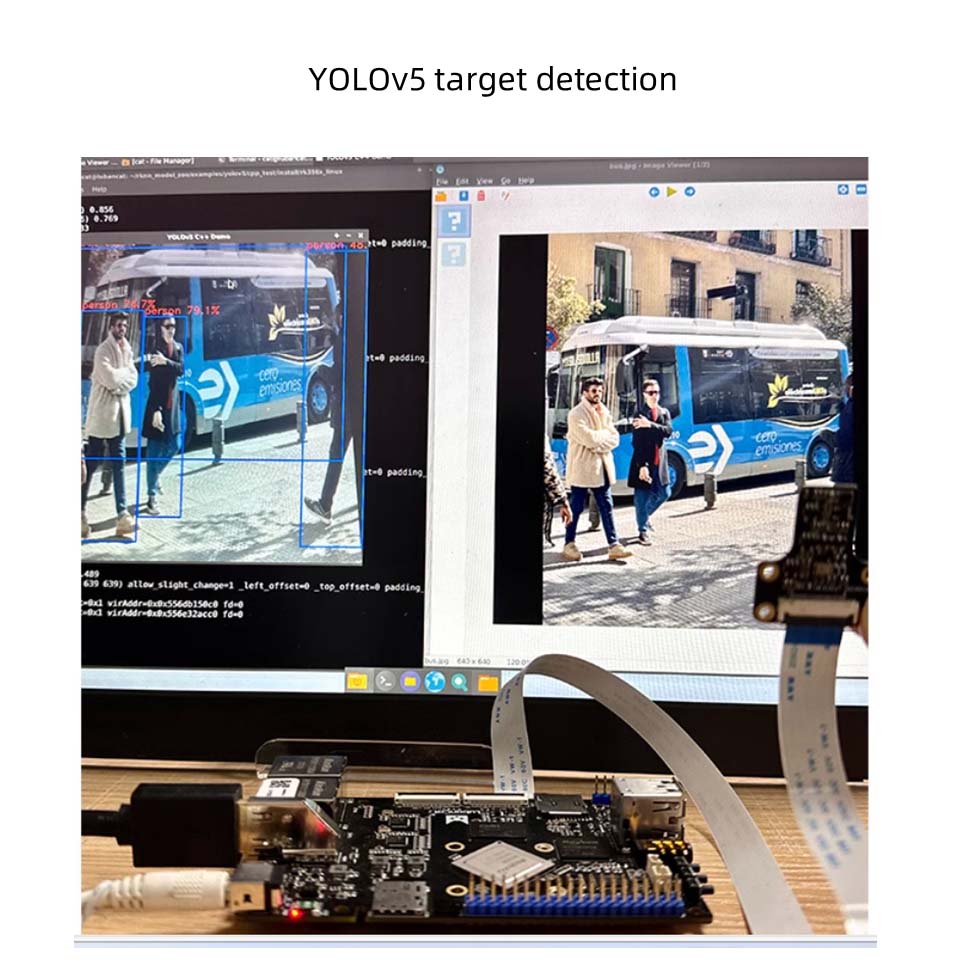

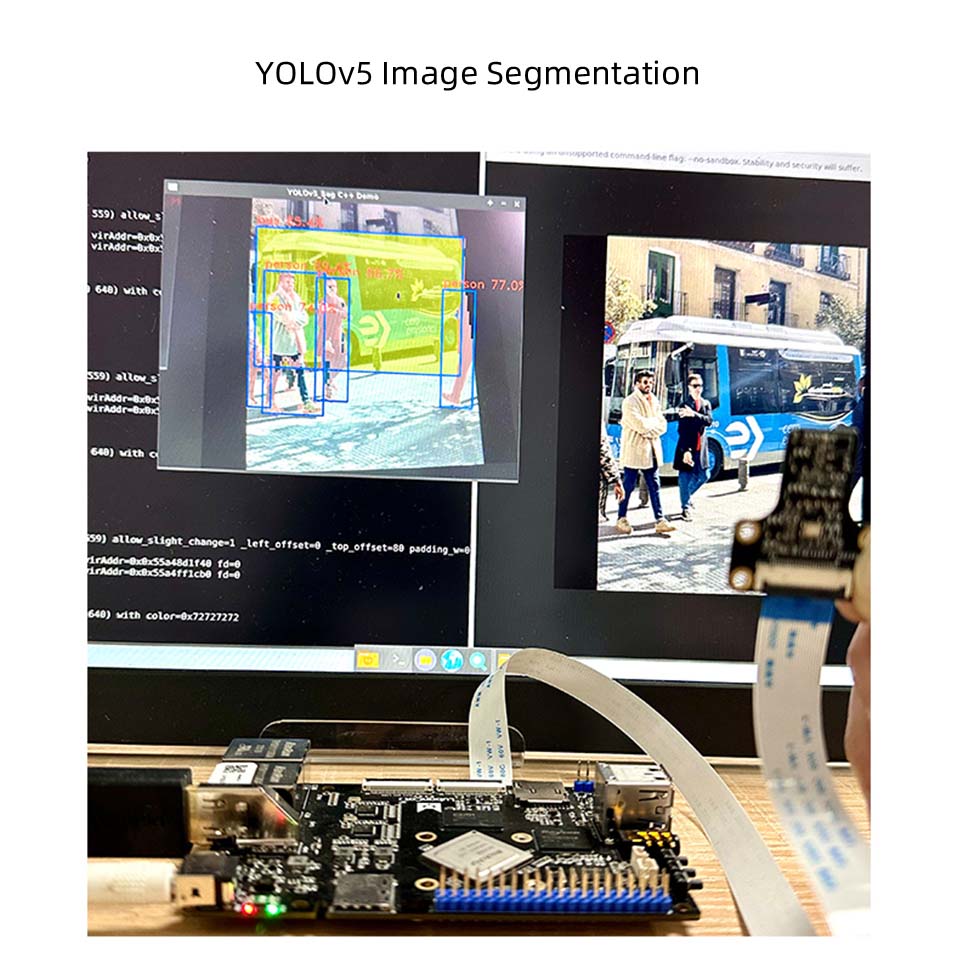

2. 내장 된 독립적 인 NPU, 컴퓨팅 전력은 1TOP에 도달 할 수 있습니다

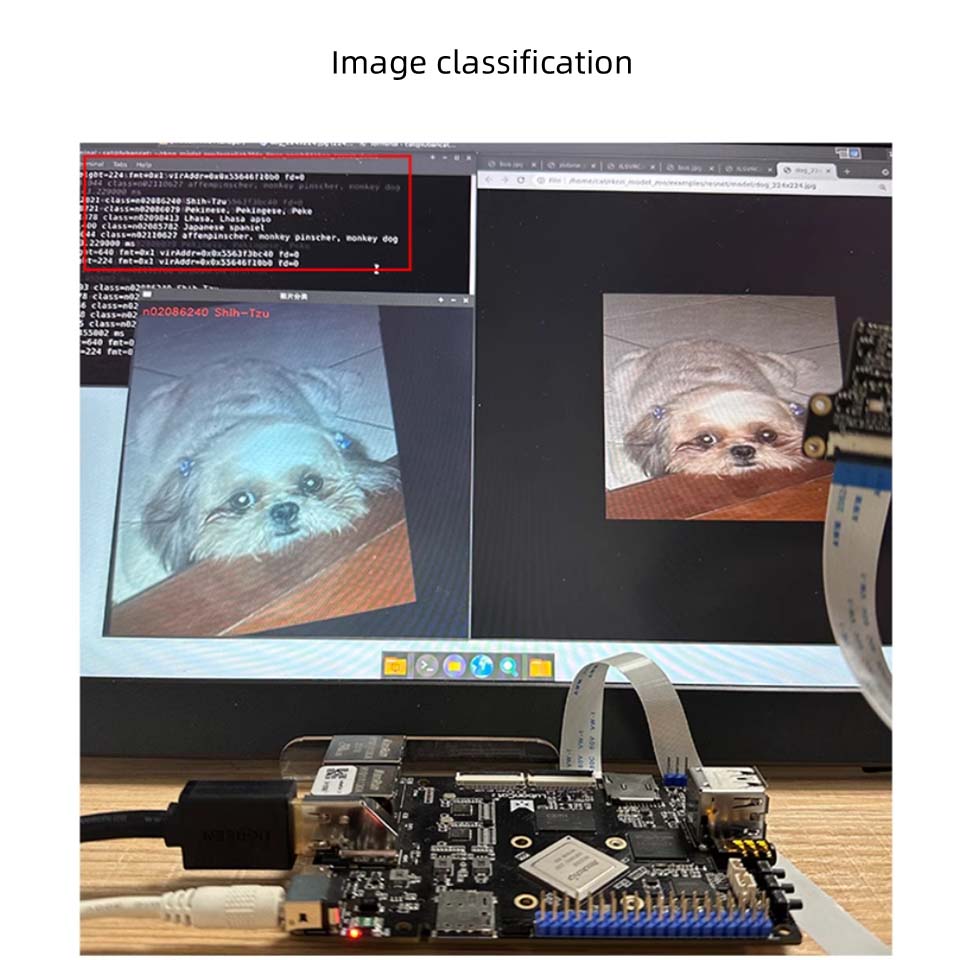

주류 아키텍처 모델의 원 클릭 스위칭을 지원하며 가벼운 인공 지능 응용 프로그램에 사용할 수 있습니다.

3. 강력한 이미지 분석 기능, 4K의 쉬운 디코딩

4K@30 프레임 지원 H.265 \ VP9 형식 디코딩 및 1080p60 프레임 H.264 형식 인코딩

4. 주변 장치의 요구를 충족시키기위한 풍부한 확장 인터페이스

기가비트 네트워크 포트, LVD, USB3.0/2.0, MIPI DS1, 4 방향 MIPICS1, 오디오 인터페이스, 적외선 수신, TF 카드 홀더 및 기타 인터페이스를 사용하면 이더넷, TF 카드, 카메라, 스크린, 마이크 및 기타 장치를 쉽게 확장 할 수 있습니다. 또한 다양한 외부 요구를 충족시키기위한 별도의 RS232, RS485, CAN, ADC 획득 인터페이스가 있습니다.

제품 응용 프로그램

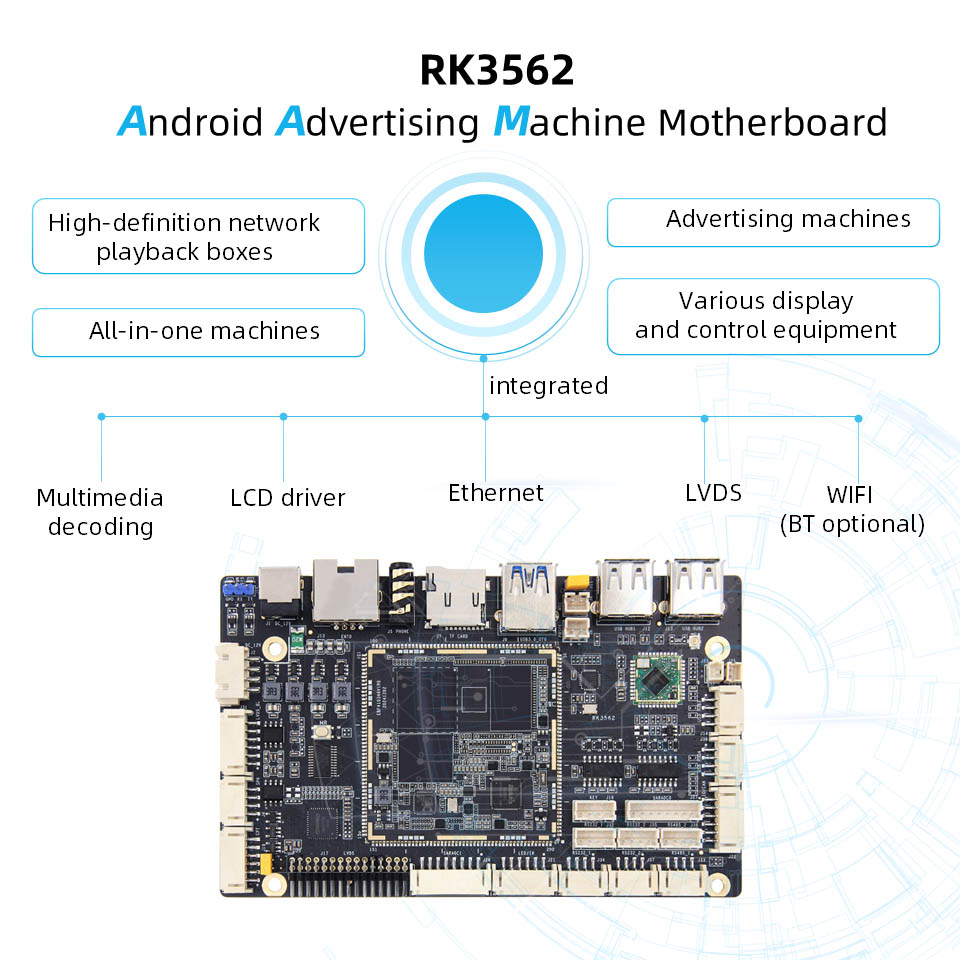

고화질 네트워크 플레이어 상자, 광고 기계 및 올인원 머신 등에 적합합니다. 멀티미디어 디코딩, LCD 드라이버, 이더넷, LVD, WiFi (Bluetooth 함수 선택 사항)를 통합합니다.

매개 변수

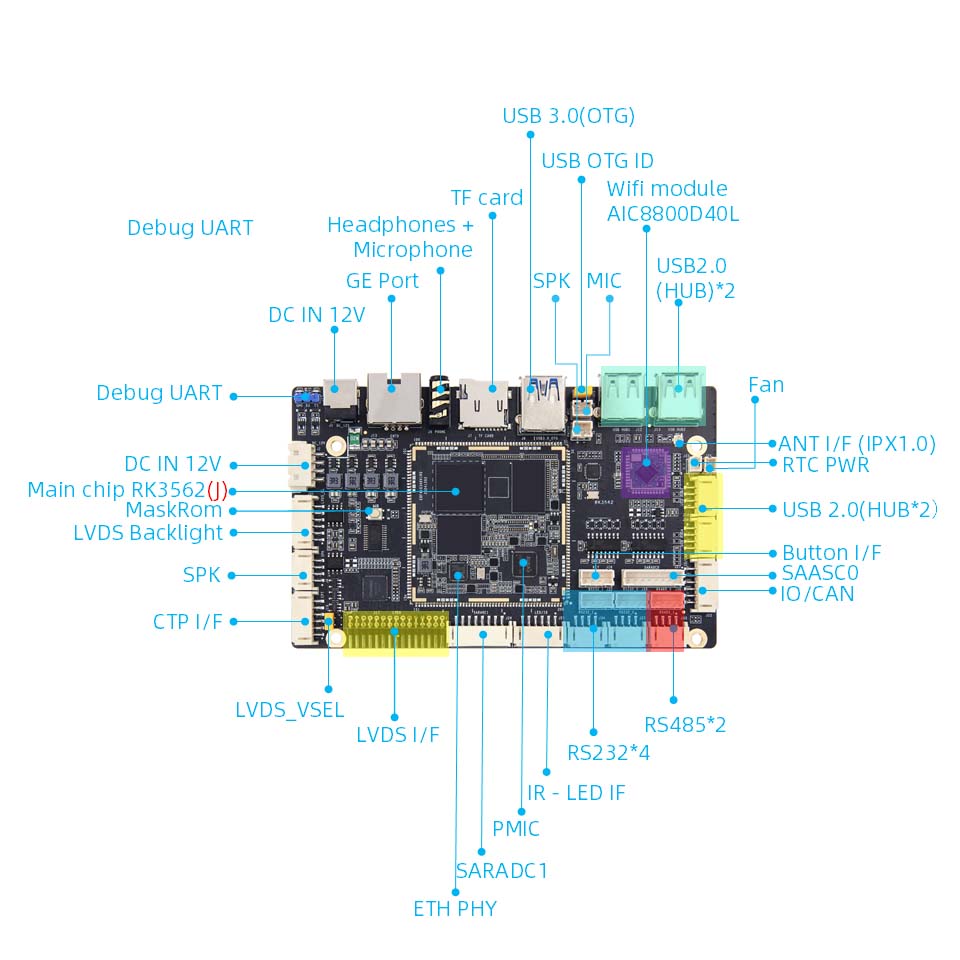

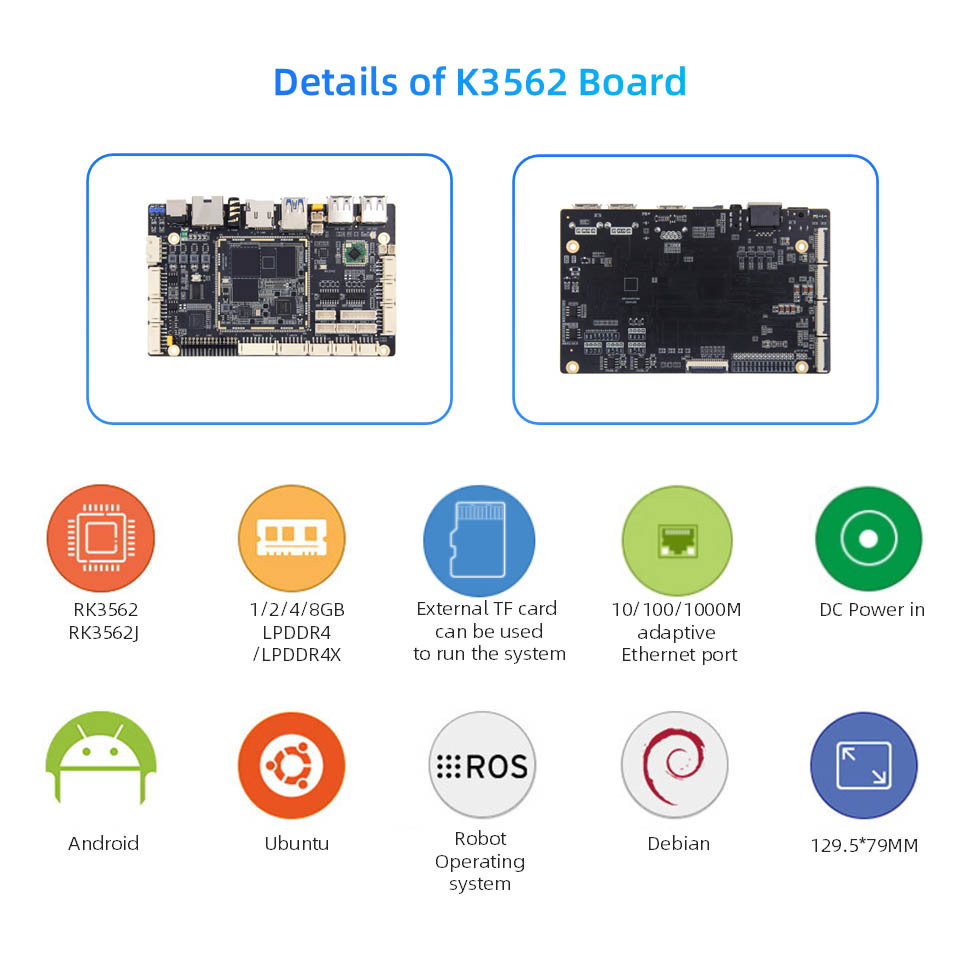

Luban Cat 1HS 보드의 하드웨어 구성

● 메인 칩 :

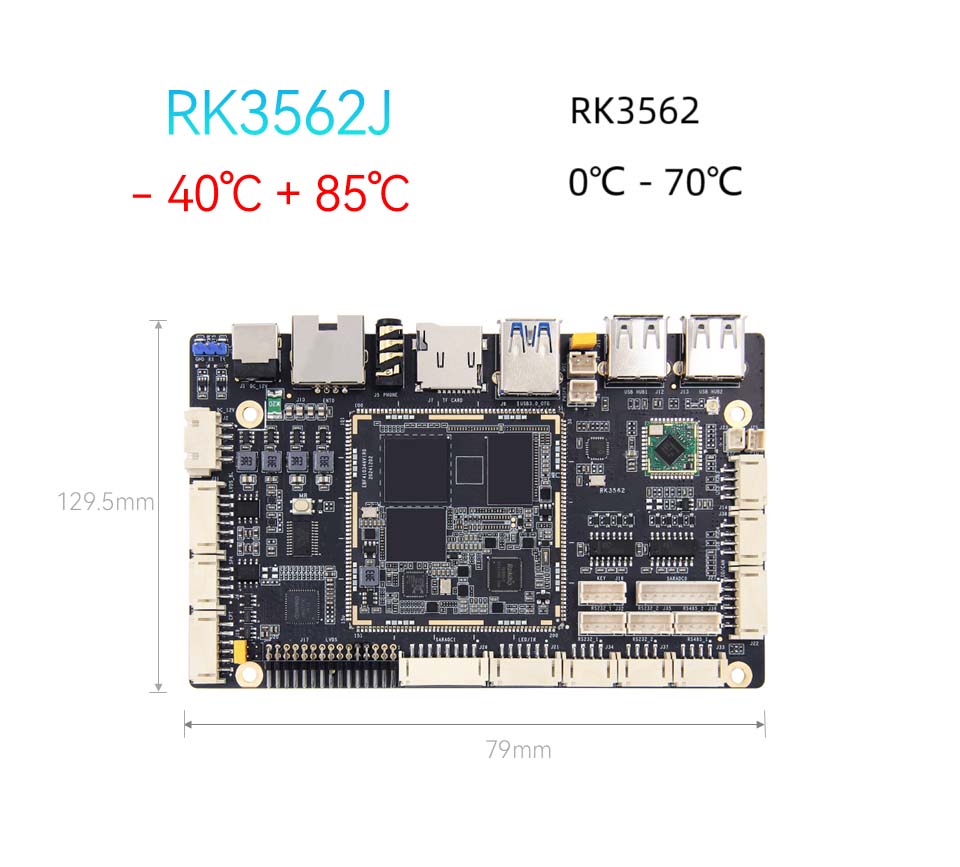

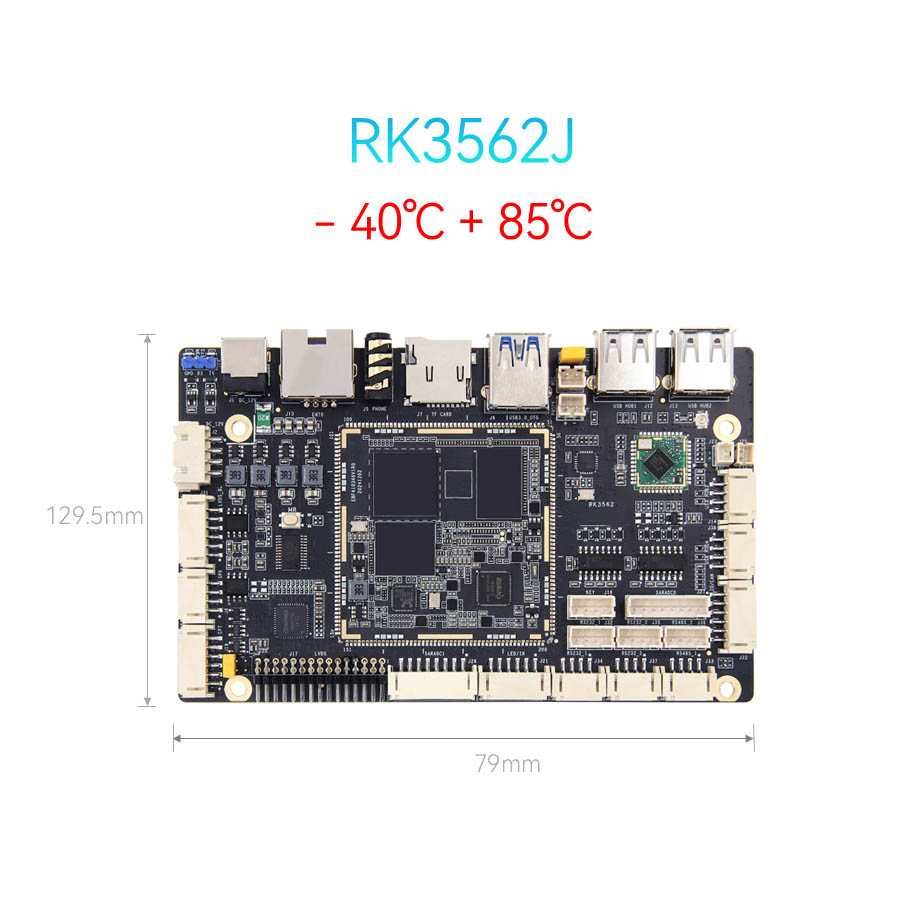

● 모델 : RK3562/RK3562JCPU : Quad-Core Cortex-A53, 최대 2.0GHZGPU의 주요 주파수 : MALI-G52NPU : 1TOPS 컴퓨팅 전력 (NPU가없는 산업 등급 RK3562J)

● 메모리 : 1/2/4/8GB, LPDDR4/4X (사용자 정의 가능)

● 스토리지 : 8/32/64/128GB, EMMC (사용자 정의 가능)

● 전원 인터페이스 : DC 12V@2A DC 입력

● 이더넷 : 기가비트 네트워크 포트*1, 10/100/1000Mbps 데이터 전송 속도 지원

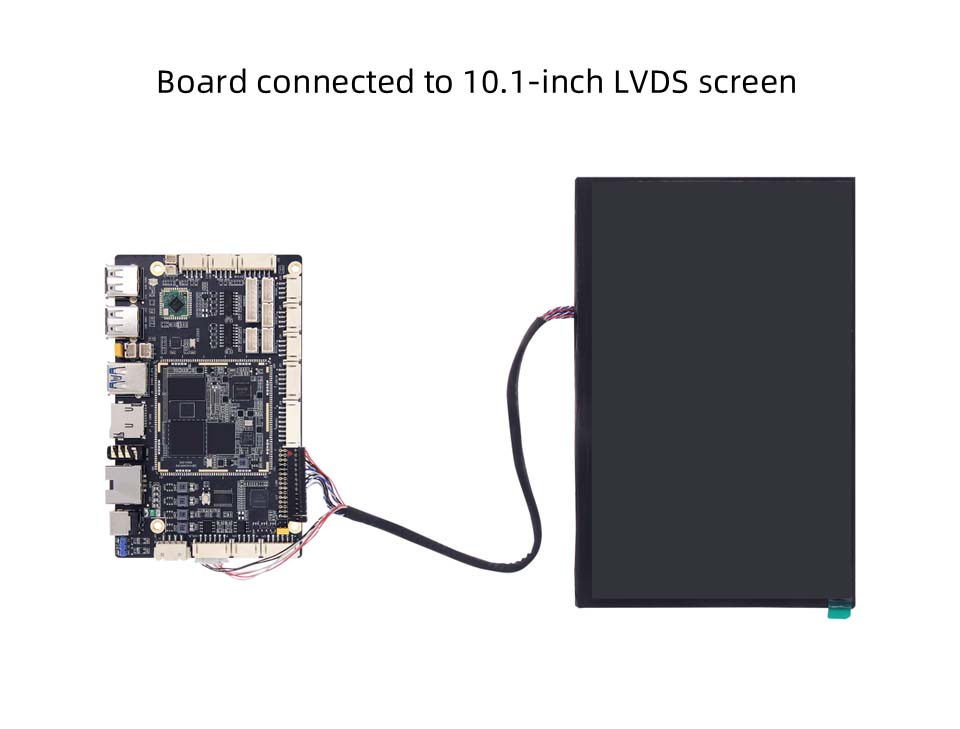

● LVDS : 2*15 핀 LVDS 화면 인터페이스*1

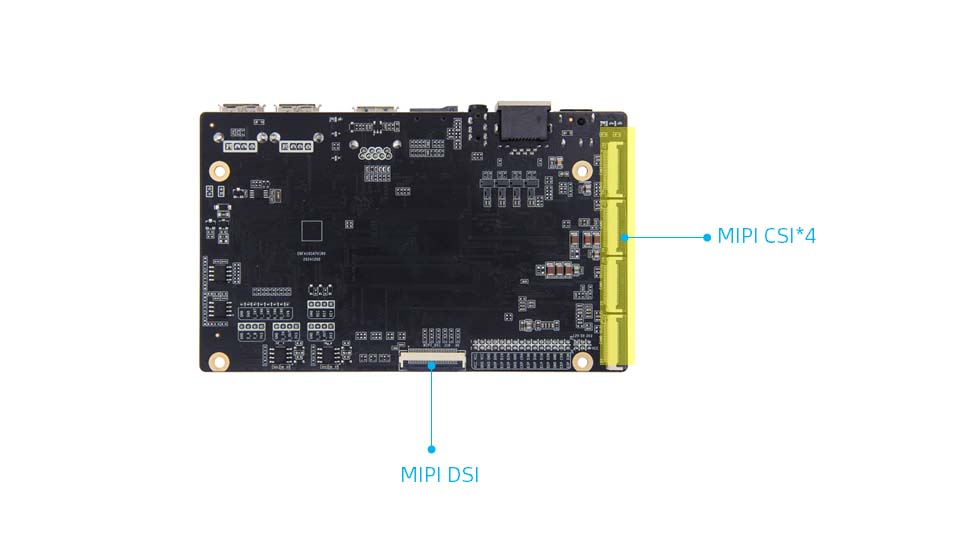

● MIPI-DSI : MIPI 화면 인터페이스*1, MIPIDSI 및 LVDS 인터페이스가 재사용되고 기본값은 LVDS 화면에 연결하는 것입니다. mipidsi에 연결하기로 선택한 경우 저항을 변경해야합니다.

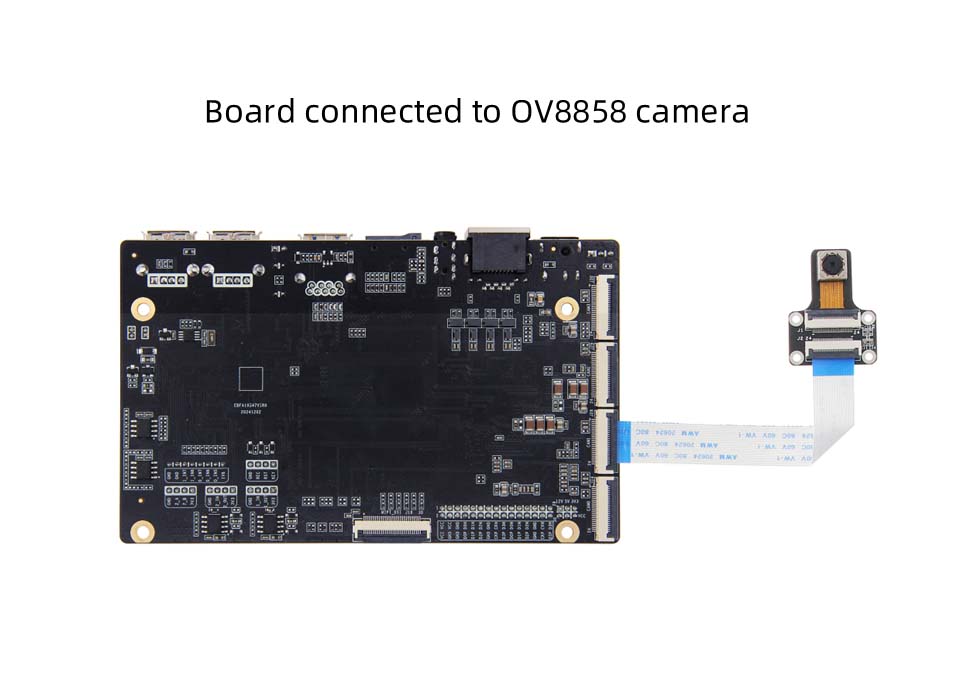

● MIPI-CSI : MIPI 카메라 인터페이스*4, 상점의 IMX415/OV8858 카메라에 연결할 수 있습니다 (기본 조합은 OV8858 카메라입니다)

● 용량 성 터치 스크린 : LVDS 터치 스크린 인터페이스*1

● LCD 백라이트 : LVDS 백라이트 인터페이스*1

● 스크린 전원 인터페이스 : LVDS 전압 선택 인터페이스*1

● USB2.0 : USB 허브 인터페이스*4

● USB3.0 : USB OTG 인터페이스*1, 기본값은 장치 모드이며 점퍼 캡을 통해 모드를 선택할 수 있습니다.

● WiFi : 온보드 Wi -Fi6 모듈, 모델 : AIC8800D40L

● TF 카드 홀더 : 시스템을 시작하기 위해 Micro SD (TF) 카드를 지원합니다. 최대 512GB
