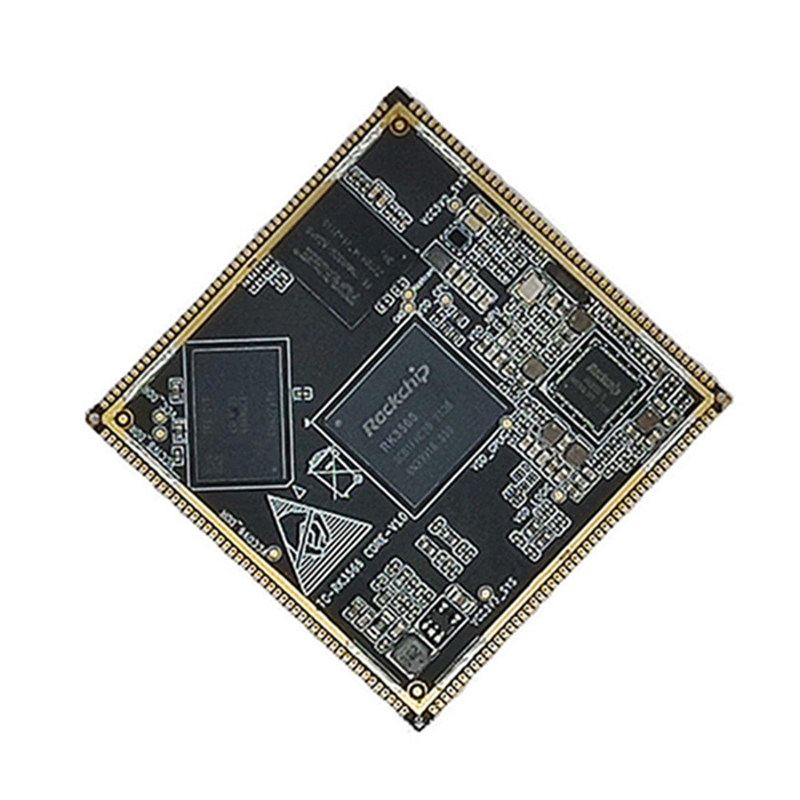

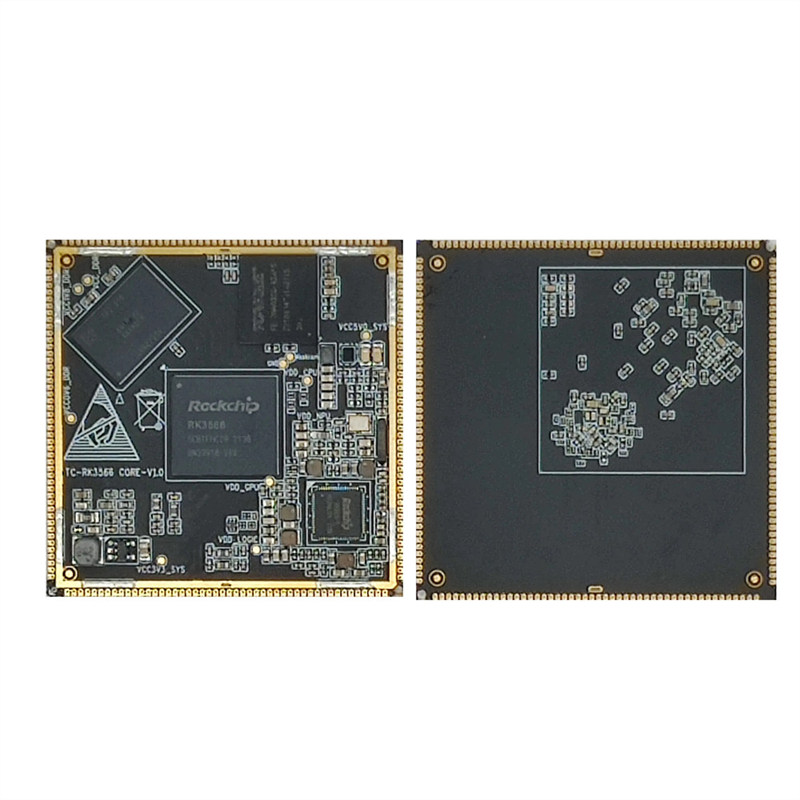

Rockchip Rk3566 핵심 보드

ThinkCore는 주요 중국 Rockchip RK3566 핵심 보드 제조업체입니다. 듀얼 네트워크 포트를 통해 내부 및 외부 네트워크의 데이터에 액세스하고 전송할 수있는 듀얼 기가 바트 적응 형 RJ45 이더넷 포트의 구성을 지원하여 네트워크 전송 효율성을 개선하고 무선 네트워크를 지원할 수 있습니다.

문의 보내기

제품 설명

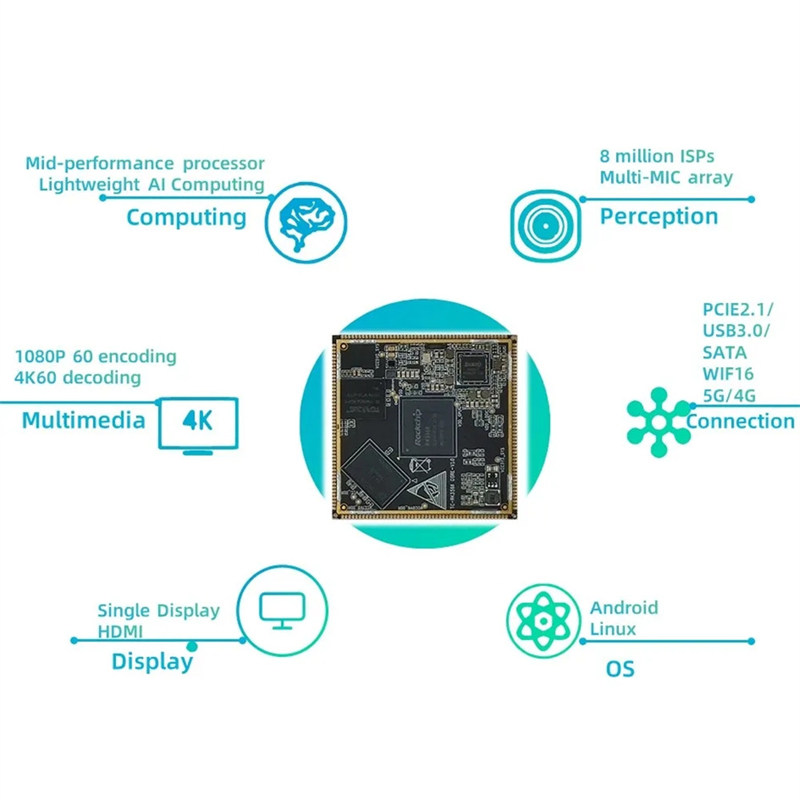

ThinkCore는 주요 중국 Rockchip RK3566 핵심 보드 제조업체입니다.

이 항목에 대해

• 듀얼 네트워크 포트를 통해 내부 및 외부 네트워크의 데이터에 액세스하고 전송할 수있는 듀얼 기가 바트 적응 형 RJ45 이더넷 포트의 구성을 지원하여 네트워크 전송 효율성을 향상시키고 무선 네트워크 지원

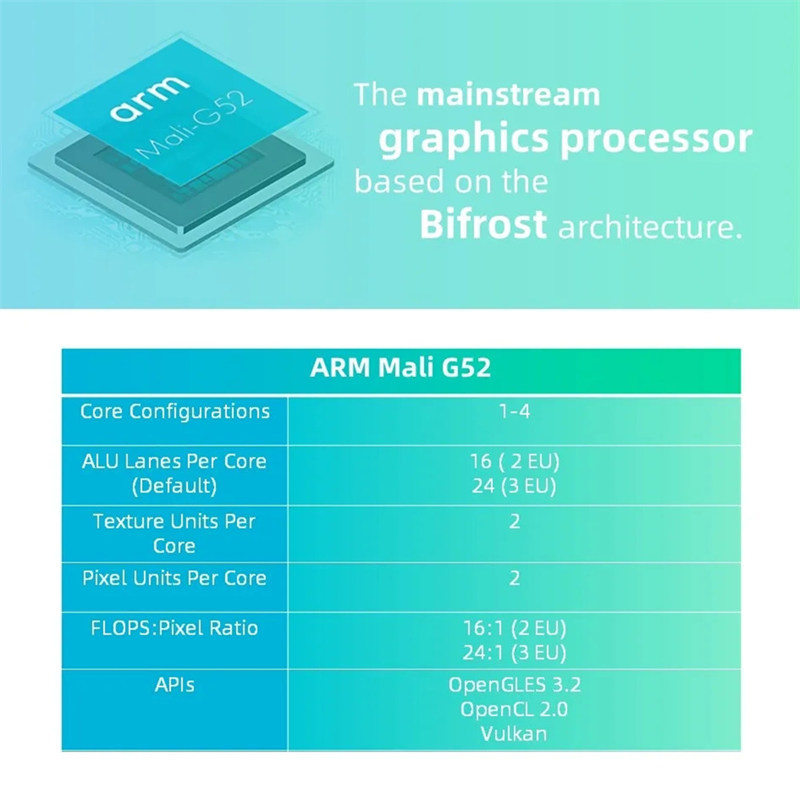

• GPU는 OpenGL ES3.2/2.0/1.1, vulkan1.1을 지원합니다. VPU는 4K 60fps H.265/H.264/VP9 비디오 디코딩 및 1080p 100fps H.265/H.264 비디오 인코딩을 실현할 수 있습니다. NPU는 건축 모델의 카페/텐서 플로 및 기타 주류 원 클릭 전환을 지원합니다.

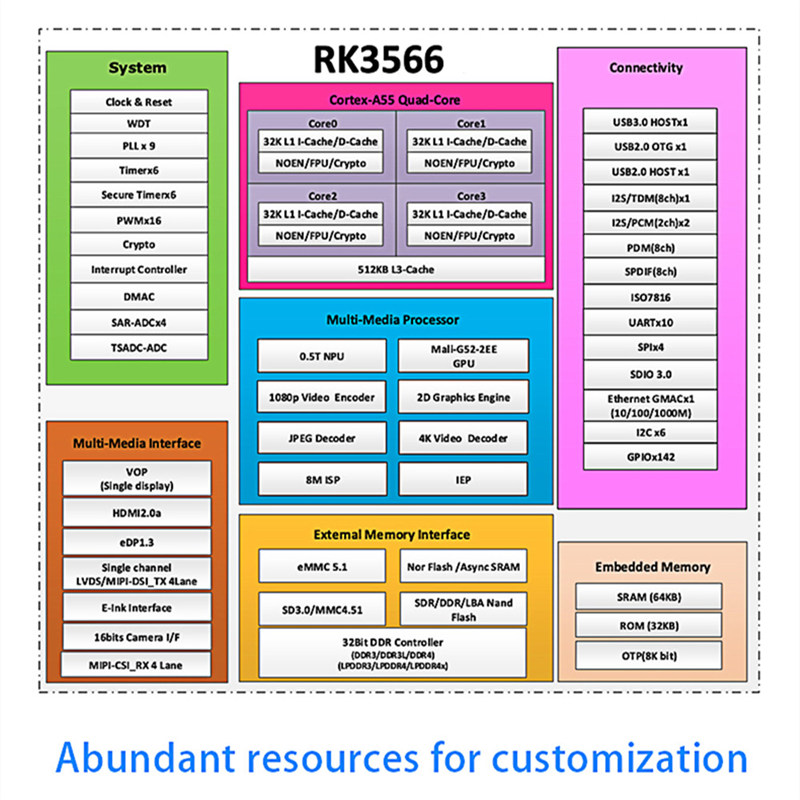

• RK3566은 최대 2.0GHz의 주요 주파수를 갖춘 22nm 고급 기술을 채택하며 CPU에는 최대 8GB 메모리 용량이 장착 될 수 있으며, 이는 32 비트 비율과 최대 1600MHz에 도달 할 수 있습니다.

• RK3566에는 MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP 비디오 인터페이스가 있으며 디스플레이 출력이 다른 최대 3 개의 화면을 지원할 수 있습니다. 듀얼 카메라 및 HDR 기능을 지원할 수있는 내장 8m ISP 이미지 신호 프로세서;

• TC-RK3566 플랫폼은 Android 11.0, Linux BuildRoot, Ubuntu 및 Debian 운영 체제를 지원합니다. 이 시스템은 안정적이고 안정적으로 실행되며 SDK는 오픈 소스이며 고객의 독립적 인 개발에 도움이됩니다.

제품 전공 매개 변수
전원 인터페이스	12V@2A DC 입력, DC 인터페이스
메인 칩	RK3568, 쿼드 Cortex-A55, 2.0GHz, Mali-G52
숫양	1/2/4/8GB, LPDDR4/4X, 1560MHz
저장	8/32/64/128GB, EMMC
이더넷	2.5g 이더넷 포트2; 10/100/1000m 적응 형 이더넷 포트2
HDMI	HDMI2.0 디스플레이 인터페이스, MIPI-DSI를 사용하여 듀얼 스크린 디스플레이를 지원합니다
mipi-dsi	MIPI 화면 인터페이스, 산불 MIPI 화면을 연결하고 듀얼 스크린을 지원할 수 있습니다. HDMI2.0으로 표시합니다
미피 치	미피 카메라 인터페이스
USB2.0	Type-A가 나타냅니다 인터페이스 1 (호스트). 펌웨어 연소 인 Type-C Interface 1 (OTG) 인터페이스 및 전원 인터페이스와 공유합니다
USB3.0	A 형 포트*1 (주인)
PCIE 인터페이스	미니 피 인터페이스, 전체 높이 또는 반 높이의 Wi-Fi 네트워크 카드, 4G와 함께 사용할 수 있습니다. 모듈 또는 기타 미니 -PCIE 인터페이스 모듈
SATA 인터페이스	표준 SATA 인터페이스
하드 디스크 PWR 공급 인터페이스	12V를 지원합니다 산출
SIM 카드 홀더	SIM 카드 기능은 4G 모듈과 함께 사용해야합니다
40pin 인터페이스	호환 가능 Raspberry Pi 40Pin 인터페이스, PWM, GPIO, I²C, SPI, UART 기능 지원
디버그 직렬 포트	기본 매개 변수 1500000-8-N-1
TF 데크	Micro SD를 지원합니다 (TF) 카드 부팅 시스템, 최대 128GB
오디오 포트	헤드폰 출력 + 1 인터페이스의 마이크 입력 2
SPK 스피커 인터페이스	1W 파워 스피커 연결할 수 있습니다
단추	전원 버튼, 마스크 롬 버튼; 복구 버튼
적외선 수화기	지원합니다 적외선 원격 제어 기능
팬 인터페이스	지원합니다 열 소산을위한 팬 설치
RTC 배터리 인터페이스	RTC를 지원합니다 기능
