Rockchip RK3588 핵심 보드 보드

RKK3588 기능

 8Nm 고급 프로세스, 8 코어 64 비트 아키텍처, 고성능, 저전력 소비

 ARM Mali-G610 MC4 GPU, 전용 2D 그래픽 가속 모듈

 6tops NPU, 다양한 AI 시나리오를 활성화합니다

 8K 비디오 인코딩 및 디코딩, 8K 디스플레이 출력

 내장 다중 디스플레이 인터페이스, 멀티 스크린 디스플레이를 지원합니다

 슈퍼 이미지 처리 기능, 48MP ISP, 여러 카메라 입력 지원

 풍부한 고속 인터페이스 (PCIE, Type-C, SATA, Gigabit Ethernet), 확장하기 쉬운

 Android 및 Linux OS

제품 매개 변수

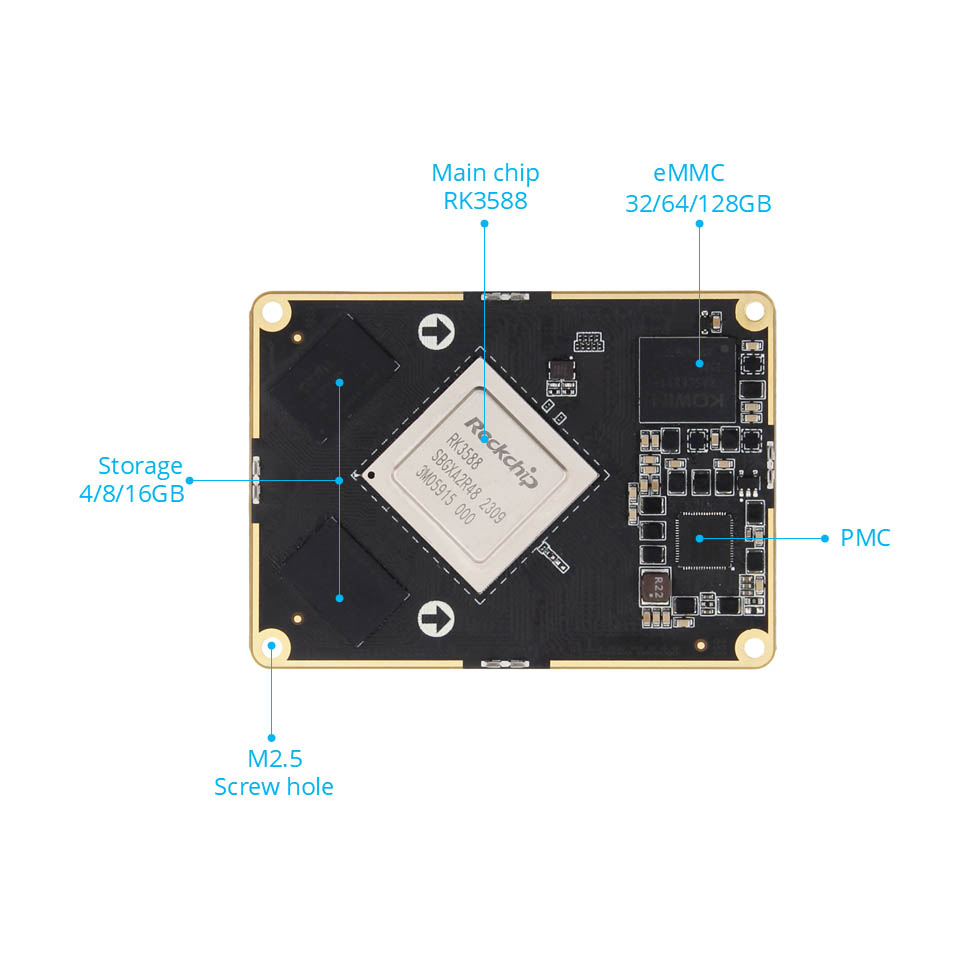

RK3588 핵심 보드 매개 변수

 커넥터 : 남성 커넥터 : DF40C-100DP-0.4V (51) 암 커넥터 : DF40C-100DS-0.4V (51)

 메인 칩 : RK3588 (쿼드 코어 A76 + 쿼드 코어 A55, MALI-G610, 6TOPS 컴퓨팅 파워) BTB는 400 핀, 0.5mm 간격, 모든 I0로 연결됩니다.

 메모리 : 4/8/16GB, LPDDR4/4X

 저장 : 32/64/128GB.EMMC

RK3588베이스 보드 매개 변수

 커넥터 : 남성 : DF40C-100DP-0.4V (51) 여성 : DF40C-100DS-0.4V (51)

 전원 인터페이스 : 12V@2A DC 입력, DC 인터페이스*1; 전원 출력 인터페이스*1

 이더넷 : 기가비트 네트워크 포트*2, 지원 10/100/1000Mbps 데이터 전송 속도

 HDMI : HDMI12.0 입력*1, 최대 3840x2160@60fps; HDMI2.1 출력*2, 다른 화면이있는 여러 화면, 최대 해상도 7680x4320@60Hz (8K 해상도)를 지원합니다.

 MIPI-DSI : MIPI 스크린 인터페이스*2 (Front*1, Back*1)는 산불 MIPI 화면에 연결할 수 있으며 다른 화면이있는 여러 화면을 지원합니다. 단일 MIPI 모드 최대 해상도 1920*1080@60Hz

 MIPI-CSI : MIPI 카메라 인터페이스*6 (Front*3, Back*3), 산불 MIPI 카메라에 연결할 수 있습니다.

 USB2.0 : USB-Hosttype-A 인터페이스*3

 USB3.0 : USB-OTGTYPE-A 인터페이스*1; Type-C Interface*1, 펌웨어 연소에 사용할 수 있으며 DP1.4 프로토콜을 지원합니다.

 PCLE 인터페이스 : 미니 PCLE 인터페이스*1, 전체 높이 또는 반 높이 WiFi 네트워크 카드, 4G 모듈 또는 기타 미니 -PCLE 인터페이스 모듈과 함께 사용할 수 있습니다 : PCLE3.0X4 인터페이스*1

 M.2 인터페이스 : M.2ekey 인터페이스*1은 M.2 E-Key 무선 네트워크 카드 모듈을 지원합니다. M.2 M 키 인터페이스*1, M.2 M-Key PCLE3.0*4LANES 사양 2280 하드 디스크 지원

 TF 카드 홀더 : Micro SD (TF) 카드 홀더*1, TF 카드 부팅 시스템, 최대 512GB 지원

 SIM 카드 홀더 : SIM 카드 홀더*1, SIM 카드 기능은 4G 모듈과 함께 사용해야합니다.

 SATA 인터페이스 : 표준 SATA 인터페이스*1; SATA 전력 인터페이스*1은 12V 출력을 지원합니다

 캔 : 캔*2

 ADC : ADC 획득 인터페이스*1

 디버그 직렬 포트 :

 디버그 직렬 포트*1 (UART2), 기본 매개 변수 1500000-8-N-1; UART 직렬 포트*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 선택 점퍼 인터페이스*2

 오디오 : 온보드 마이크 마이크*1; SPK 스피커 인터페이스*2, 3W 전원 스피커 헤드폰 출력 + 마이크 입력 2-in-1 인터페이스를 연결할 수 있습니다*1

 버튼 : ON/OFF 버튼*1; 마스크 롬 버튼*1; 복구 버튼*1; 재설정 버튼*

 LED : 전력 표시기*1; 시스템 표시기*1

 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

 RTC : RTC 전원 소켓*1

 팬 인터페이스 : 5V 또는 12V 팬 냉각 설치 지원
