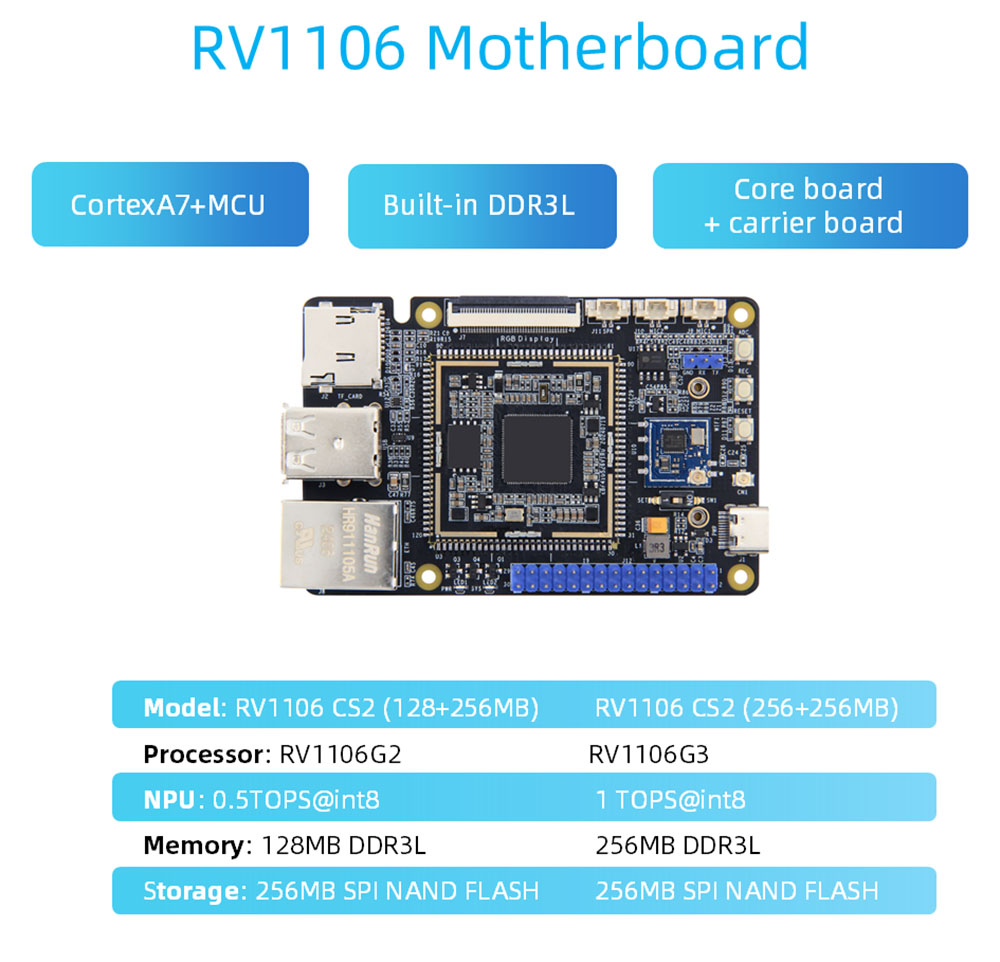

Rockchip RV1106 마더 보드

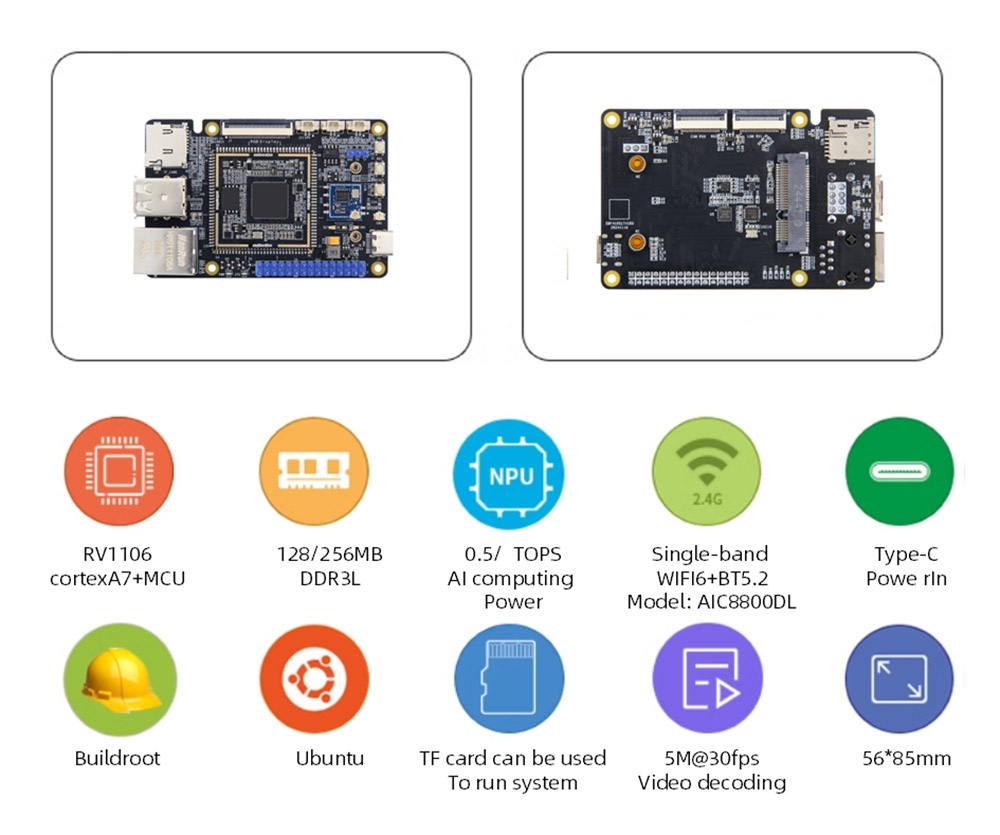

TP-RV1106 보드는 주로 제조업체 및 임베디드 엔트리 레벨 개발자를 목표로하며 스마트 홈, 보안 모니터링, 산업 자동화, 소비자 전자 장치, 사물 인터넷, 교육 및 엔터테인먼트와 같은 다양한 분야에서 개발에 사용할 수 있습니다.

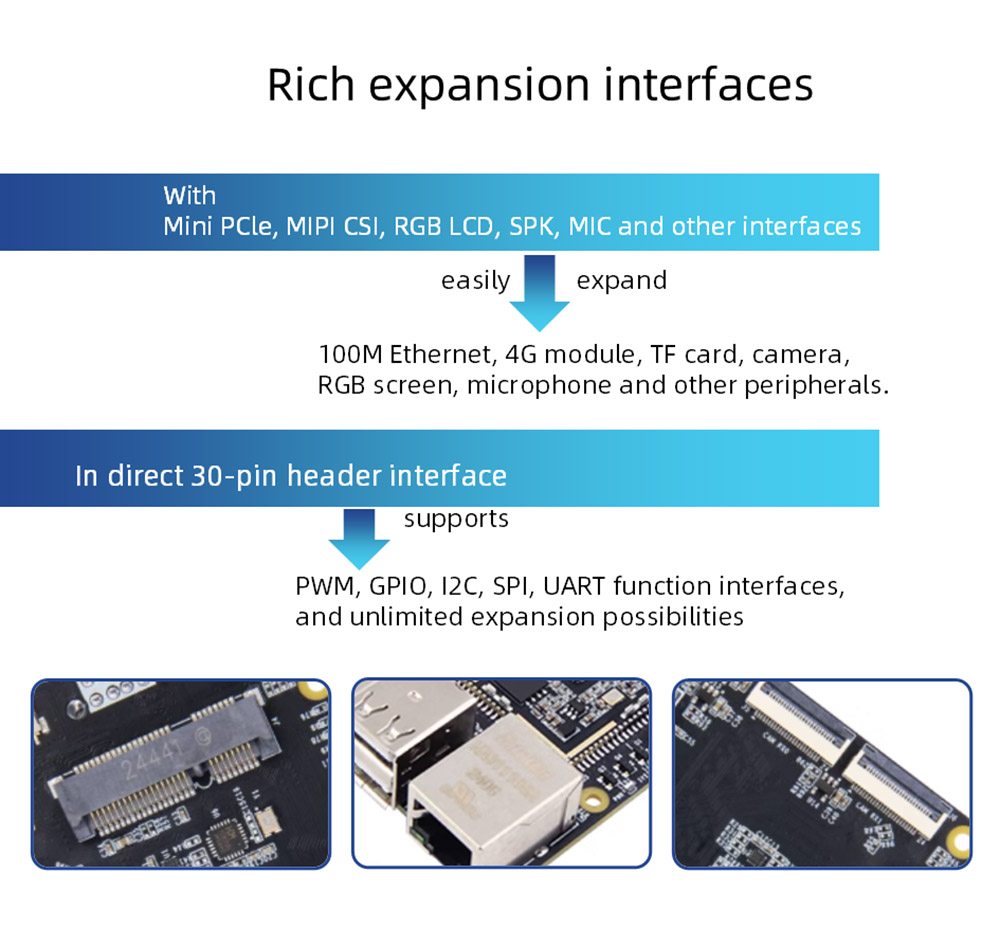

Rockchip RV1106을 메인 칩으로 사용하고 단일 대역 WiFi6+BT5.2 무선 모듈 USB2.0 호스트, 100m 이더넷, TF 카드 홀더, MIPI 카메라, MIC, SPK 및 기타 주변 장치, 30PIN 구성 가능한 핀, GPIO, SPI, I2C, UART, PWM 기능을 지원하십시오.

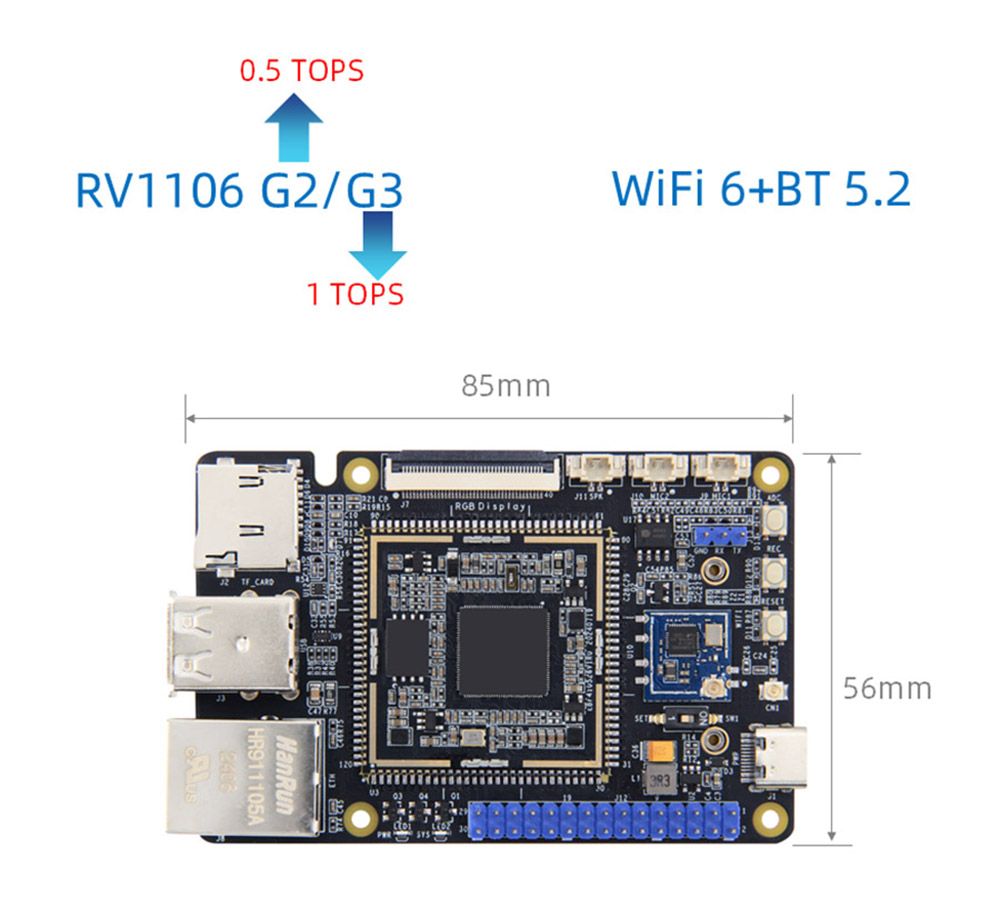

내장 된 독립적 인 NPU 컴퓨팅 성능은 0.5t/1tops@int8에 도달 할 수 있으며, 카메라는 Yolo 비디오 실시간 인식, 사진 인식 및 기타 기능을 실현할 수 있습니다.

내장 저도의 저도 비디오 인코딩 모듈은 최대 5m@30fps H264/H265 비디오 인코딩, 4m@60fps JPEG/MJPEG 인코딩을 지원할 수 있으며 여러 비트 속도 제어 방법을 지원할 수 있습니다.

이 보드는 크기가 56*85mm, 소형 및 절묘한 저전력 소비 및 고성능으로 두 가지 옵션 메모리 구성을 제공하며 Linux 시스템을 쉽게 실행할 수 있습니다.

BuildRoot 시스템 이미지, 완전히 오픈 소스 데이터, 튜토리얼 문서, 완전한 SDK 드라이버 개발 패키지, PDF 회로도 및 기타 리소스를 제공하여 사용자 사용 및 보조 개발을 용이하게합니다.

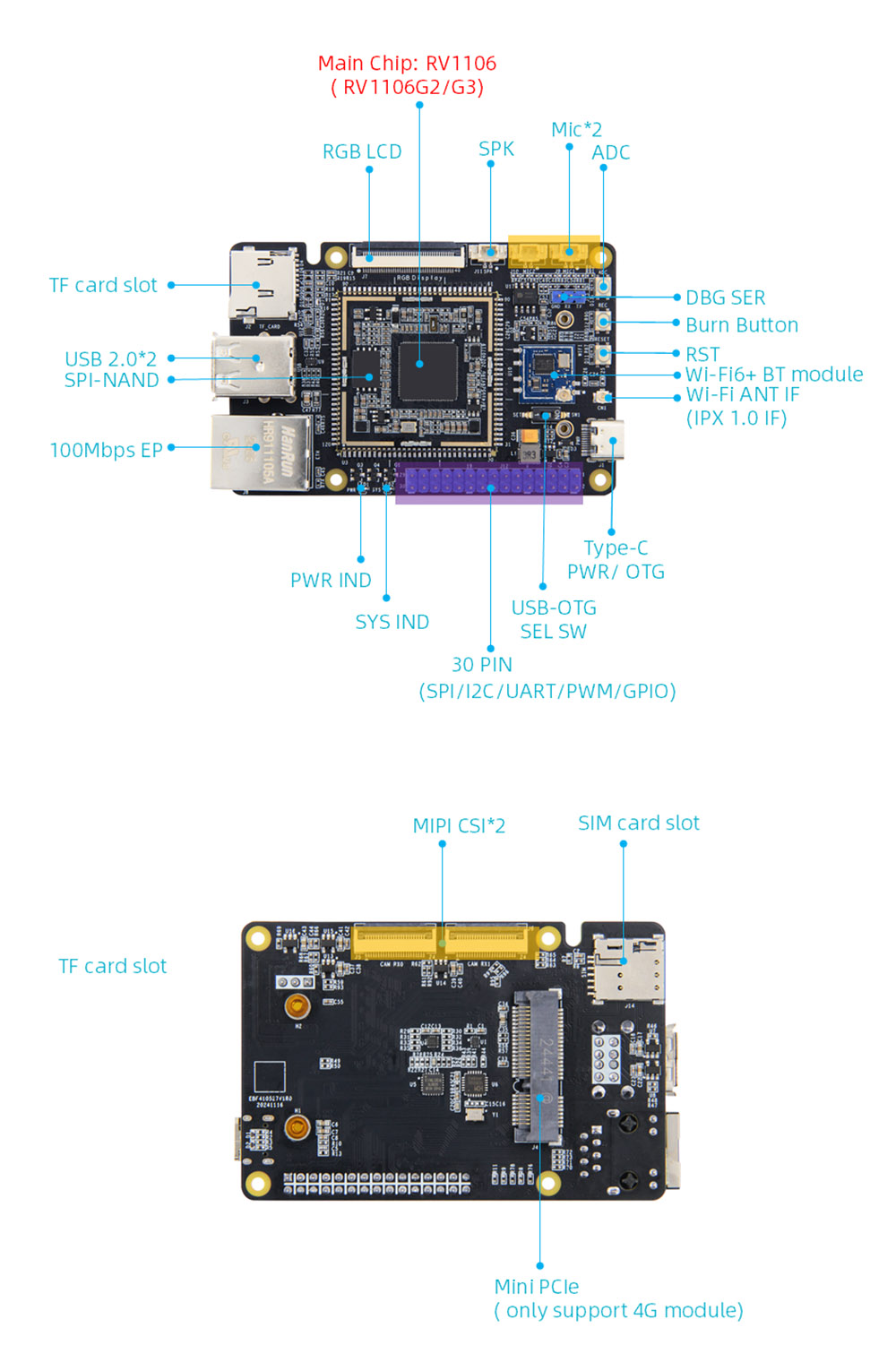

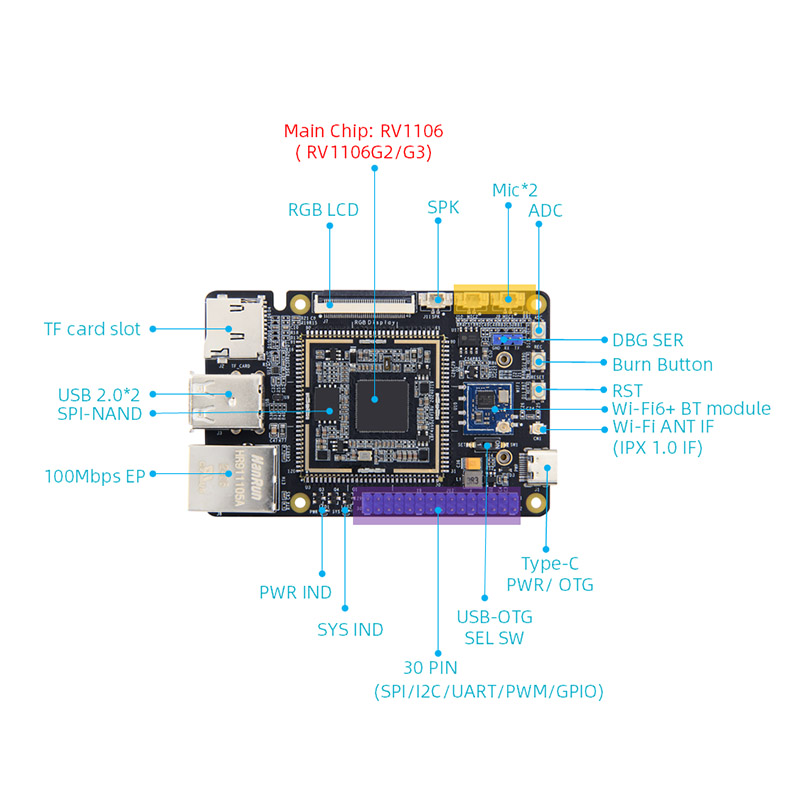

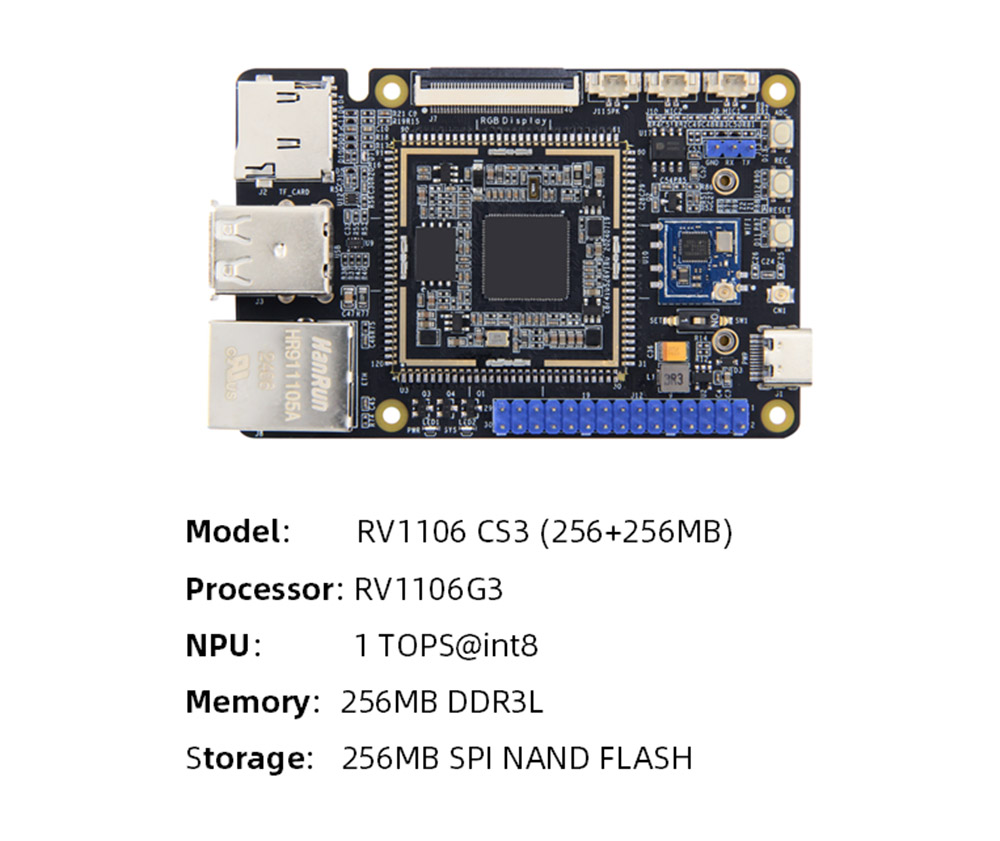

RV1106 마더 보드 하드웨어 사양

 CPU : 메인 칩 : RV1106, Cortexa7+MCU

 메모리 : 임베디드 DDR3L, 옵션 RV1106G2 : 128MB/RV1106G3 : 256MB

 스토리지 : SPI-NAND 플래시, 용량 : 256MB

 AI 컴퓨팅 전력 : rv1106g2 : 0.5tops@int8.rv1106g3 : 1tops@int8

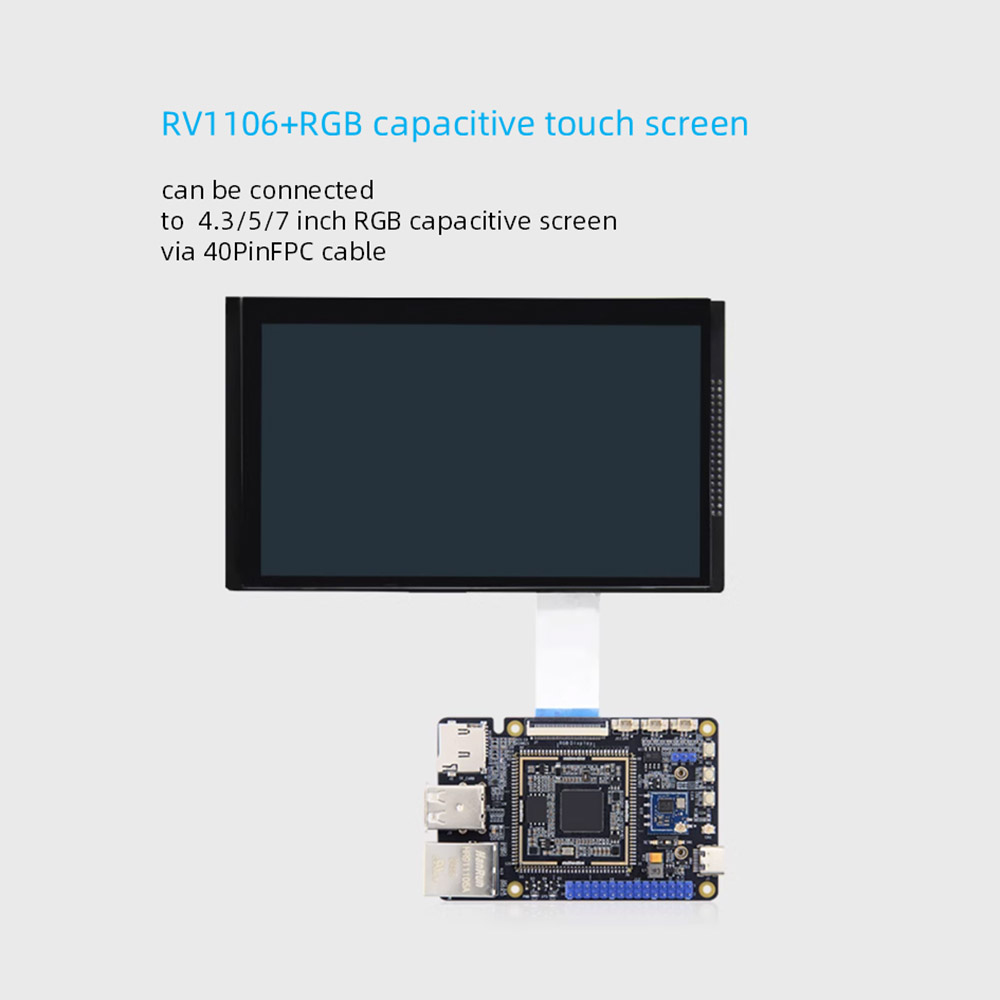

 디스플레이 : 40pin FPC 인터페이스 0.5mm 간격, 18 비트 RGB 인터페이스 타이밍은 FPC 케이블을 통해 4.3/5/7 인치 RGB 인터페이스 정전 화면에 직접 연결할 수 있습니다.

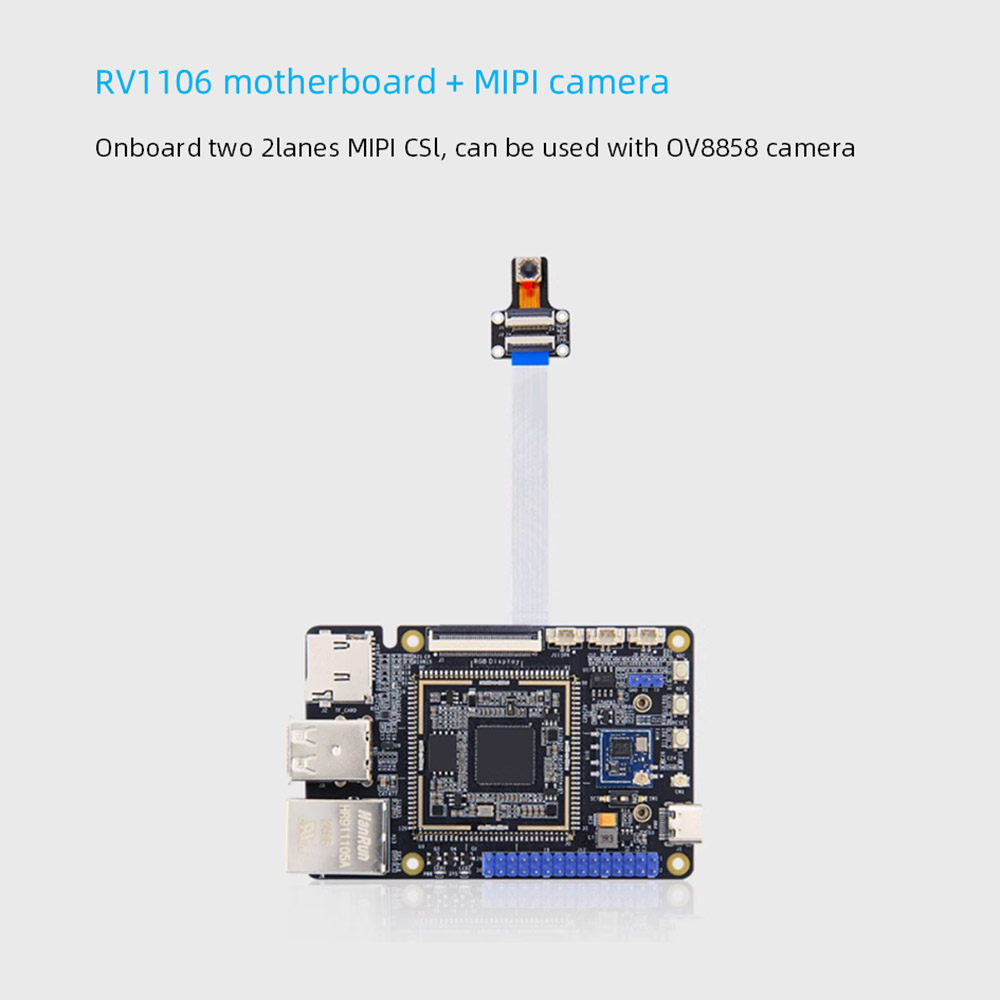

 카메라 : 2 개의 2lanes mipicsi 입력, 단일 채널이 최대 5m@30fps 입력을 지원하며 듀얼 채널은 최대 1080p@30fps 동시 입력을 지원합니다.

 전원 인터페이스 : 5V@1A DC 입력, Type-C 인터페이스, 이미지를 태우는 데 사용할 수 있습니다.

 이더넷 : 100m 이더넷 포트*1, 10/100Mbps 데이터 전송 속도 지원

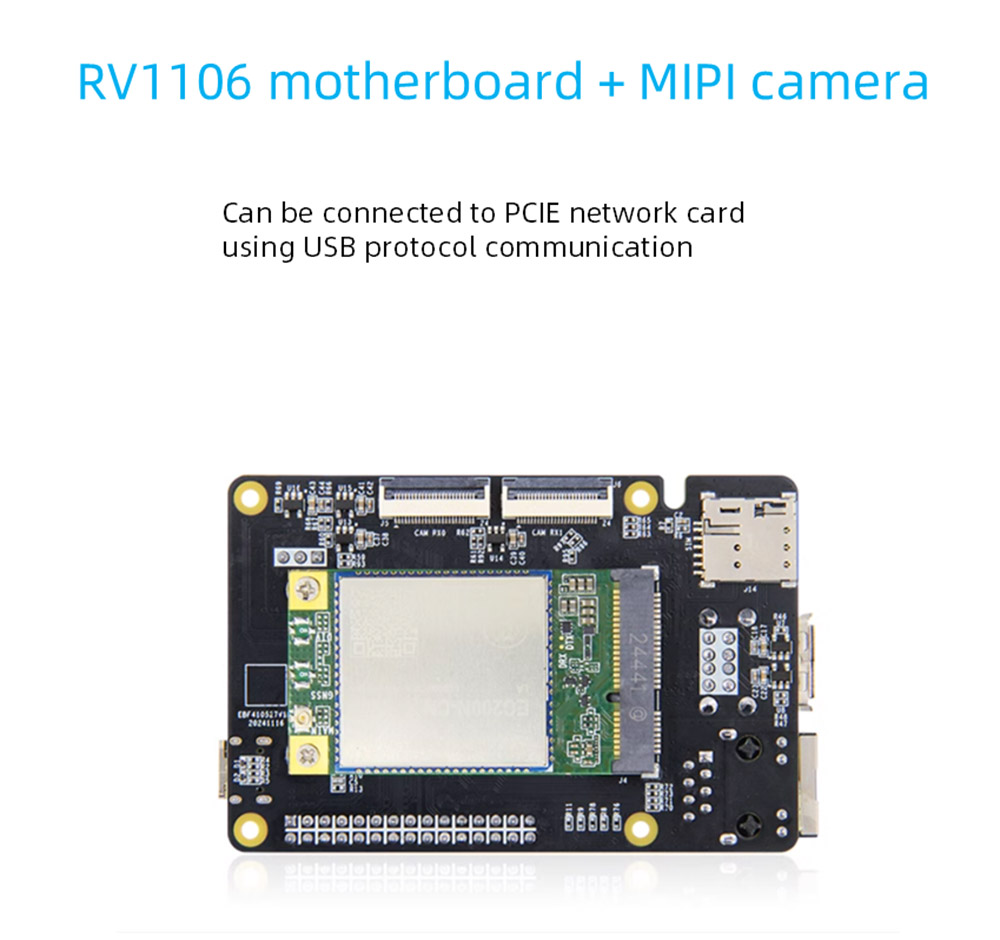

 PCLE 인터페이스 : 미니 PCLE 인터페이스*1, USB 프로토콜 통신을 사용하여 PCIE 네트워크 카드를 연결할 수 있습니다.

 SIM 카드 : SIM 카드 소지자*1, SIM 카드 기능은 4G 모듈과 함께 사용해야합니다.

 TF 카드 홀더 : SD2.0 인터페이스, 최대 512GB를 지원하고 TF 카드 부팅 시스템을 지원합니다.

 USB2.0 : USB 호스트 타입 A 인터페이스*2

 USB-OTG : Type-A로 전환했을 때 호스트, Type-C로 전환했을 때 장치

 선택 스위치

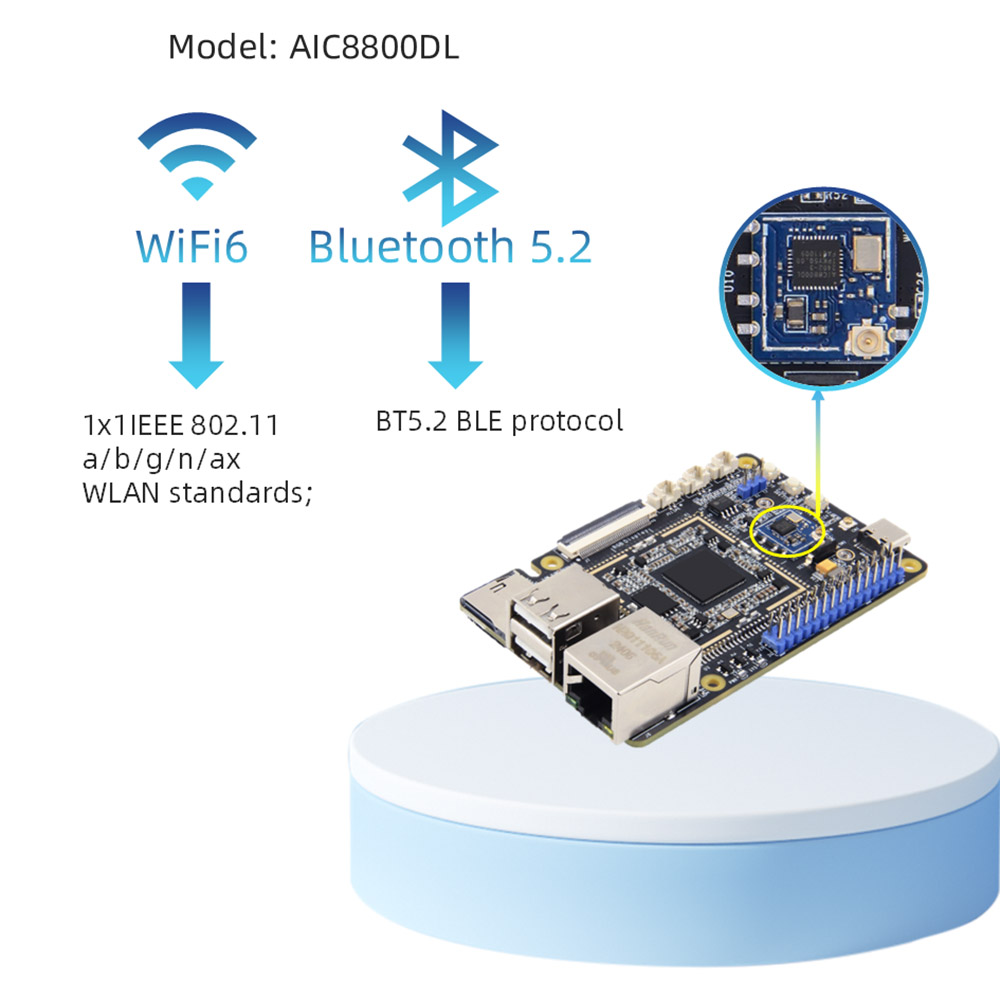

 Wi -Fi+Bluetooth : 온보드 지원 2.4GWIFI6+BT5.2 BLE, 모델 : AIC8800DL30

 IO 인터페이스 : PIN2.54 PIN 인터페이스, GPIO, SPI, I2C, UART, PWM 기능 지원

 디버그 직렬 포트 : 기본 매개 변수 115200-8-N-1

 오디오 : 마이크 인터페이스*2, 듀얼 채널 마이크 입력; 스피커 인터페이스*1, 단일 채널 SPK 재생 (왼쪽 채널)

 버튼 : 재설정 버튼*1; 화상 버튼*1; ADC 버튼*1

 LED : 전력 표시기*1; 시스템 표시기*1

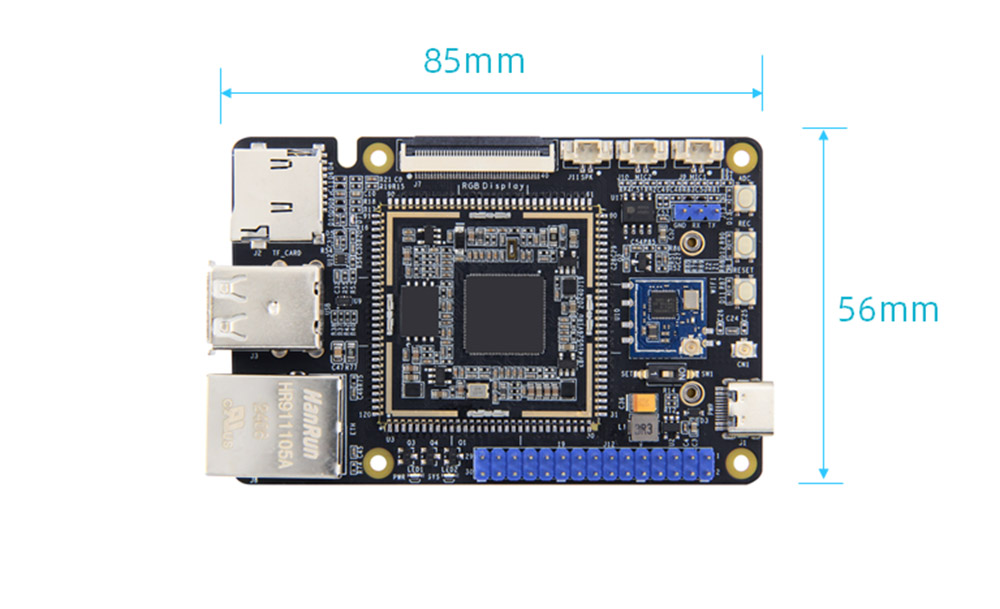

 크기 : 56*85mm

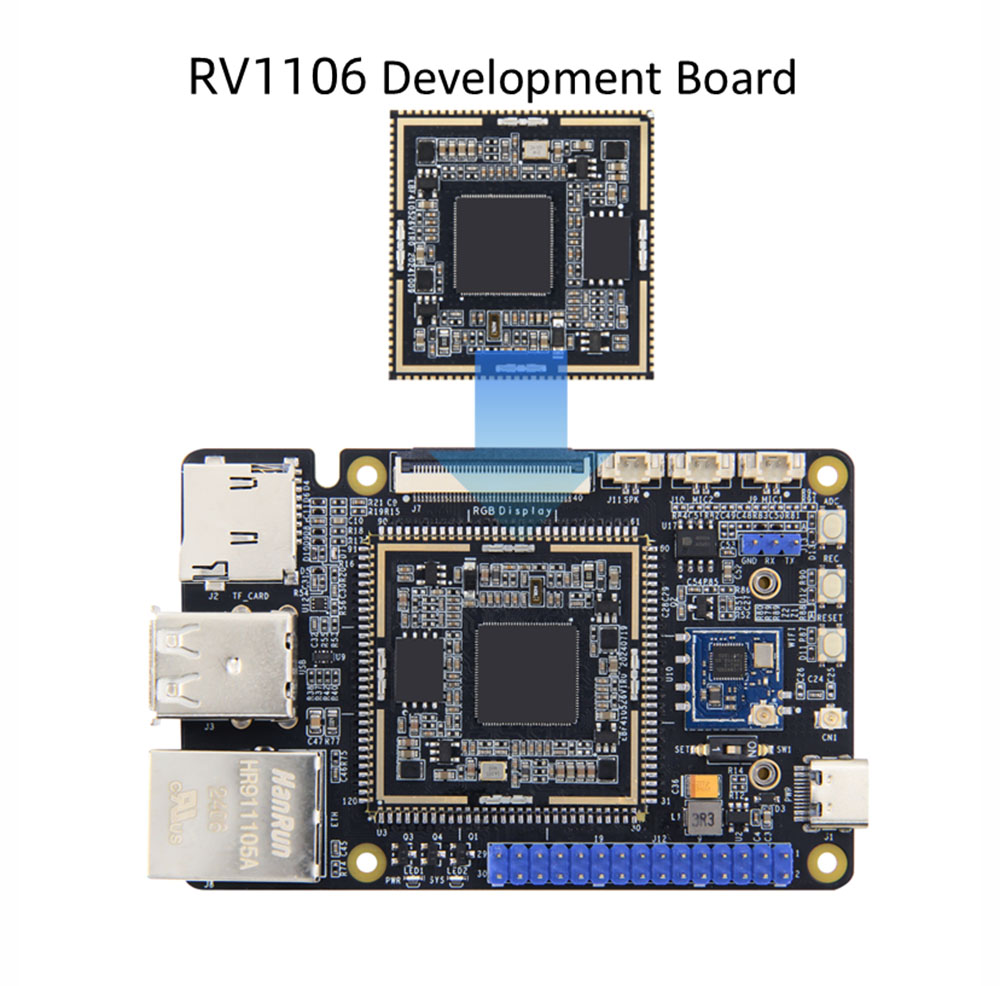

일치하는 코어 보드를 사용할 수 있습니다

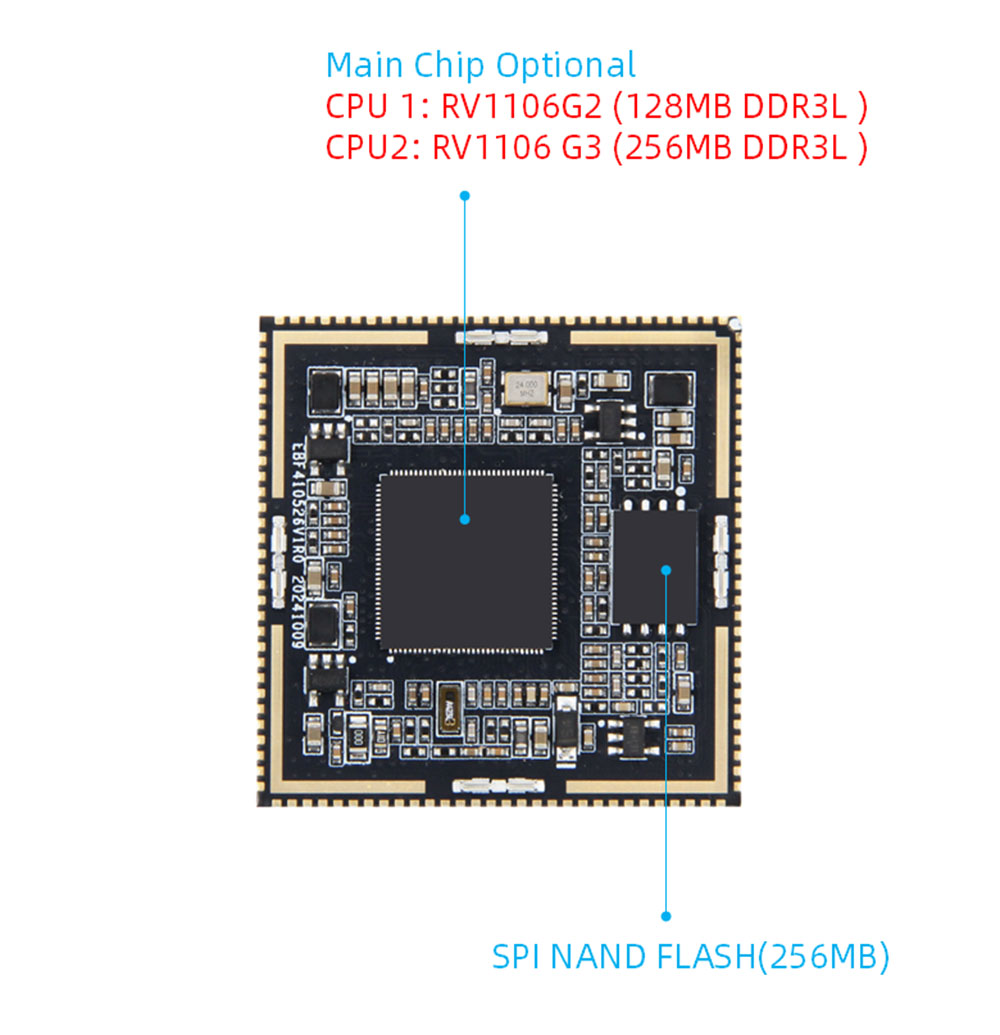

핵심 보드 하드웨어 구성

 CPU : 메인 칩 : RV1106, Cortexa7+MCU

 메모리 : 임베디드 DDR3L, 옵션 RV1106G2 : 128MB/RV1106G3 : 256MB

 스토리지 : 256MB 스핀 랜드 플래시

 AI 컴퓨팅 전력 : RV1106G2 : 0.5tops@int8, rv1106g3 : 1tops@int8

 인터페이스 : 스핀 앤 플래시를 제외하고 10 개를 포함하여 10 개의 NPOR 리셋 핀 및 3 개의 USB 전용 핀을 포함한 84 개의 GPIO를 포함하여 10 개를 완전히 이끌어냅니다.

 PCB : 4 층, 몰입 금 디자인

 크기 : 35*35mm

신호 핀

 네트워크 포트 : 1 100m 이더넷

 직렬 포트 : 6

 I²C : 5

 SPI : 2

 ADC : 1

 PWM : 12

 I2S : 1

 USB : 1

 카메라 : 2

 JTAG : 1

 LCD : 1

RV1106 보드 세부 사항
