RK3568 보드 마더 보드

Thisrk3568 보드 To Board to Board Motherboard (BTB 인터페이스)는 디스플레이, 제어, 네트워크 전송, 파일 스토리지, 에지 컴퓨팅 및 기타 시나리오를위한 고성능 단일 보드 컴퓨터 및 임베디드 마더 보드로 사용할 수 있습니다.

rockchiprk3568 (상업적 등급)/rk3568J (산업 등급)를 메인 칩으로 사용하여 최대 2.0GHz, 통합 쿼드 코어 64 비트 Cortex-A55 프로세서 및 MALIG522EE 그래픽 프로세서의 22Nm 프로세스 기술을 채택합니다. 가벼운 인공 지능 응용.

선택할 수있는 다양한 메모리 및 스토리지 조합을 제공하고 균형 잡힌 온보드 하드웨어 구성, 광범위한 응용 프로그램

내장 된 독립적 인 NPU 컴퓨팅 전력은 1Tops에 도달 할 수 있으며 (3568J는 512MACNPU) 가벼운 인공 지능 응용 프로그램에 사용할 수 있습니다.

높은 통합과 풍부한 확장 인터페이스를 가지고 있으며 듀얼 기가비트 이더넷 포트, HDMI, EDP, 5MINIPCLE, SATA, M.2, USB3.0, USB2.0, MIPI 스크린 인터페이스, MIPI 카메라 인터페이스, 오디오 인터페이스 및 기타 주변 장치가 장착되어있어 프로세서의 성능을 발휘할 수 있으며 이사회의 완전한 재생을 제공 할 수 있습니다.

공식적으로 주류 Andriod 11, Debain, Ubuntu 운영 체제 이미지를 지원하며 다양한 다양한 응용 프로그램 환경에 적용 할 수 있습니다.

완전히 오픈 소스, 공식 튜토리얼, 완전한 SDK 드라이버 개발 패키지, 디자인 회로도 및 기타 리소스를 제공하면 막 다른 골목없이 쉽게 시작할 수 있습니다.

특징

1. 사용 준비가되어 있으며 개발이든 엔터테인먼트이든 여러 운영 체제를 지원하면 쉽게 만족할 수 있습니다!

2. 듀얼 기가비트 이더넷 인터페이스, 동적 전압 조정을 지원합니다

3. 내장 된 독립적 인 NPU, 컴퓨팅 전력은 512mac/1Tops에 도달 할 수 있습니다

주류 아키텍처 모델의 원 클릭 스위칭을 지원하며 가벼운 인공 지능 응용 프로그램에 사용할 수 있습니다.

4. 강력한 이미지 분석 기능, Easy Decoding 4K는 4K@60 프레임 H.264 \ H.265 \ VP9 형식 디코딩 및 1080p60 프레임 H.264 \ H.265 형식 인코딩

5. 듀얼 스크린 디스플레이, 고화질 및 휴대용

듀얼 스크린 디스플레이를 지원하고 최대 4k60 프레임 + 1080p60 동시에 이미지 출력을 지원합니다.

다양한 외부 요구를 충족시키기위한 풍부한 확장 인터페이스

매개 변수

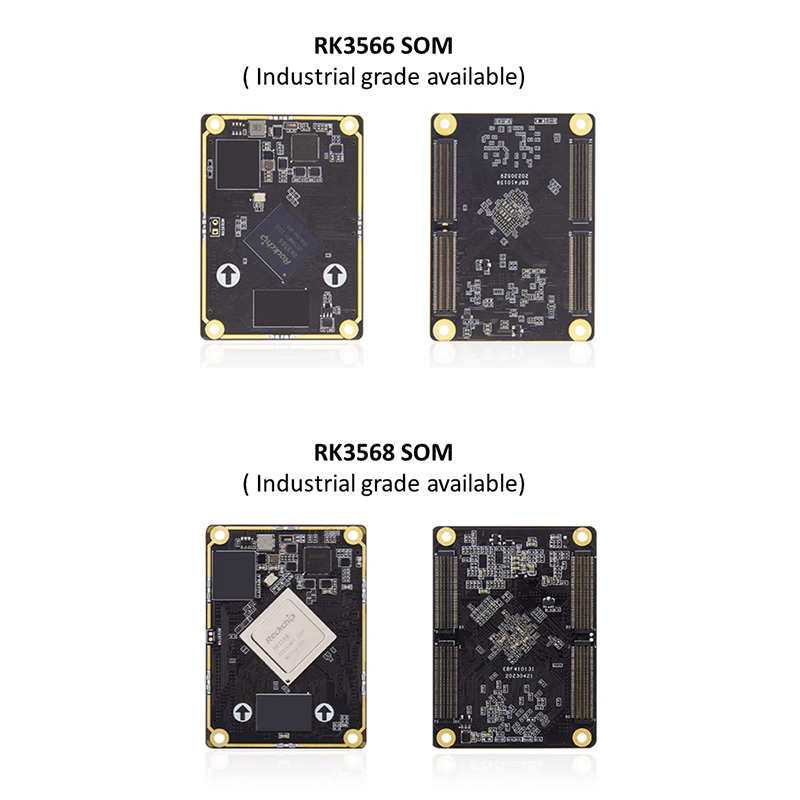

이 마더 보드는 RK3568/ RK3568J Core Board+ Baseboard로 구성됩니다. 따라서 기본 보드는 RK3568/ RK3568J Core Board 및 RK3566/ RK3566J Core Board와 호환됩니다.

RK3568 BTB 핵심 보드 하드웨어 구성

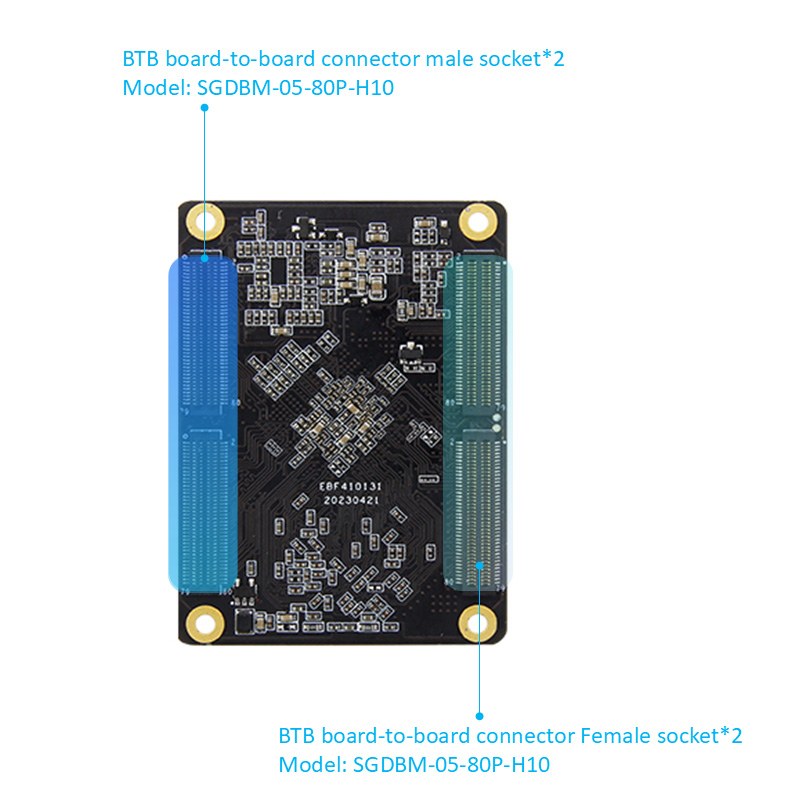

커넥터 : 남성 : SGDBM-05-80P-H10 여성 : SGDBF-05-80P-H30

메인 칩 : RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO : BTB는 320 핀, 0.5mm 간격으로 이어지고 모든 I0로 연결됩니다.

메모리 : 1/2/4/8GB, LPDDR4/4X, 1560MHz

저장소 : 8/32/64/128GB, EMMC

RK3568 BTB베이스 보드 하드웨어 구성

커넥터 : 남성 : SGDBM-05-80P-H10 여성 : SGDBF-05-80P-H30

전원 인터페이스 : 12V@1A (1A 이상) DC 입력, DC 인터페이스

이더넷 : 10/100/1000m 적응 형 이더넷 포트*2

HDMI : HDMI2.0 스크린 인터페이스, 듀얼 스크린 디스플레이, 최대 해상도 4096*2160@60Hz

MIPI-DSI : MIPI Screen Interface*2, 산불 화면에 연결할 수 있습니다.

MIPI-CSI : MIPI 카메라 인터페이스*2, IMX415/OV8858 카메라에 연결할 수 있습니다.

EDP ​​: EDP1.3 화면 인터페이스*1, EDP 터치 인터페이스*1; 듀얼 스크린 디스플레이를 지원합니다

USB2.0 : Type-A 인터페이스*3 (호스트); 펌웨어 연소 인터페이스 용 타입 C 인터페이스*1 (OTG)

USB3.0 : Type-A 인터페이스*1 (호스트)

M.2 인터페이스 : M.Key 유형 솔리드 스테이트 드라이브, PCLE3.0*2 차선; 2280 사양 NVME 솔리드 스테이트 드라이브에 연결할 수 있습니다.

PCLE 인터페이스 : Mini-PCLE 인터페이스, 전체 높이 또는 반 높이 WIFI 네트워크 카드, 4G 모듈 또는 기타 미니 -PCLE 인터페이스 모듈과 함께 사용할 수 있습니다.

SIM 카드 홀더 : SIM 카드 기능은 4G 모듈과 함께 사용해야합니다.

SATA 인터페이스 : 표준 SATA 인터페이스*1; SATA 전원 공급 장치 인터페이스*1은 12V 출력을 지원합니다

할 수 : can*2

ADC : ADC 획득 인터페이스*1

직렬 포트 : 디버그 직렬 포트*1 (UART2) 기본 매개 변수 1500000-8-N-1; lvttl 직렬 포트*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF 카드 홀더 : Micro SD (TF) 카드 부팅 시스템, 최대 512GB 지원

오디오 : 오디오 출력, 3.5mm 오디오 홀더*1 (녹색); 오디오 입력, 3.5mm 오디오 홀더*1 (빨간색); 마이크 마이크 인터페이스*1 SPK 스피커 인터페이스*1, 1W 전원 스피커를 연결할 수 있습니다.

버튼 : 전원 버튼; 재설정 버튼; 복구 버튼

적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

RTC : RTC 파워 소켓*1

팬 인터페이스 : 냉각 용 5V 팬 설치를 지원합니다
