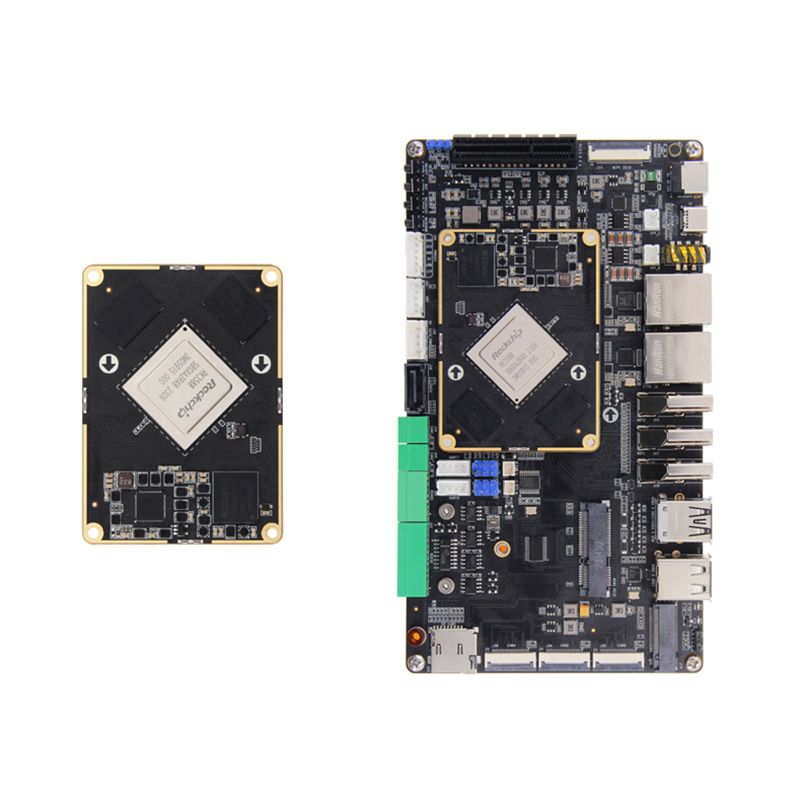

RK3588 보드 SBC 컴퓨터

이것은 보드 구조 RK3588 보드 SBC 컴퓨터, 사용 및 개발하기 쉽습니다. 오픈 소스 및 무료 SDK를 사용하면 보드를 쉽게 사용할 수 있습니다.

 Rockchip RK3588은 8Nm 고급 프로세스 기술을 갖춘 주 칩으로 사용되며, 주요 주파수는 최대 2.4GHz, 통합 쿼드 코어 64 비트 코텔 A76 및 쿼드 코어 64 비트 코르텍스 A55, 총 8 코어 프로세서 및 무기 Mali-G610 MC4 GPU, 8K 비디오 공정 기능을 지원합니다. 다중 카메라 입력을 지원하고 여러 화면을 지원합니다.

 8 내장 독립적 인 NPU 컴퓨팅 전력은 6TOP에 도달 할 수있어 다양한 AI 시나리오를 가능하게합니다.

 선택할 수있는 다양한 메모리 및 스토리지 조합, 균형 잡힌 온보드 하드웨어 구성 및 광범위한 응용 프로그램을 제공합니다.

 듀얼 기가비트 네트워크 포트, USB, M.2, PCLE3.0X4, 5MINIPCLE, HDMI, MIPI 스크린 인터페이스 및 MIPI 카메라 인터페이스, 오디오 인터페이스, 적외선 수신, TF 카드 홀더 및 기타 주변 장치와 함께 풍부한 확장 인터페이스를 갖춘 높은 통합은 프로세서의 성능 및 추가 보드를 확장 할 수 있습니다.

 공식적으로 주류 Andriod 13, Debain, Ubuntu 운영 체제 이미지를 지원하며 다양한 응용 프로그램 환경에 적용 할 수 있습니다.

 공식 튜토리얼, 완전한 SDK 드라이버 개발 키트, 디자인 회로도 및 기타 리소스를 제공하면 완전히 오픈 소스를 제공하면 사각 지대없이 쉽게 시작할 수 있습니다.

제품 기능

 사용 준비가되어 있으며 여러 운영 체제를 지원합니다

 내장 독립 NPU, 컴퓨팅 전력은 6tops에 도달 할 수 있습니다

3 코어 아키텍처를 채택하고 Int4/Int8/Int16/FP16/BF16/TF32를 지원하고 다양한 AI 시나리오에 권한을 부여합니다

 8K 비디오를 쉽게 인코딩하고 디코딩합니다

최대 8k@60 프레임 H.265/h.264/av1/vp9/avs2 비디오 디코딩 및 8k@30 프레임 H.264/H.265 비디오 인코딩

 멀티 스크린 디스플레이, 고화질 이식성

멀티 스크린 디스플레이를 지원하고 최대 8k@60 프레임 + 4K@60 프레임 + 2K@60 프레임 (3 스크린 디스플레이) 또는 60 프레임 + 4K@60 프레임 + 4K@60 프레임 + 2K@60 프레임 (4 스크린 디스플레이)을 지원합니다.

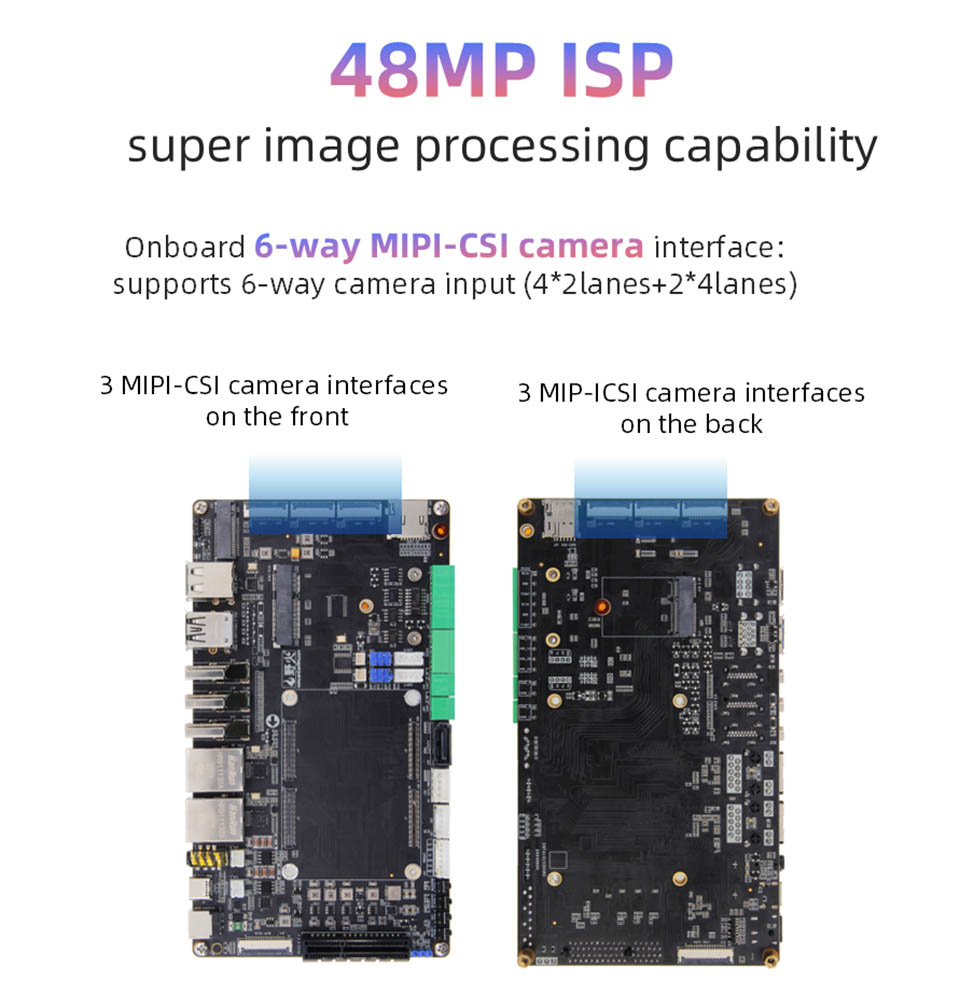

 48MPISP, 슈퍼 이미지 처리 기능

 6 방향 MIPICSI 카메라 인터페이스,

6 방향 카메라 입력 (4*2lanes+2*4lanes)을 지원하며 다양한 장치의 요구를 충족합니다.

제품 매개 변수

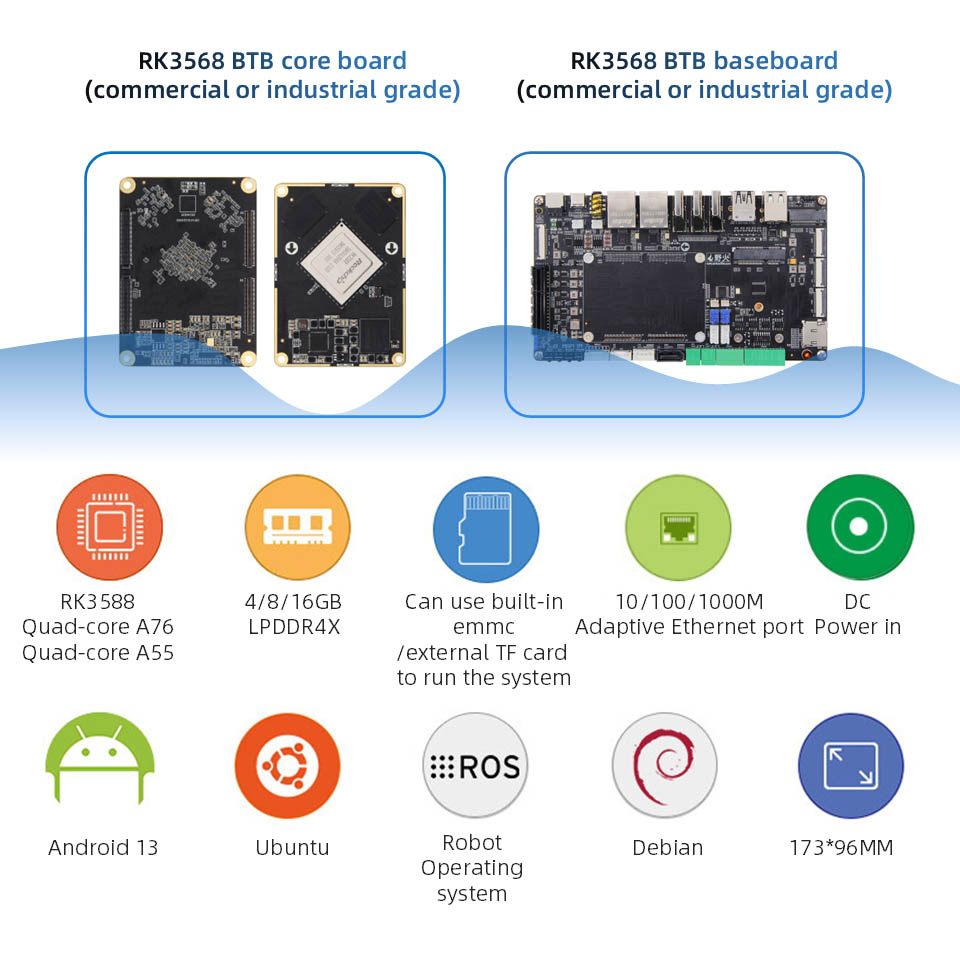

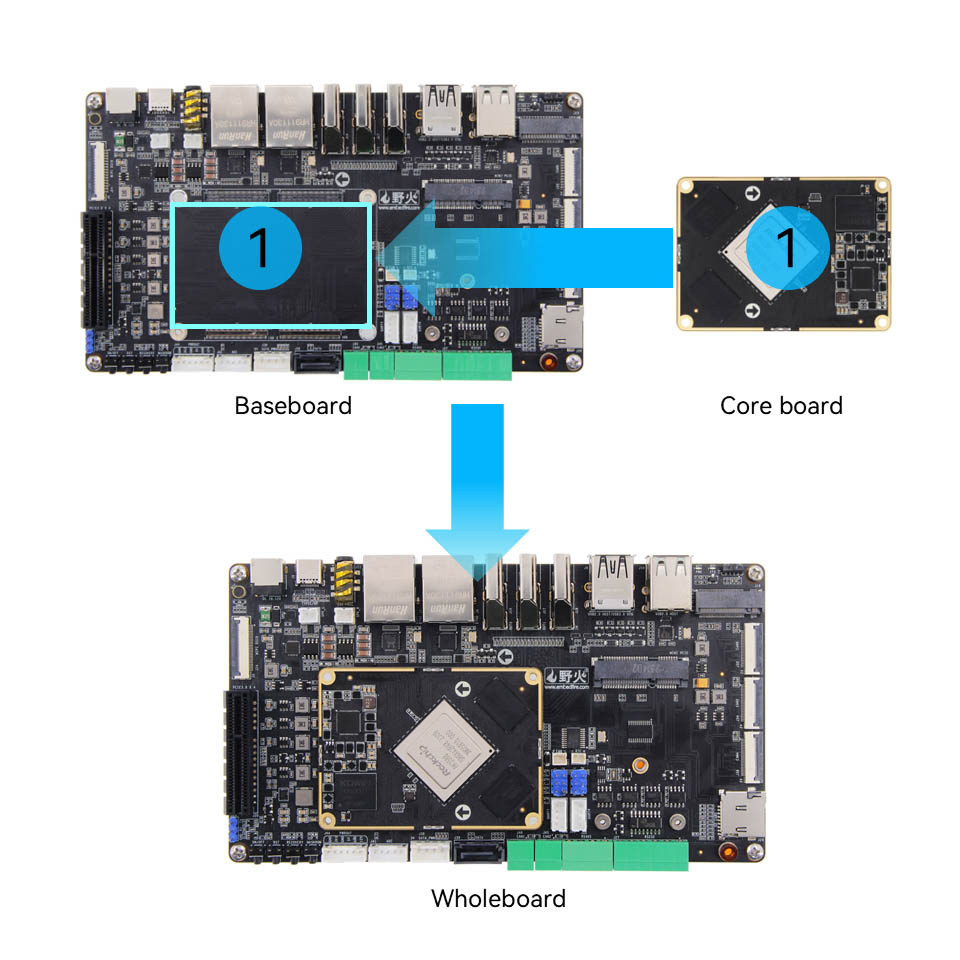

RK3588 핵심 보드 매개 변수

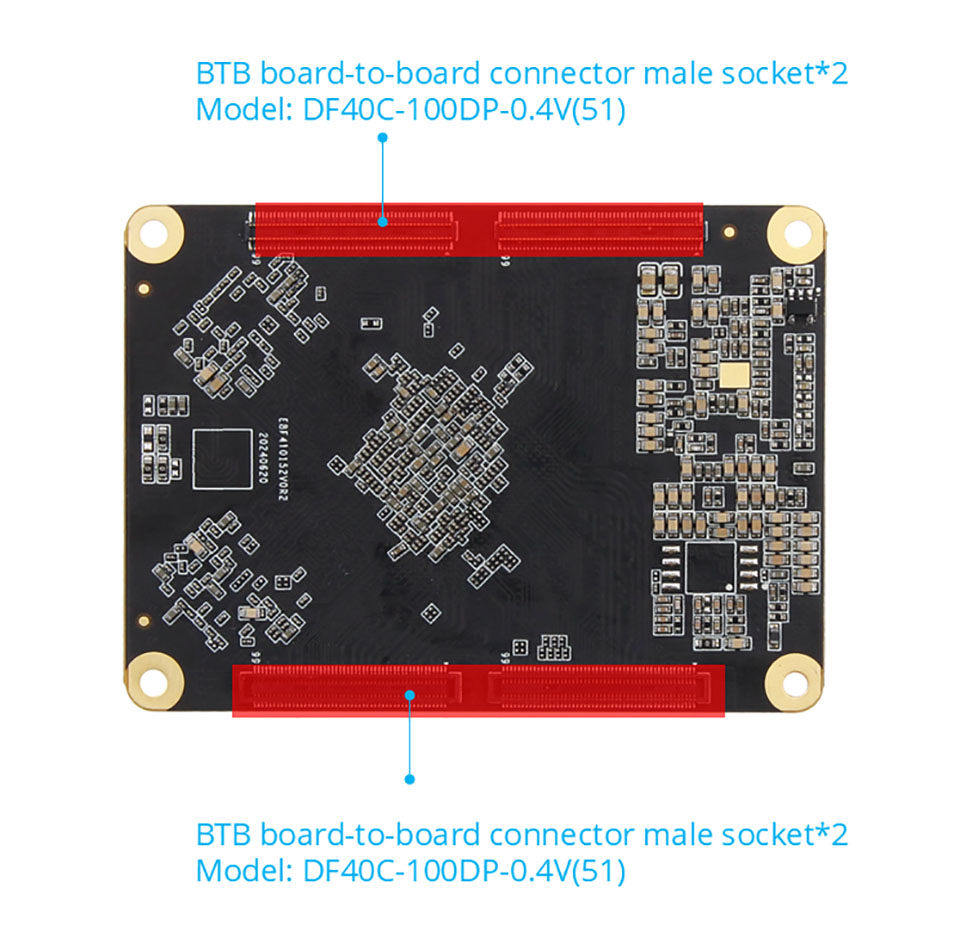

 커넥터 : 남성 커넥터 : DF40C-100DP-0.4V (51) 암 커넥터 : DF40C-100DS-0.4V (51)

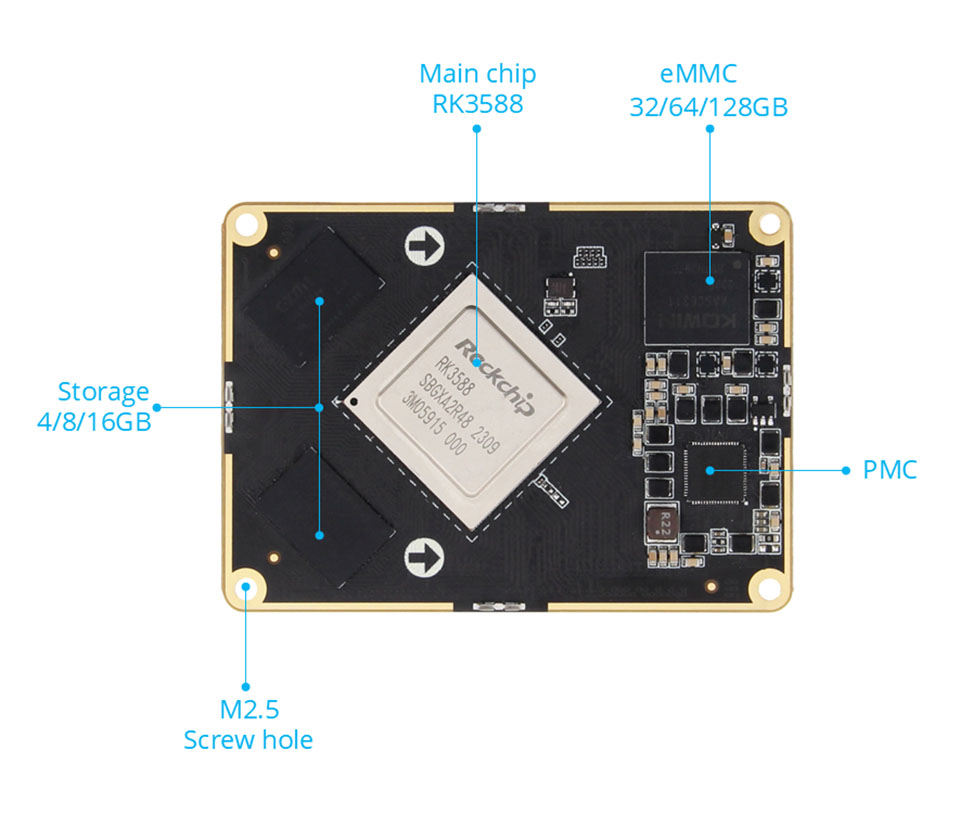

 메인 칩 : RK3588 (쿼드 코어 A76 + 쿼드 코어 A55, MALI-G610, 6TOPS 컴퓨팅 파워) BTB는 400 핀, 0.5mm 간격, 모든 I0로 연결됩니다.

 메모리 : 4/8/16GB, LPDDR4/4X

 저장 : 32/64/128GB.EMMC

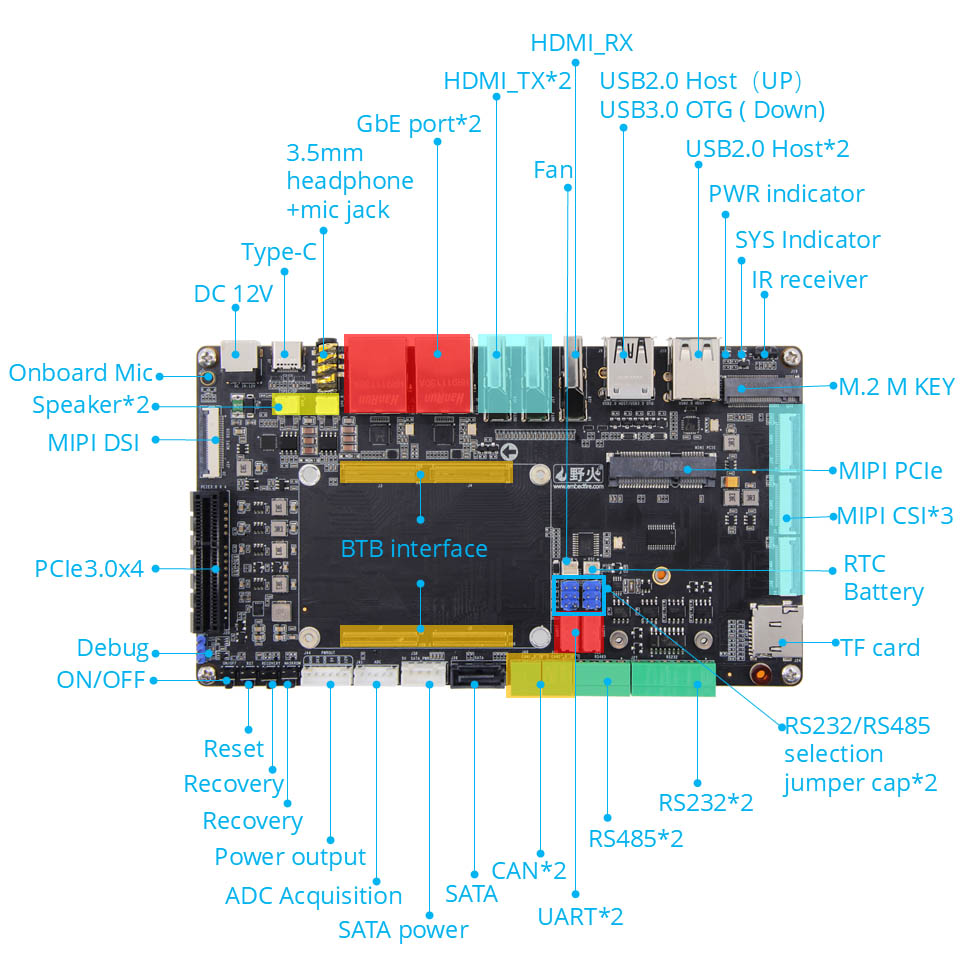

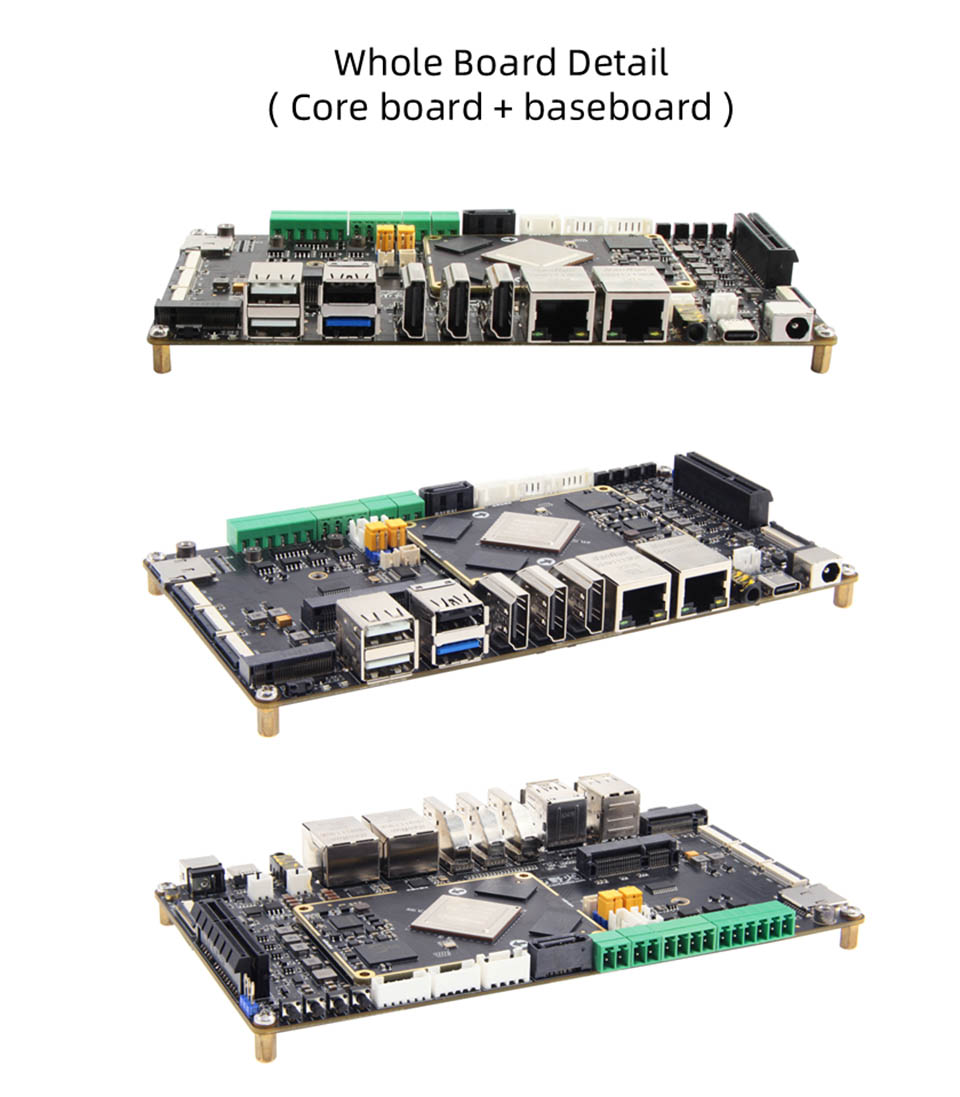

RK3588베이스 보드 매개 변수

 커넥터 : 남성 : DF40C-100DP-0.4V (51) 여성 : DF40C-100DS-0.4V (51)

 전원 인터페이스 : 12V@2A DC 입력, DC 인터페이스*1; 전원 출력 인터페이스*1

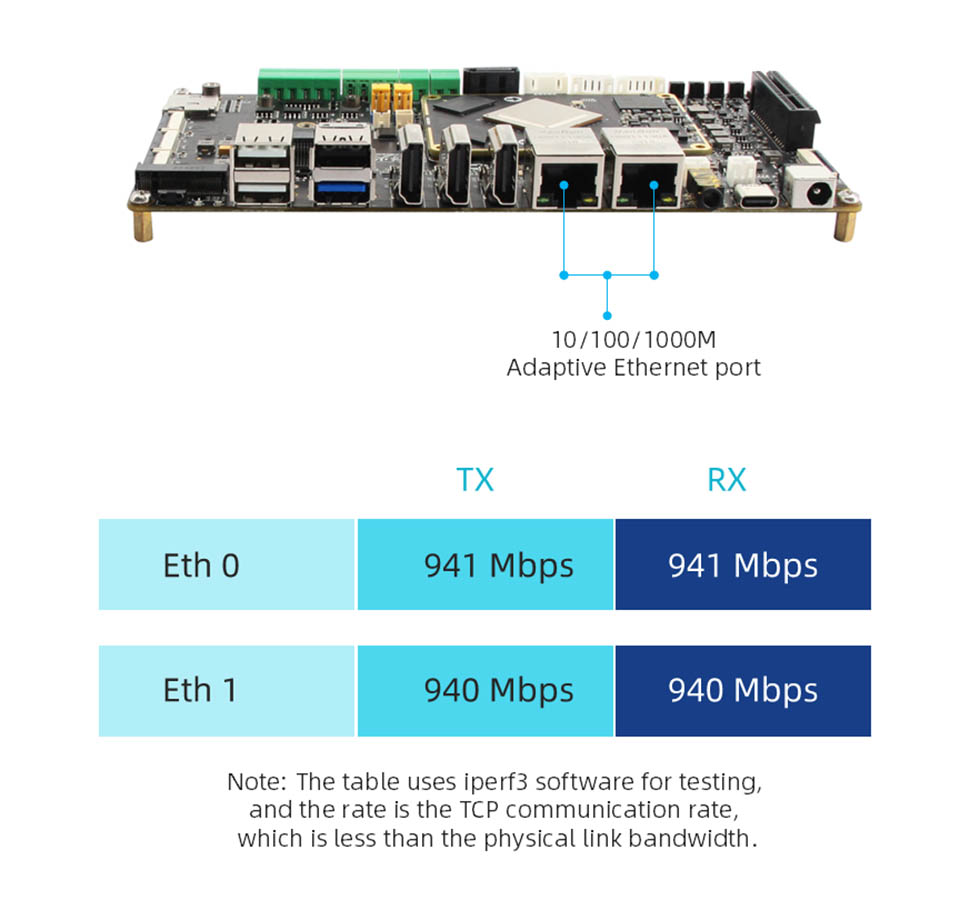

 이더넷 : 기가비트 네트워크 포트*2, 지원 10/100/1000Mbps 데이터 전송 속도

 HDMI : HDMI12.0 입력*1, 최대 3840x2160@60fps; HDMI2.1 출력*2, 다른 화면이있는 여러 화면, 최대 해상도 7680x4320@60Hz (8K 해상도)를 지원합니다.

 MIPI-DSI : MIPI 스크린 인터페이스*2 (Front*1, Back*1)는 산불 MIPI 화면에 연결할 수 있으며 다른 화면이있는 여러 화면을 지원합니다. 단일 MIPI 모드 최대 해상도 1920*1080@60Hz

 MIPI-CSI : MIPI 카메라 인터페이스*6 (Front*3, Back*3), 산불 MIPI 카메라에 연결할 수 있습니다.

 USB2.0 : USB-Hosttype-A 인터페이스*3

 USB3.0 : USB-OTGTYPE-A 인터페이스*1; Type-C Interface*1, 펌웨어 연소에 사용할 수 있으며 DP1.4 프로토콜을 지원합니다.

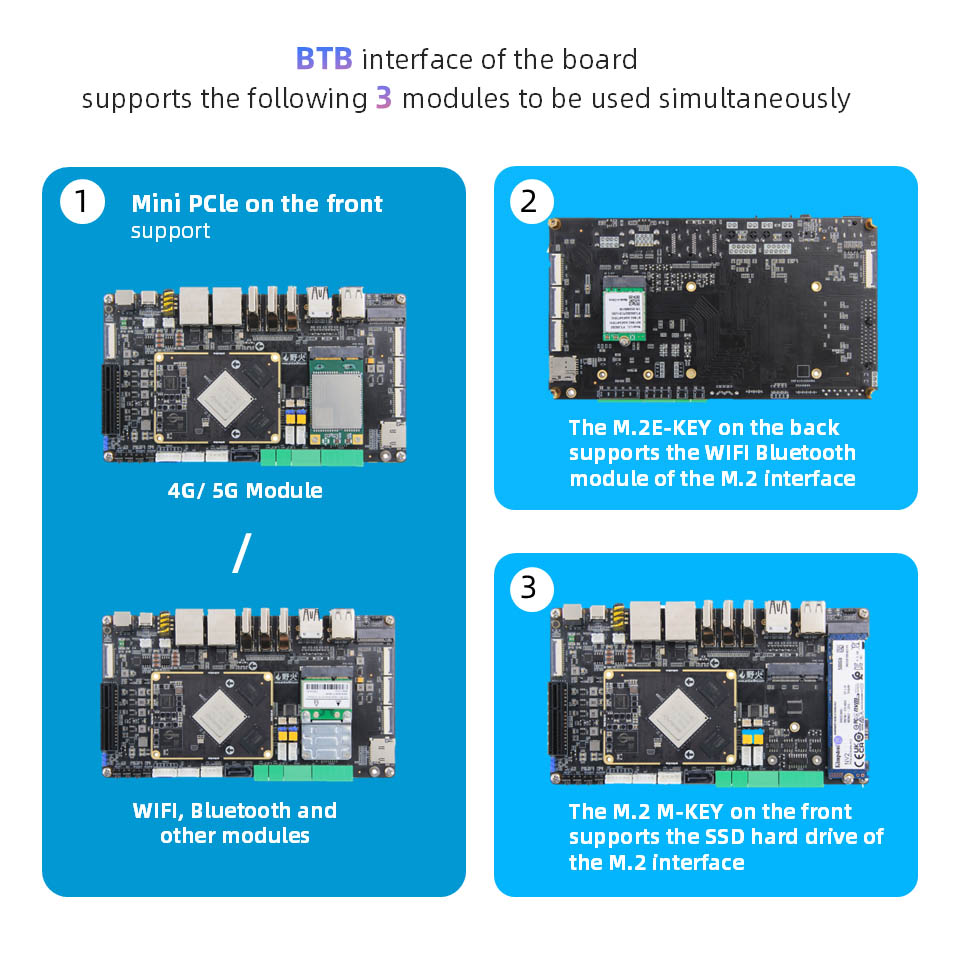

 PCLE 인터페이스 : 미니 PCLE 인터페이스*1, 전체 높이 또는 반 높이 WiFi 네트워크 카드, 4G 모듈 또는 기타 미니 -PCLE 인터페이스 모듈과 함께 사용할 수 있습니다 : PCLE3.0X4 인터페이스*1

 M.2 인터페이스 : M.2ekey 인터페이스*1은 M.2 E-Key 무선 네트워크 카드 모듈을 지원합니다. M.2 M 키 인터페이스*1, M.2 M-Key PCLE3.0*4LANES 사양 2280 하드 디스크 지원

 TF 카드 홀더 : Micro SD (TF) 카드 홀더*1, TF 카드 부팅 시스템, 최대 512GB 지원

 SIM 카드 홀더 : SIM 카드 홀더*1, SIM 카드 기능은 4G 모듈과 함께 사용해야합니다.

 SATA 인터페이스 : 표준 SATA 인터페이스*1; SATA 전력 인터페이스*1은 12V 출력을 지원합니다

 캔 : 캔*2

 ADC : ADC 획득 인터페이스*1

 디버그 직렬 포트 :

 디버그 직렬 포트*1 (UART2), 기본 매개 변수 1500000-8-N-1; UART 직렬 포트*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 선택 점퍼 인터페이스*2

 오디오 : 온보드 마이크 마이크*1; SPK 스피커 인터페이스*2, 3W 전원 스피커 헤드폰 출력 + 마이크 입력 2-in-1 인터페이스를 연결할 수 있습니다*1

 버튼 : ON/OFF 버튼*1; 마스크 롬 버튼*1; 복구 버튼*1; 재설정 버튼*

 LED : 전력 표시기*1; 시스템 표시기*1

 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

 RTC : RTC 전원 소켓*1

 팬 인터페이스 : 5V 또는 12V 팬 냉각 설치 지원
