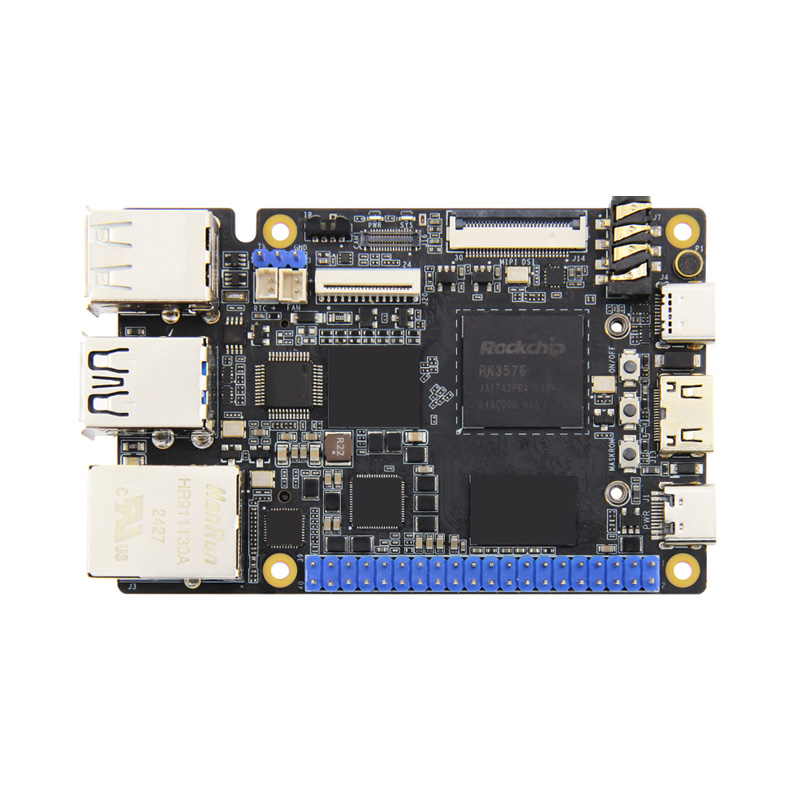

RK3576 마더 보드 소개

• TP-3 RK3576 보드는 강력한 성능을 가지고 있으며 디스플레이, 제어, 네트워크 전송, 파일 스토리지, 에지 컴퓨팅 및 기타 시나리오를위한 고성능 단일 보드 컴퓨터 및 임베디드 마더 보드로 사용할 수 있습니다.
• Rockchip RK3576을 메인 칩으로 사용하면 주요 주파수는 최대 2.2GHz에 도달하여 쿼드 코어 642 비트 코텔 A72 및 쿼드 코어 64 비트 코텔 A53, 총 8 개의 코어 프로세서 및 ARM Mail-G52 MC3GPU를 통합하여 8K 비디오 디코딩 및 4K 디스플레이 출력을 지원합니다. 다중 화면 디스플레이, 내장 독립적 인 NPU로 다양한 AI 시나리오가 가능합니다.
• 선택할 수있는 다양한 메모리 및 스토리지 조합, 균형 잡힌 온보드 하드웨어 구성 및 광범위한 응용 프로그램을 제공하십시오. 24
• 내장 된 독립적 인 NPU 컴퓨팅 성능은 6TOP에 도달하여 다양한 AI 시나리오를 가능하게합니다.
• 기가비트 이더넷 포트, RGMI, USB3.0, USB2.0, Minipcle, MinihDMI, MIPI 스크린 인터페이스 및 MIPI 카메라 인터페이스, 오디오 인터페이스, 적외선 수신기, SIM/TF 카드 홀더 및 기타 주변 장치를 포함한 높은 통합 및 풍부한 확장 인터페이스가 있습니다.
• 공식적으로 주류 Android, Debain 및 Ubuntu 운영 체제 이미지를 지원하며 8 개 이상의 다른 응용 프로그램 환경에 적용 할 수 있습니다.
• 완전히 오픈 소스이며 공식 자습서를 제공하며 완벽한 SDK 드라이버 개발 키트, 디자인 회로도 및 기타 리소스를 제공 할 수 있습니다.

RK3576 개발 기능

• 개발이든 엔터테인먼트이든 여러 운영 체제를 지원할 수 있습니다! : Ubuntu/Debian Android/Robot 운영 체제

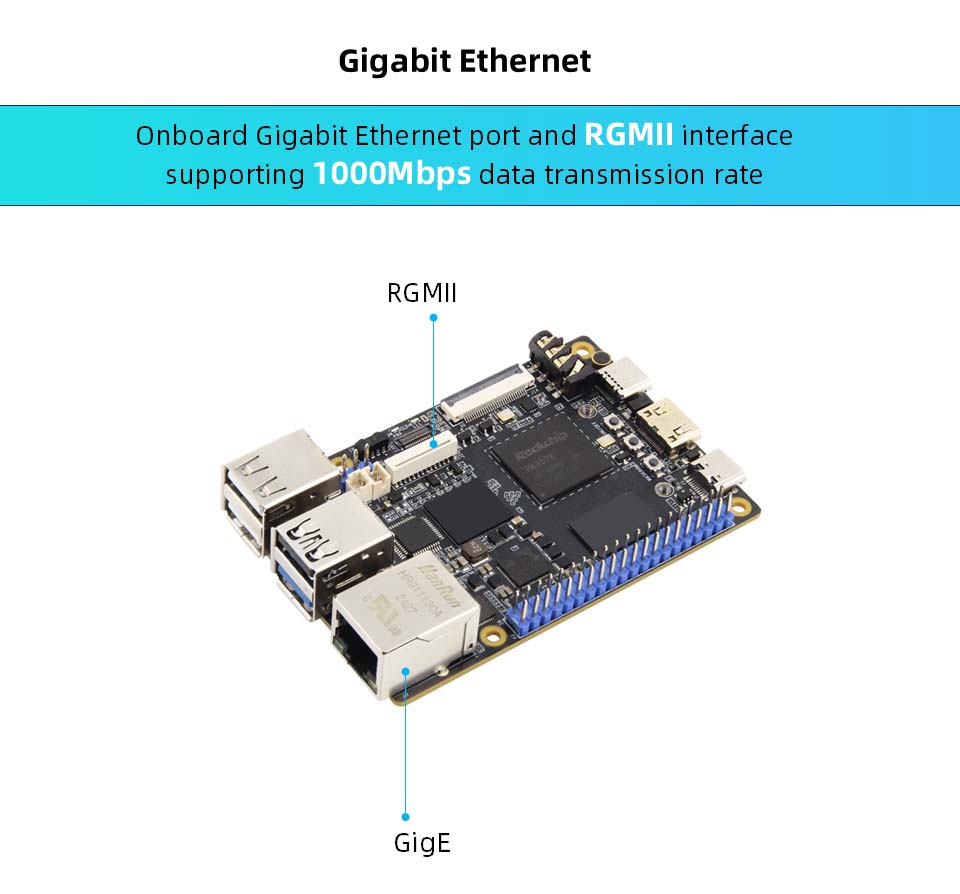

• 온보드 기가비트 이더넷 포트 및 RGMII 인터페이스, 1000Mbps 데이터 전송 속도 지원
• 내장 된 독립 NPU, 컴퓨팅 전력은 6tops에 도달하고, 3 코어 아키텍처를 채택하며, INT4/int8/int16/fp16/bf16/tf32를 지원하고, 다양한 AI 시나리오에 권한을 부여합니다.
• 최대 8K@30 프레임 H.264/H.265/VP9/AV2/AVS2 비디오 디코딩 및 4K@60 프레임 H.264/H.265 비디오 인코딩
• 3 스크린 디스플레이를 지원하고 최대 4K@120 프레임 + 2K@60 프레임 + 1080p@60 프레임을 동시에 지원합니다.

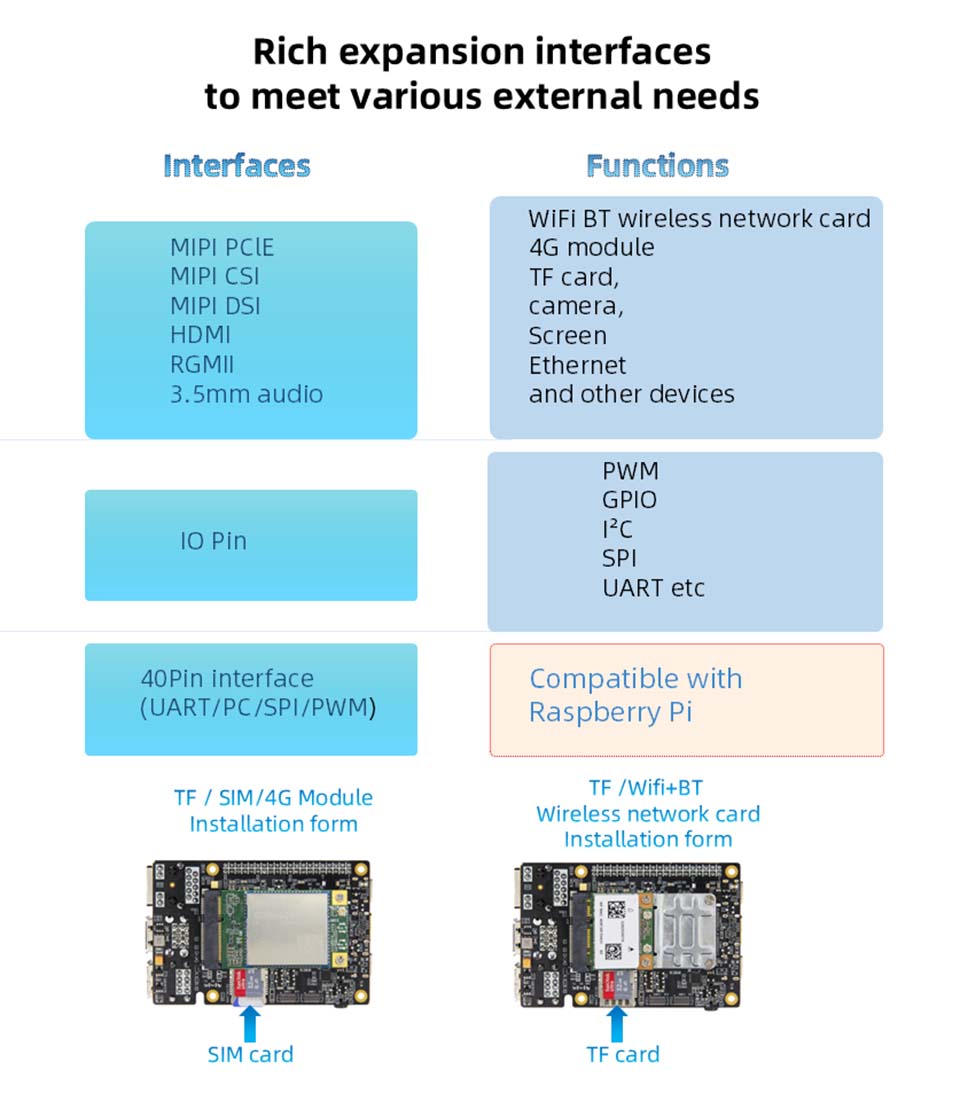

• 풍부한 확장 인터페이스

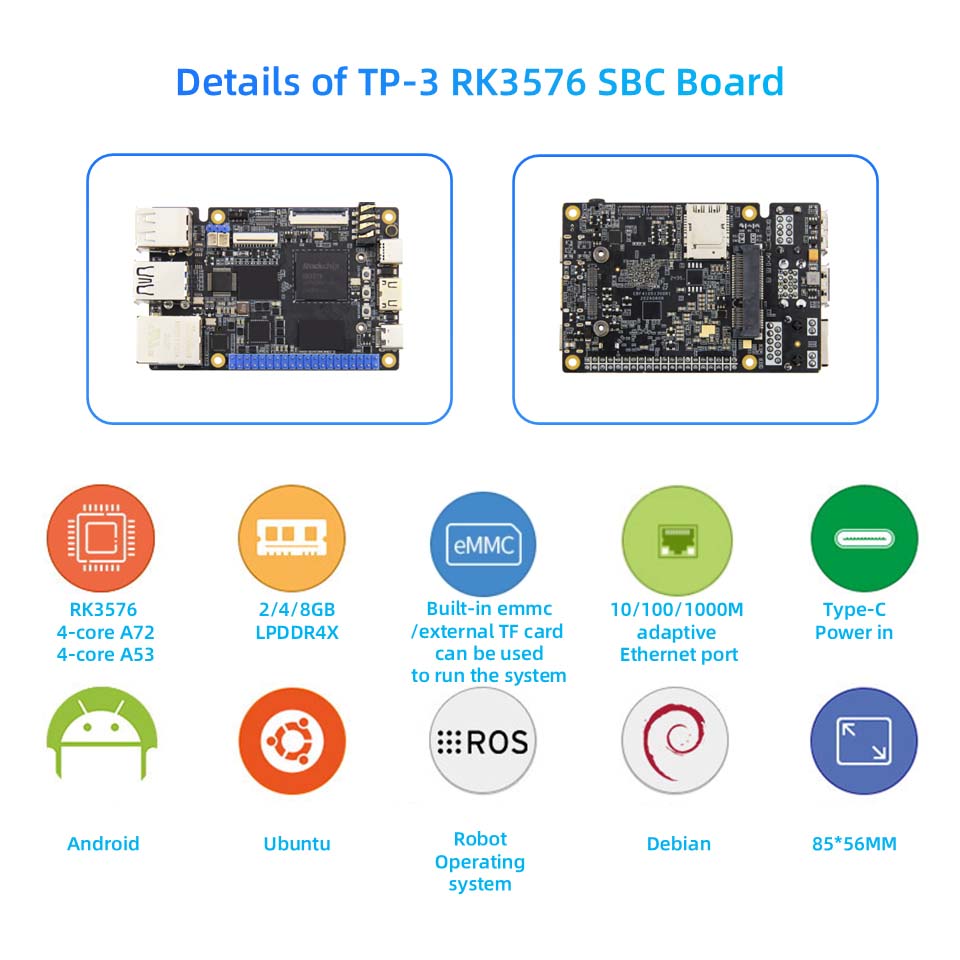

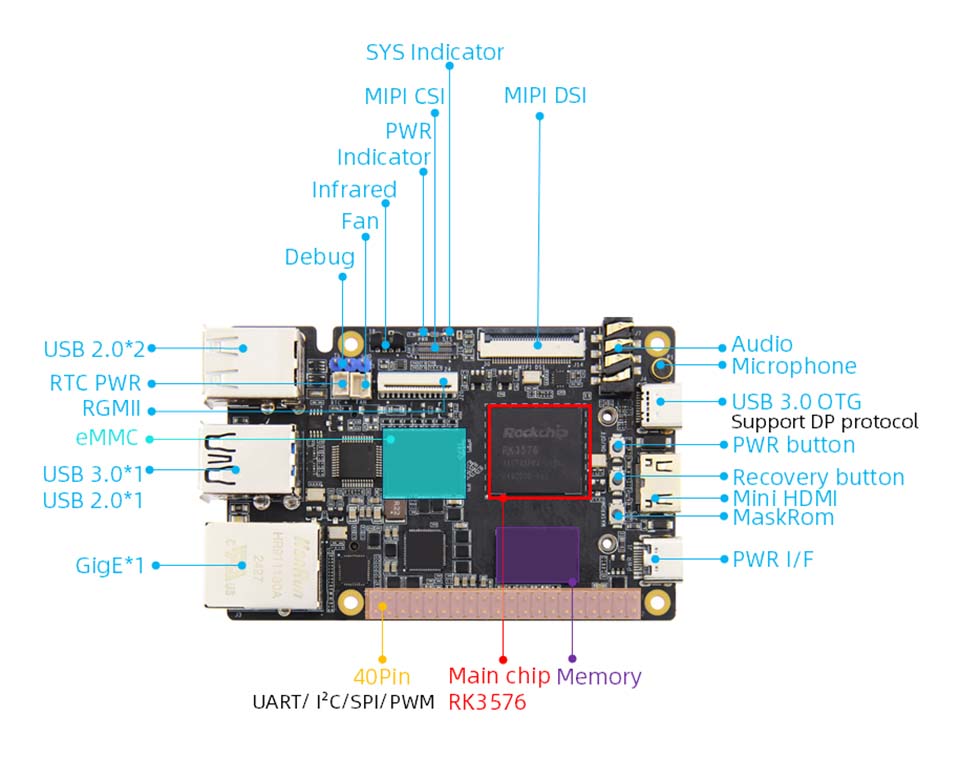

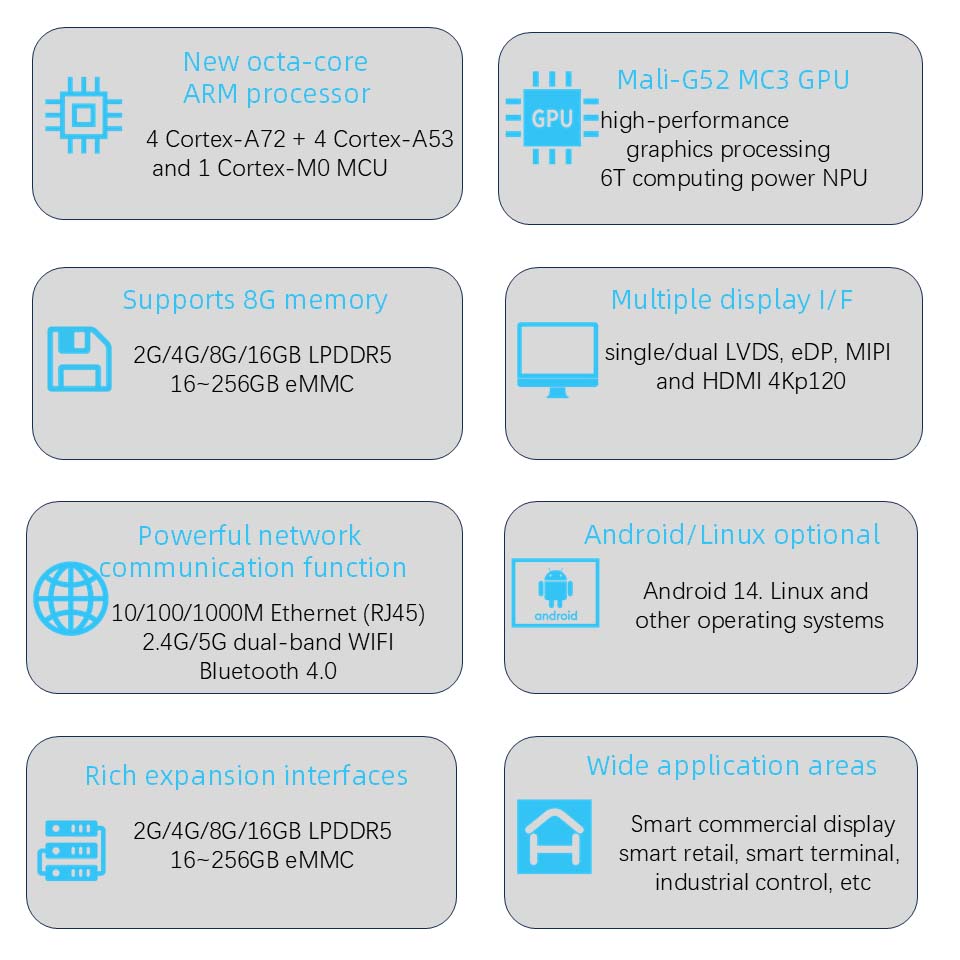

RK3576 보드 하드웨어 구성

• 전원 인터페이스 : 5V@4A DC 입력, Type-C 인터페이스 (데이터 전송 기능 없음)
• 메인 칩 : RK3576 (쿼드 코어 A72 + 쿼드 코어 A53, MALI-G52 MC3, 6T 컴퓨팅 파워)
• 메모리 : 2/4/8GB, LPDDR4X (기타 스토리지 요구 사항을 사용자 정의 할 수 있음)
• 스토리지 : 0/32/64GB, EMMC (기타 스토리지 요구 사항을 사용자 정의 할 수 있음)
• 이더넷 : 기가비트 네트워크 포트*1은 10/100/1000Mbps 데이터 전송 속도를 지원합니다. RGMI 인터페이스*1, 10/100/1000MBPS 데이터 전송 속도를 지원하며 RGMII 기가비트 이더넷 모듈에 연결할 수 있습니다.
• HDMI : HDMI2.1 출력*1, 다른 화면이있는 멀티 스크린 디스플레이, 최대 해상도 4K@120fps
• MIPI-DSI : MIPI 스크린 인터페이스 * 1은 산불 MIPI 화면에 연결할 수 있으며 다른 화면이있는 여러 화면, 2560 * 1600 @ 60fps의 가장 높은 해상도를 가진 단일 MIPI 모드를 지원합니다.

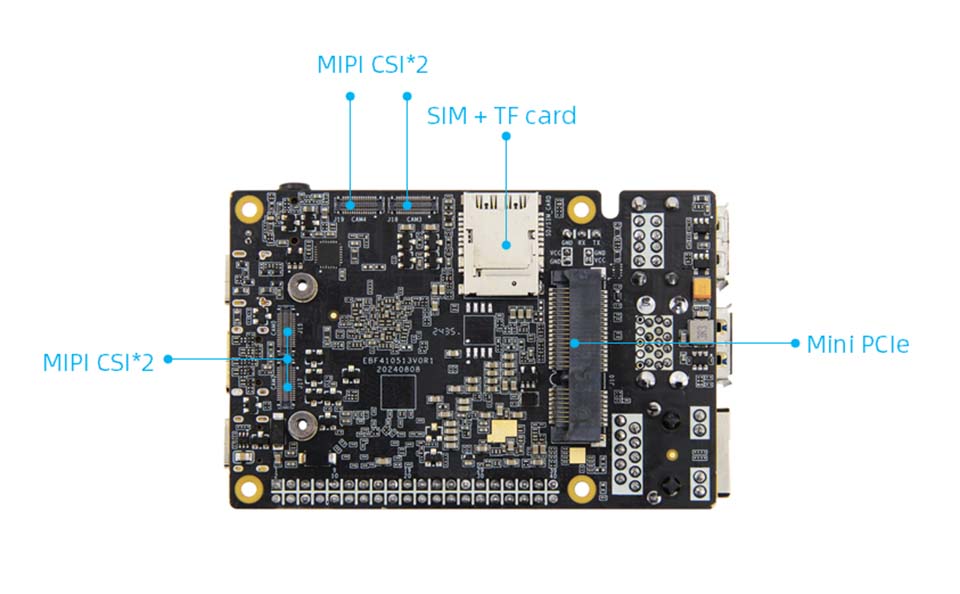

• MIPI-CSI : 2 * 15 핀 BTB 카메라 인터페이스 * 5 (Front * 1, Back * 4), MIPI 카메라에 연결할 수 있습니다.
• USB2.0 : Type-A 인터페이스 * 3 (호스트)
• USB3.0 : Type-A 인터페이스 * 1 (호스트); 펌웨어 연소 인터페이스의 경우 DP 프로토콜을 지원하는 Type-C Interface * 1 (OTG)은 다른 화면과 함께 사용할 수 있습니다.
• PCLE 인터페이스 : Mini-PCLE 인터페이스, 전체 높이 또는 반 높이 WIFI 네트워크 카드, 4G 모듈 또는 기타 미니 -PCLE 인터페이스 모듈과 함께 사용할 수 있습니다.
• SIM+TF 카드 홀더 : SIM 카드 및 마이크로 SD (TF) 카드를 동시에 삽입 할 수 있으며, TF 카드를 지원하여 시스템을 시작하여 최대 512GB, 4G 모듈과 함께 SIM 카드 기능을 사용해야합니다.
• 40pin 인터페이스 : Raspberry Pi 40Pin 인터페이스와 호환되는 PWM/GPIO/C/SPI/UART 함수 지원
• 디버그 직렬 포트 : 기본 매개 변수 1500000-8-N-1
• 오디오 : Micin*1, 커패시터 마이크; 헤드폰 출력 + 마이크 입력 2-in-1 인터페이스*1
• 버튼 : 전원 버튼*1; 마스크 롬 버튼*1; 복구 버튼*1
• LED : 전력 표시기*1; 시스템 표시기*1
• 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다
• RTC : RTC 파워 소켓*1

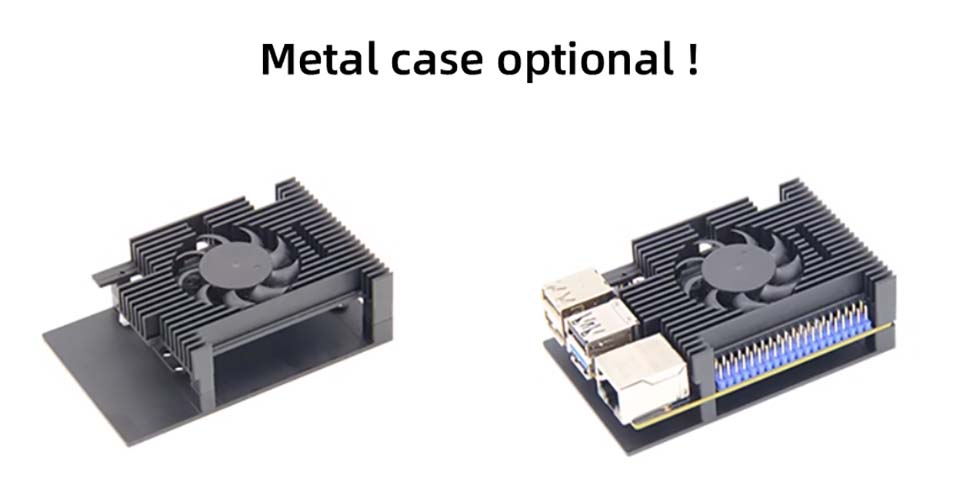

• 팬 인터페이스 : 냉각 용 5V 팬 설치를 지원합니다

이 RK3576 보드의 다른 매개 변수

시스템 : Android 14, Ubuntu, Debian

크기 : 85*56mm
