Rockchip Rk3588 보드

RKK3588 기능

● 8Nm 고급 프로세스, 8 코어 64 비트 아키텍처, 고성능, 저전력 소비

● ARM MALI-G610 MC4 GPU, 전용 2D 그래픽 가속 모듈

● 6Tops NPU, 다양한 AI 시나리오를 활성화합니다

● 8K 비디오 인코딩 및 디코딩, 8K 디스플레이 출력

● 내장 다중 디스플레이 인터페이스, 멀티 스크린 디스플레이를 지원합니다

● 슈퍼 이미지 처리 기능, 48MP ISP, 여러 카메라 입력 지원

● 풍부한 고속 인터페이스 (PCIE, Type-C, SATA, Gigabit Ethernet), 확장하기 쉬운

● Android 및 Linux OS

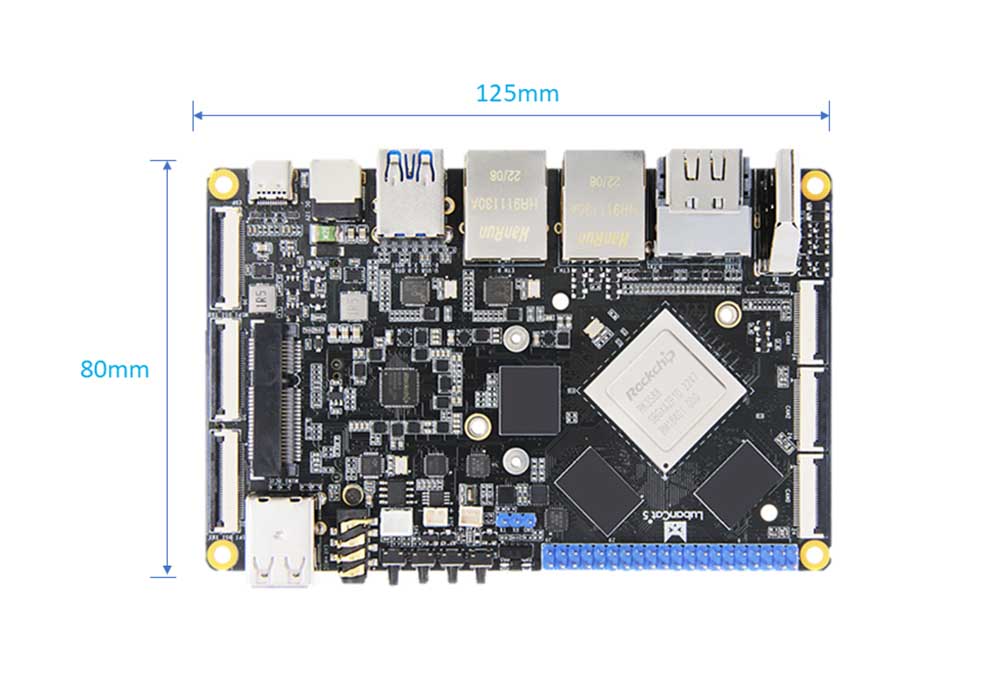

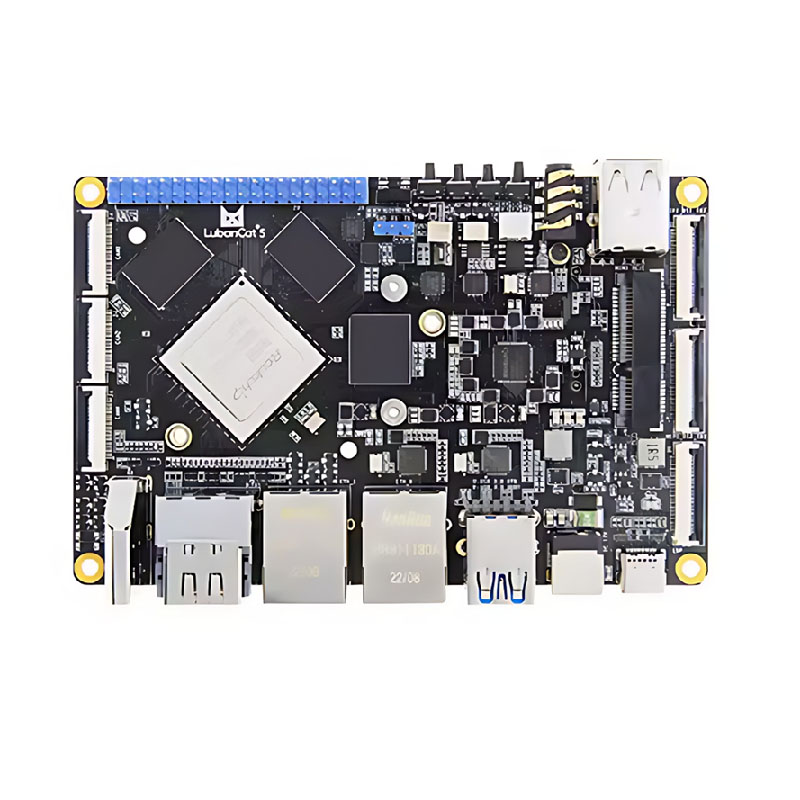

RK3588 보드 소개

1. TP-5 RK3588 단일 보드 컴퓨터는 디스플레이, 제어, 네트워크 전송, 파일 스토리지, 에지 컴퓨팅 및 기타 시나리오를위한 고성능 단일 보드 컴퓨터 및 임베디드 마더 보드로 사용할 수있는 강력한 개발 보드입니다.

2. Rockchip RK3588을 주요 칩으로 사용하여 8nm 고급 프로세스 기술을 사용하여 최대 2.4GHz의 가장 높은 주요 주파수를 사용하여 쿼드 코어 64 비트 Cortex-A76 및 Quad-Core 64 비트 Cortex-A55를 총 8 개의 코어 프로세서 및 ARM Mali-G610 MC4GPU를 8K 비디오 인코딩 및 8K 디스플레이 Retput를 지원합니다. 슈퍼 이미지 처리 기능이 있으며, 다중 카메라 입력을 지원하며 멀티 스크린 차동 디스플레이를 지원하며 다양한 AI 시나리오를 강화하기위한 독립적 인 NPU가 있습니다.

3. 선택할 수있는 다양한 메모리 및 스토리지 조합을 제공하고, 온보드 하드웨어 구성 및 넓은 응용 프로그램 범위를 제공합니다.

4. 내장 된 독립적 인 NPU는 최대 6Tops의 컴퓨팅 파워를 가지고있어 다양한 AI 시나리오를 가능하게합니다.

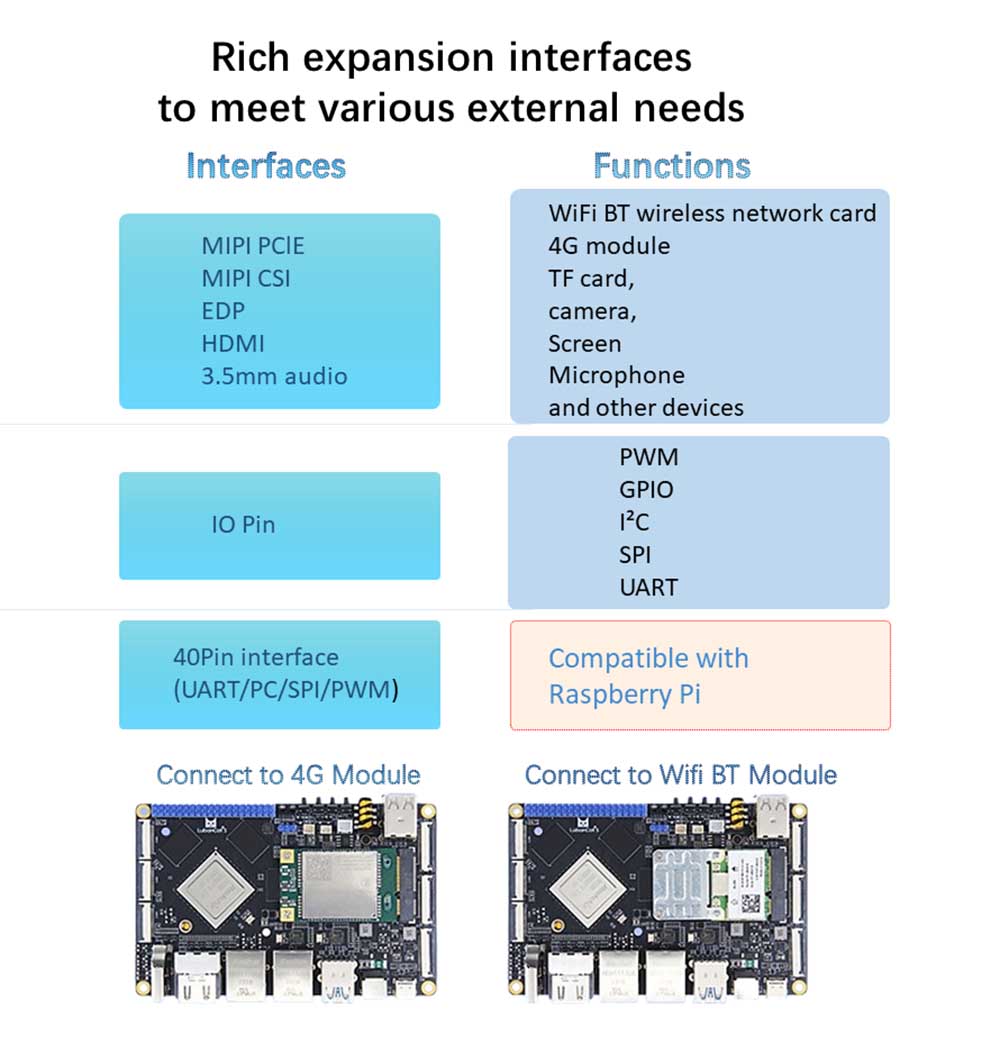

5. 기가비트 이더넷 포트, USB3.0, USB2.0, 미니 립 클라이, 미니 디미, MIPI 스크린 인터페이스 및 MIPI 카메라 인터페이스, 오디오 인터페이스, 적외선 수신, TF 카드 홀더 등이 장착 된 풍부한 확장 인터페이스와 함께 높은 통합은 40pin이 사용하지 않은 핀, Raspberry Pi Interface와의 리드를 설정합니다.

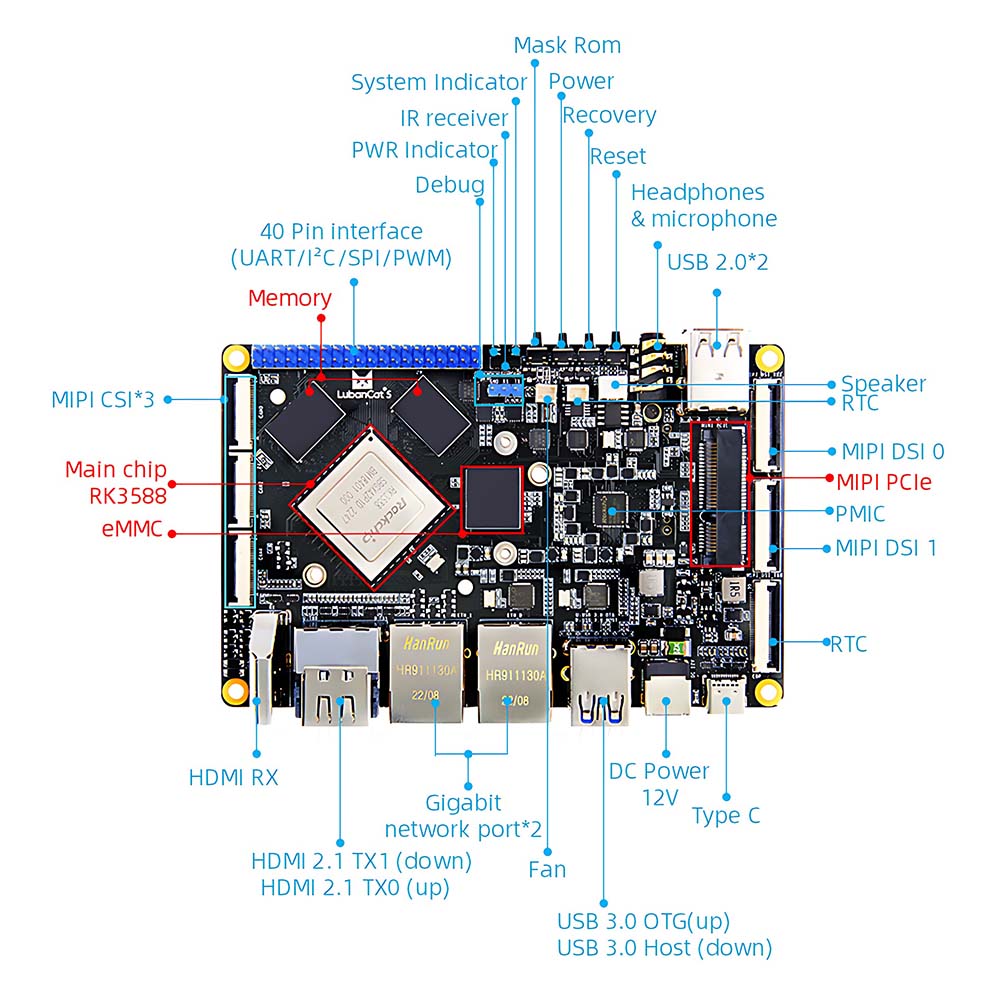

RK3588 보드 매개 변수

● 전원 인터페이스 : 12V@2A DC 입력, DC5.5*2.1 인터페이스

● 메인 칩 : RK3588 (쿼드 코어 A76+쿼드 코어 A55, Mali-G610, 6T 컴퓨팅 파워)

● 메모리 : 4/8/16GB, LPDDR4X (기타 스토리지 요구 사항을 사용자 정의 할 수 있음)

● 스토리지 : 0/32/64/128GB, EMMC (기타 스토리지 요구 사항을 사용자 정의 할 수 있음)

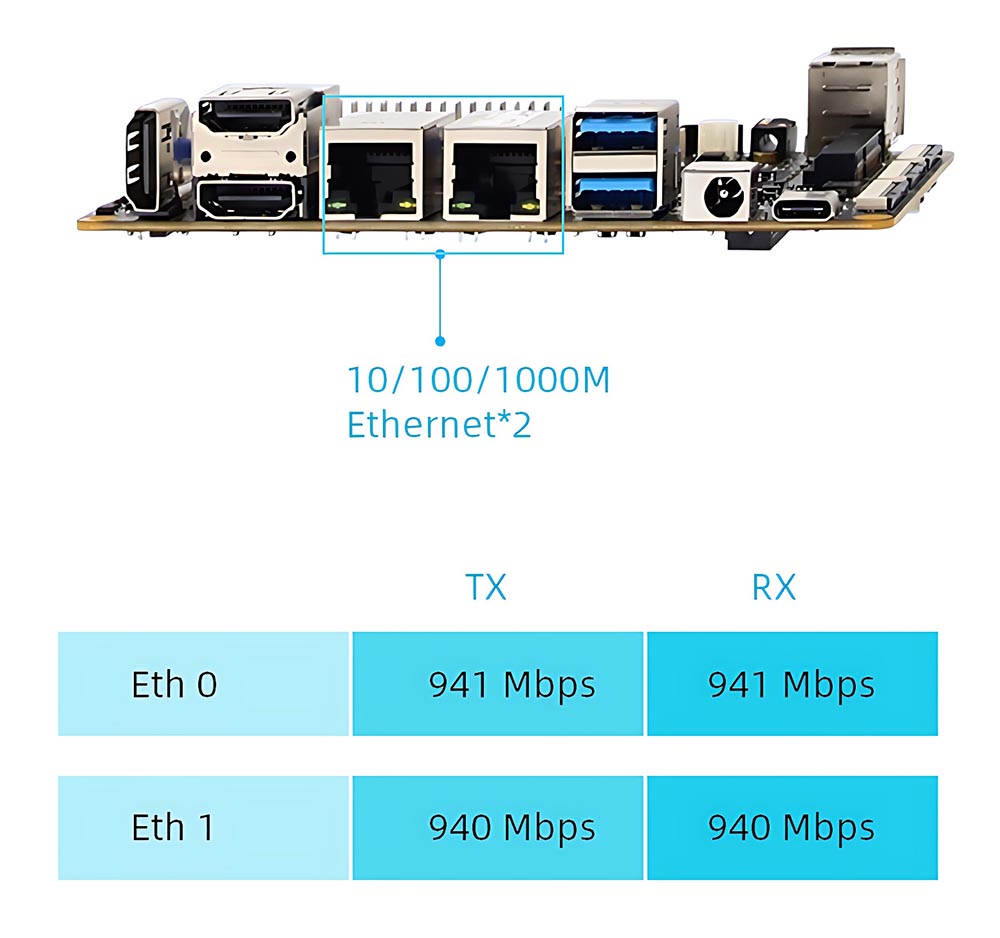

● 이더넷 : 기가비트 네트워크 포트*2, 10/100/1000Mbps 데이터 전송 속도 지원

● HDMI : HDMI2.0 입력*1, 최대 3840x2160@60fps; HDMI2.1 출력*2, 다른 화면이있는 멀티 스크린 디스플레이, 최대 해상도 7680x4320@60Hz (8K 해상도)

● EDP : EDP 스크린 인터페이스*1은 다른 화면이있는 멀티 스크린 디스플레이를 지원하며 가장 높은 해상도는 3840x2160@60Hz입니다.

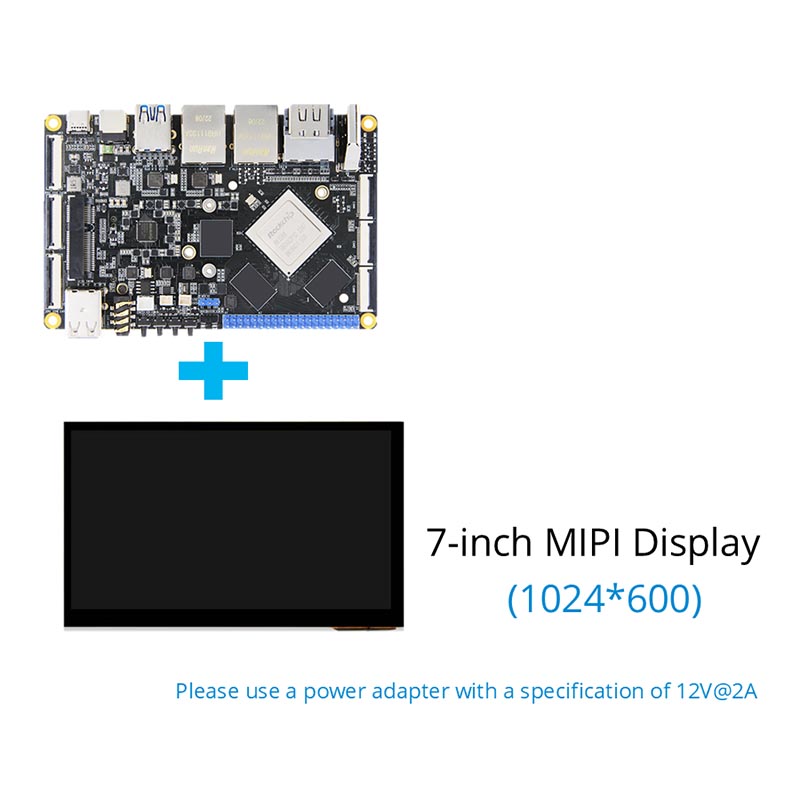

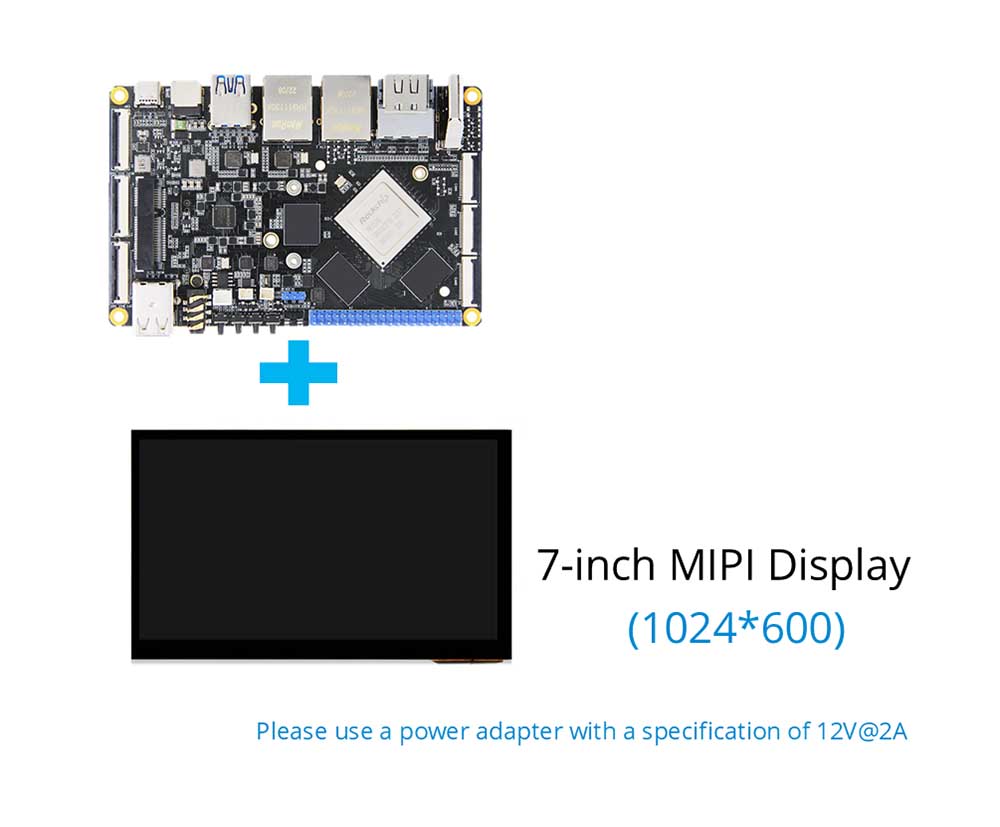

● MIPI DSI : MIPI 화면 인터페이스*2, 다른 화면이있는 멀티 스크린 차동 디스플레이를 지원합니다. 단일 MIPI 모드의 최대 해상도는 1920*1080@60Hz입니다.

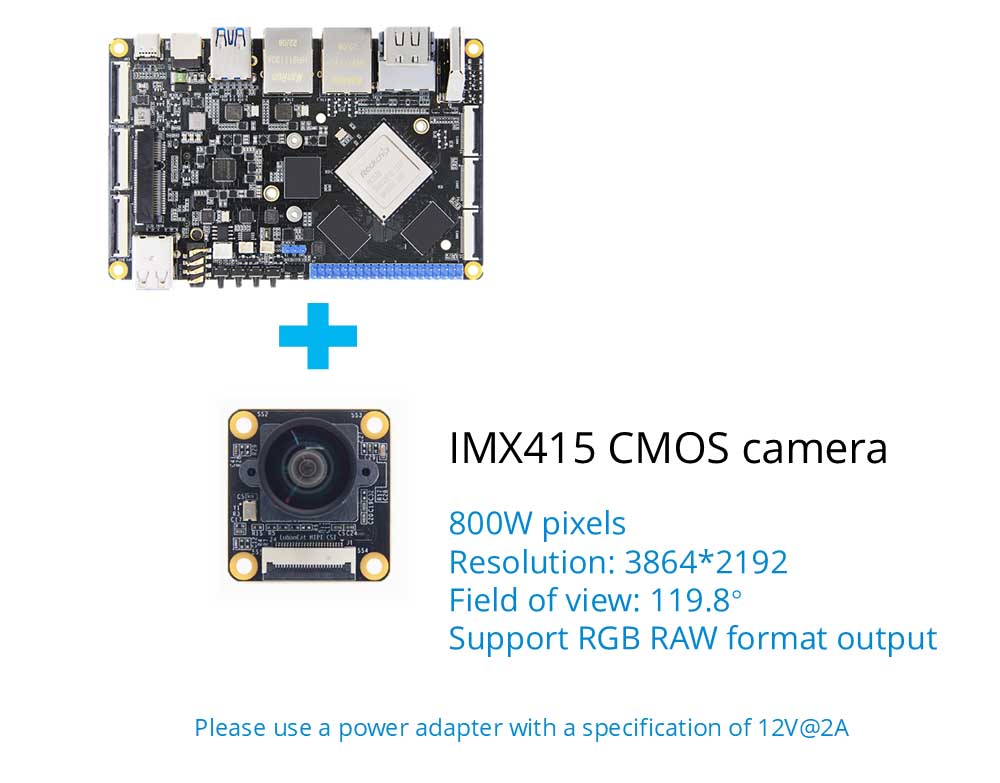

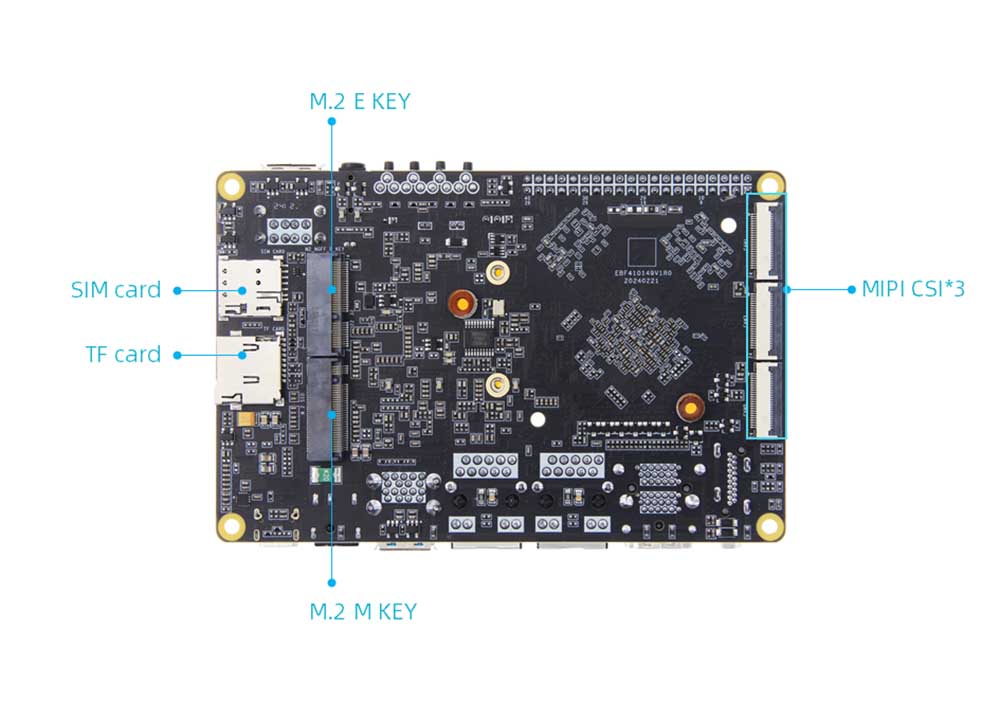

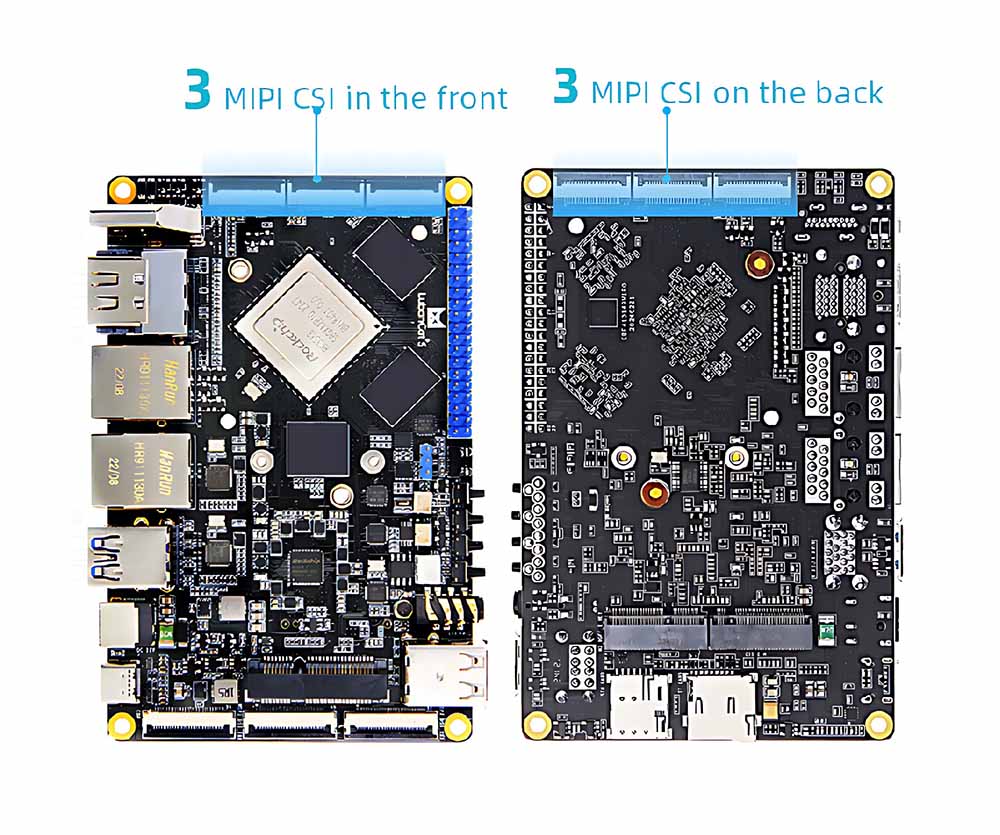

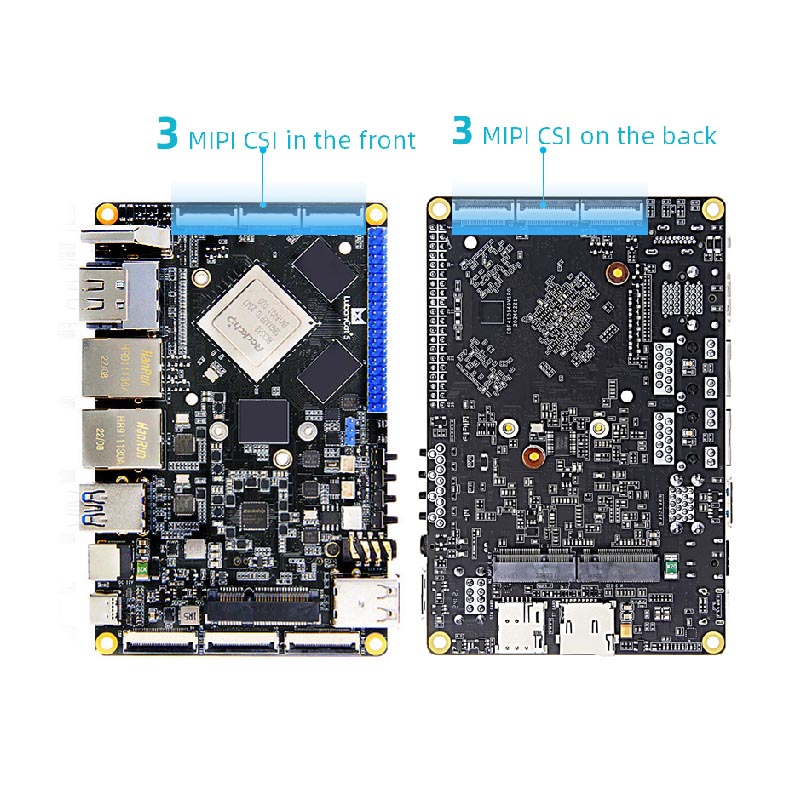

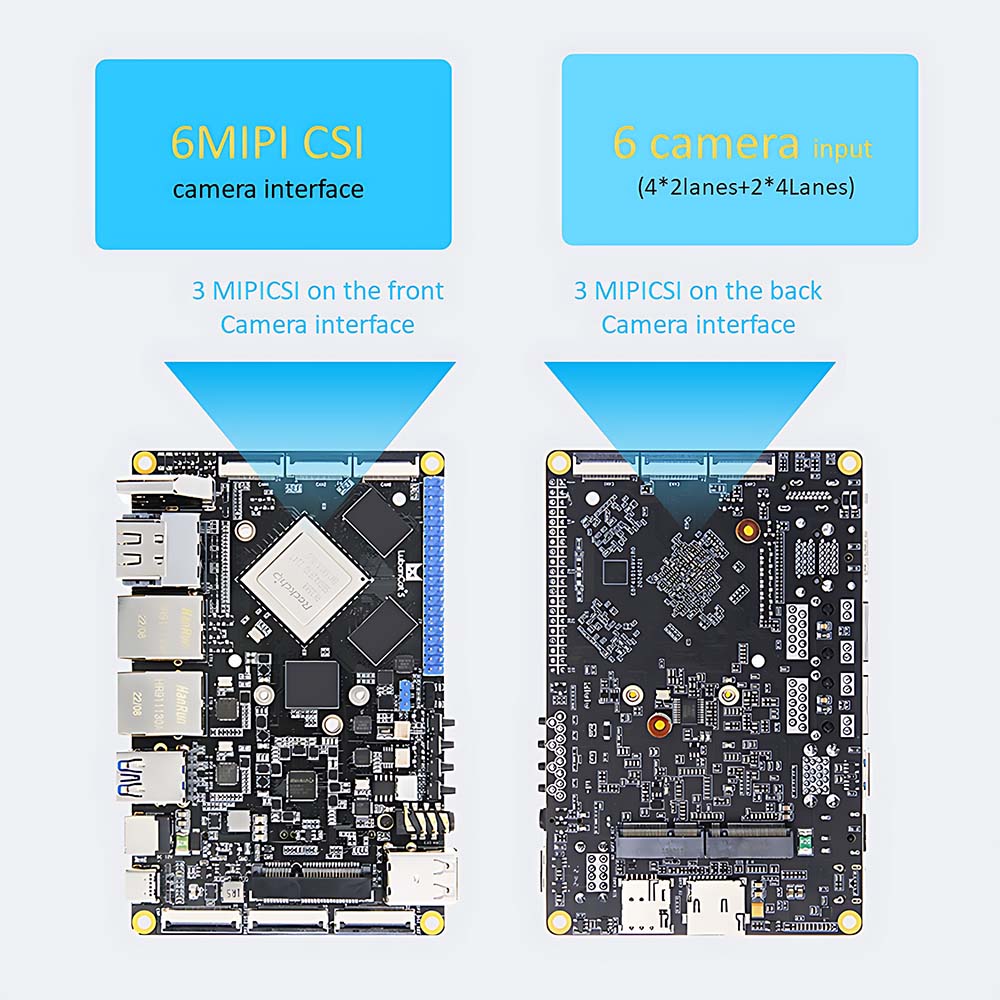

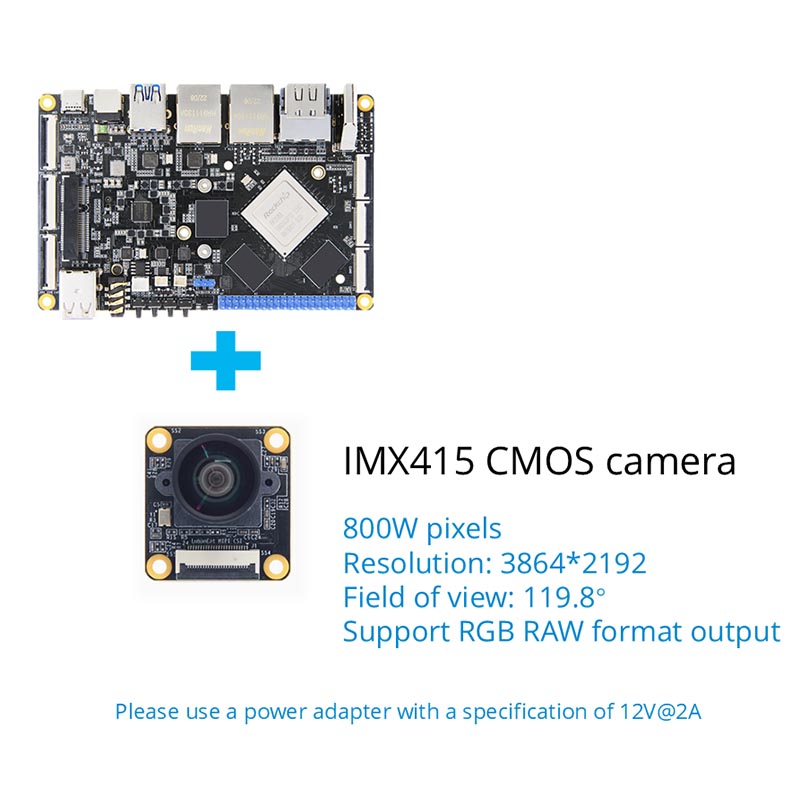

● MIPI CSI : MIPI 카메라 인터페이스*6 (전면*3, 뒤*3)

● USB2.0 : USB-Hosttype-A 인터페이스*1; USB-OTGTYPE-A 인터페이스*1

● USB3.0 : USB-Hosttype-A 인터페이스*2; USB-OTGTYPE-C 인터페이스*1, 펌웨어 연소에 사용할 수 있으며 DP1.4 프로토콜 지원

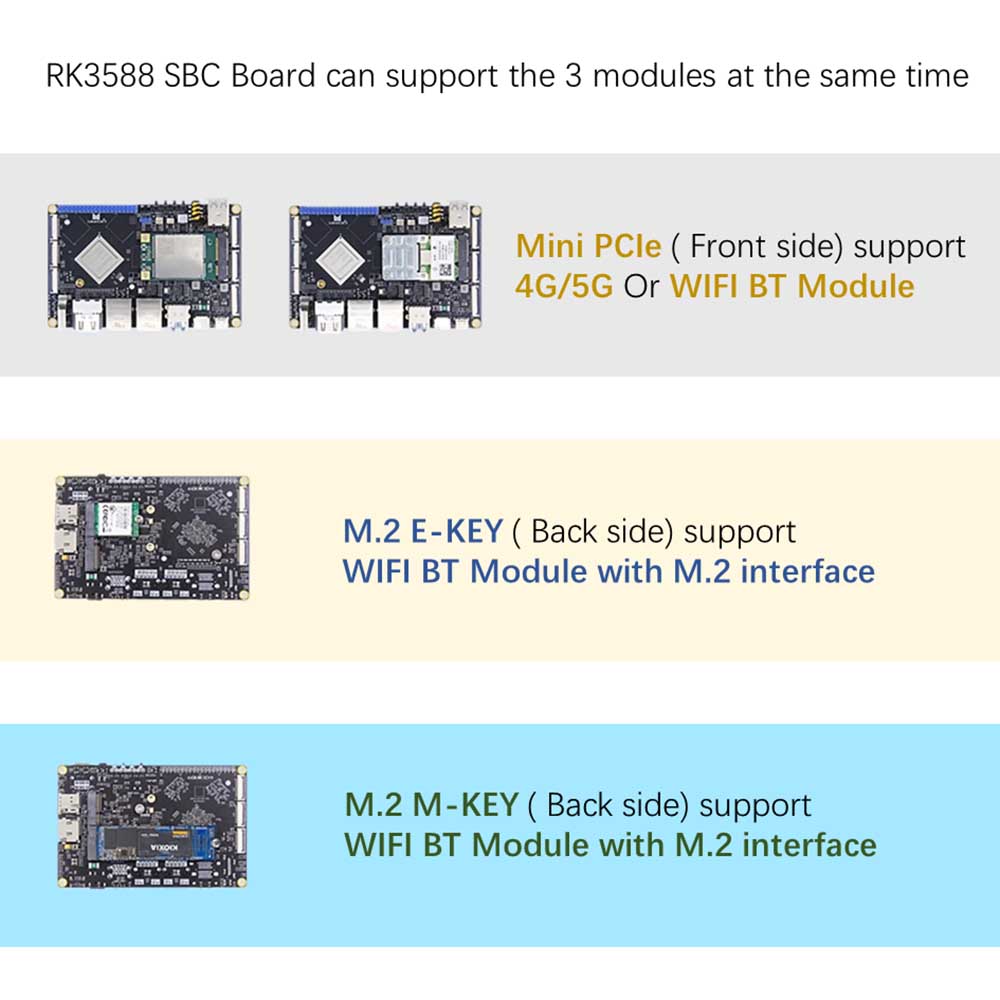

● PCLE 인터페이스 : 미니 PCLE 인터페이스, 전체 높이 또는 반 높이 WiFi 네트워크 카드, 4G 모듈 또는 기타 미니 PCLE 인터페이스 모듈과 함께 사용할 수 있습니다.

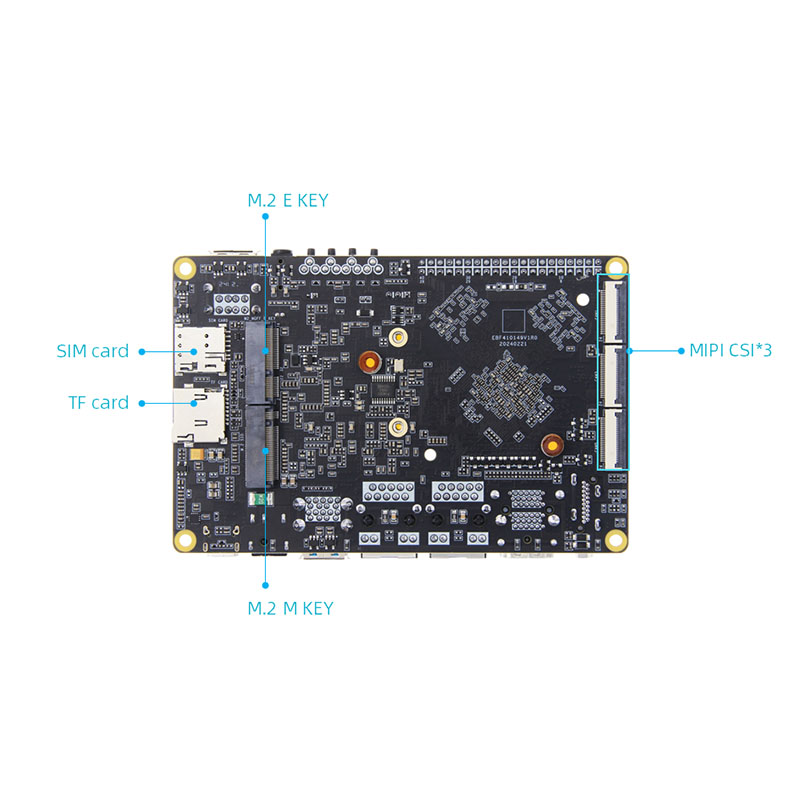

● M.2 인터페이스 : M.2ekey 인터페이스*1은 M.2 E-Key 무선 네트워크 카드 모듈을 지원합니다. M.2 M 키 인터페이스*1, M.2 M-Key PCLE3.0*4LANES 사양 2280 하드 드라이브 지원

● SIM+TF 카드 홀더 : SIM 카드 홀더*1, Micro SD (TF) 카드 홀더*1은 시스템을 시작하기 위해 TF 카드를 지원하고 최대 512GB를 지원하며 SIM 카드 기능을 4G 모듈과 함께 사용해야합니다.

● 40pin 인터페이스 : Raspberry Pi 40Pin 인터페이스와 호환되는 PWM/GPIO/PC/SPI/UART 기능 지원

● 디버그 직렬 포트 : 기본 매개 변수 1500000-8-N-1

● 오디오 : 온보드 마이크 마이크*1; SPK 스피커 인터페이스*1. 1W 파워 스피커에 연결할 수 있습니다. 헤드폰 출력 + 마이크 입력 2-in-1 인터페이스*1

● 버튼 : 전원 버튼*1; 마스크 롬 버튼*1; 복구 버튼*1; 재설정 버튼*1

● LED : 전력 표시등*1; 시스템 표시등*1

● 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

● RTC : 저전력 RTC 칩 + RTC 전원 소켓*1

● 팬 인터페이스 : 냉각을 위해 5V 또는 12V 팬 설치를 지원합니다.
