Rockchip RK3566 AI 가장자리 컴퓨팅 박스

개발위원회 소개

●이 개발 보드는 저전력 고성능 단일 칩 컴퓨터입니다. 일반적으로 사용되는 주변 장치가 많이 있으며, 고성능 단일 보드 컴퓨터 및 임베디드 마더 보드로 사용할 수 있습니다. 주로 제조업체 및 임베디드 엔트리 레벨 개발자를 목표로하며 디스플레이, 제어 및 네트워크 전송과 같은 다양한 시나리오에서 사용할 수 있습니다.

● Rockchip RK3566을 기본 칩으로 사용하면 듀얼 밴드 WiFi+BT4.2 무선 모듈 듀얼 기가비트 이더넷 포트, USB3.0, USB2.0, 미니 PCLE, HDMI, MIPI 스크린 인터페이스 및 MIPI 카메라 인터페이스, 오디오 인터페이스, 오디오 인터페이스, 적외선 수신기, TF Card 홀더, 전동 40Peripher, 전신 40Periperientietice가 장착되어 있습니다. Raspberry Pi 인터페이스와 함께.

● 보드는 선택할 수있는 다양한 메모리 및 스토리지 구성을 제공하며 Linux 또는 Android 시스템을 쉽게 실행할 수 있습니다.

● 내장 된 독립적 인 NPU 컴퓨팅 성능은 1TOP에 도달 할 수 있으며, 이는 경량 인공 지능 응용 프로그램에 사용할 수 있습니다.

● 공식적으로 주류 Andriod 11, Debain, Ubuntu 운영 체제 이미지를 지원하며 다양한 응용 프로그램 환경에 적용 할 수 있습니다.

● 완전한 오픈 소스, 공식 튜토리얼을 제공하고, 완전한 SDK 드라이버 개발 키트, 디자인 회로도 및 기타 리소스를 제공하여 사용자가 사용하고 2 차 개발에 편리합니다.

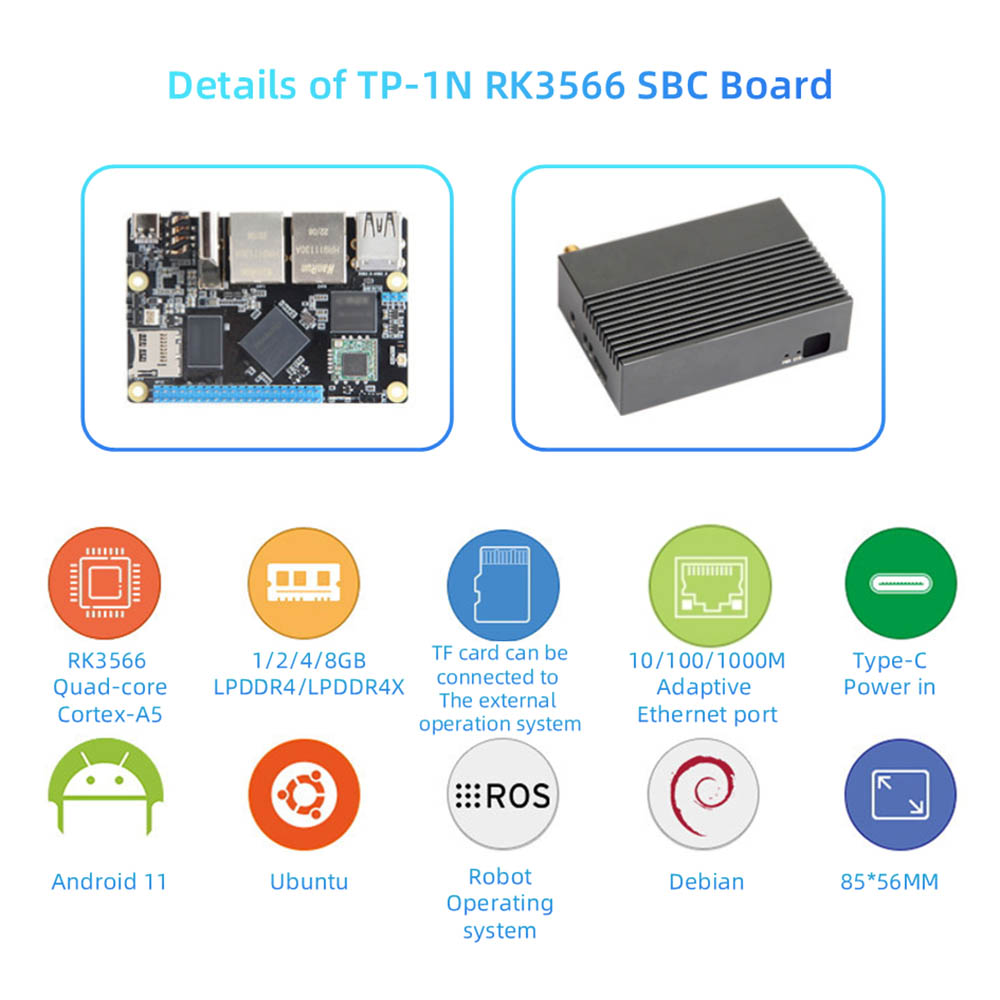

개발 보드 매개 변수

● 전원 인터페이스 : 5V@3A DC 입력, Type-C 인터페이스

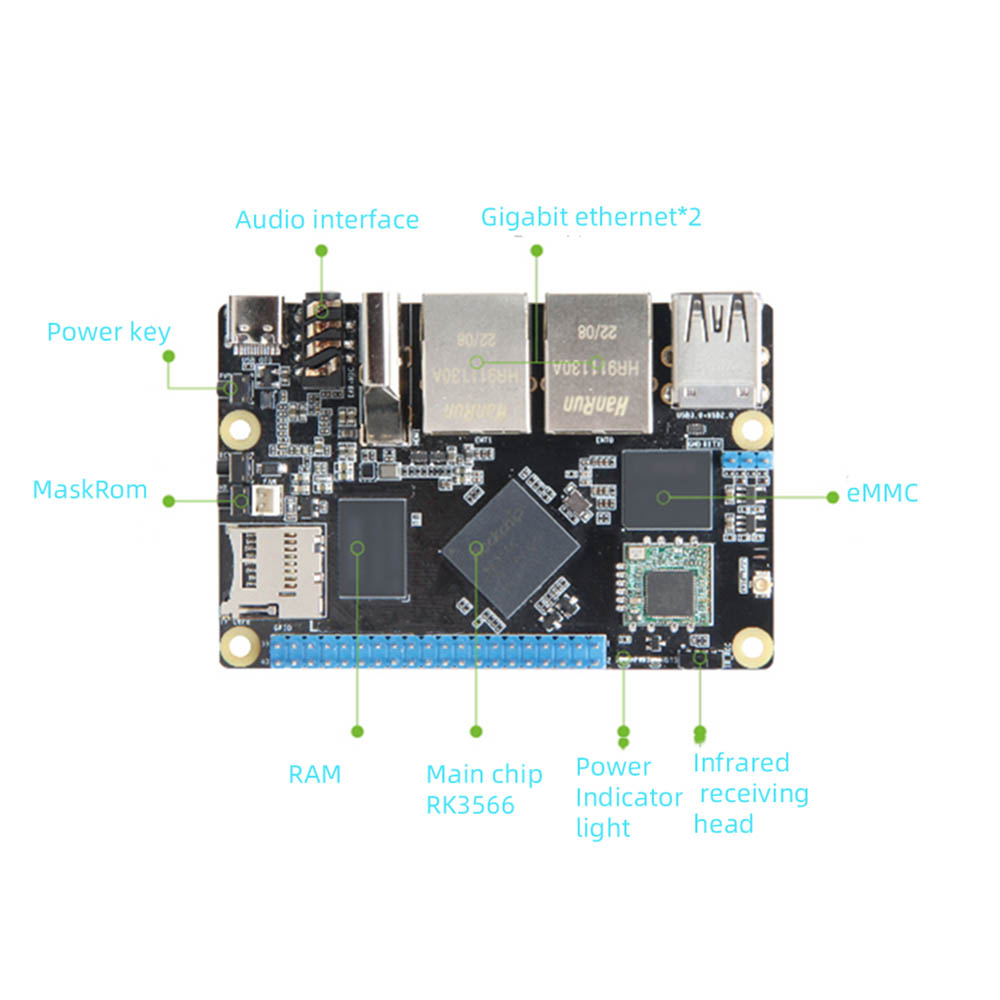

● 메인 제어 칩 : RK3566 (쿼드 코어 Cortex-A55, 1.8GHz, Mali-G52)

● 메모리 : 1/2/4/8GB, LPDDR4/4X, 1056MHz

● 저장 : 8/32/64/128GB, EMMC

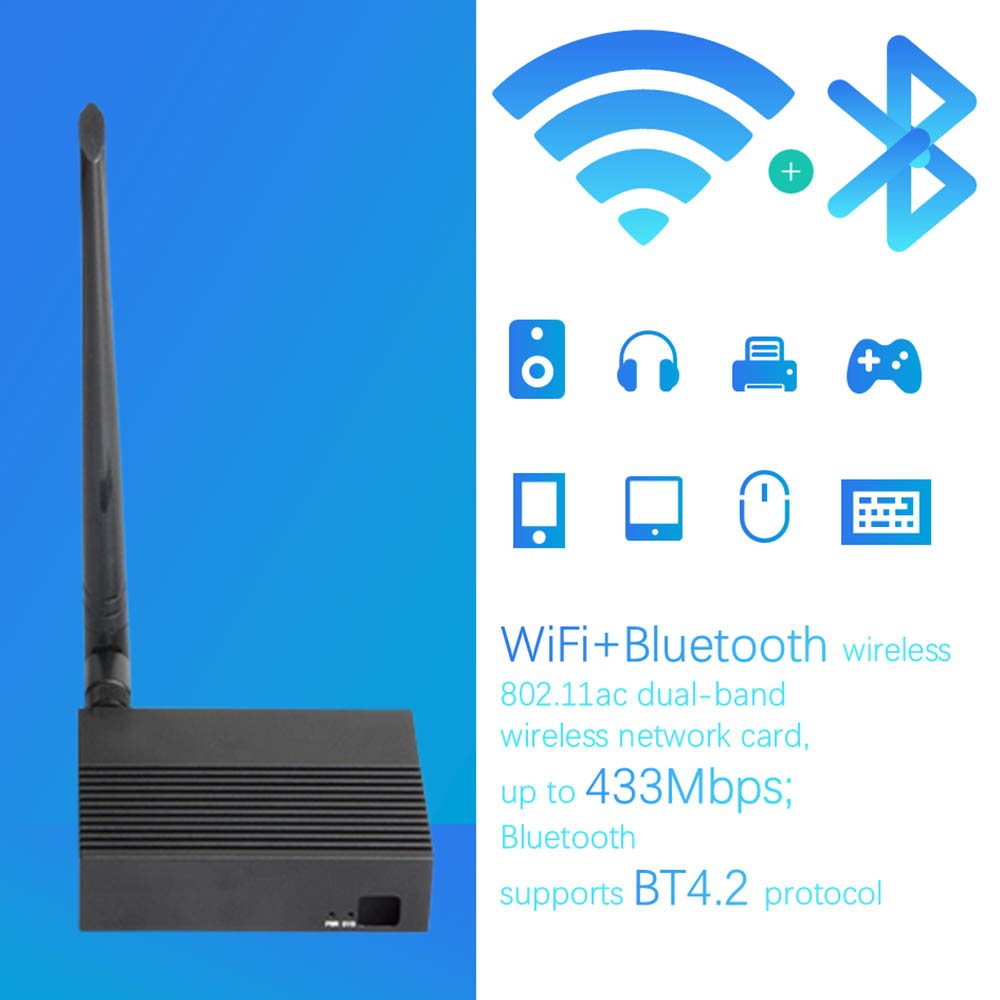

● 무선 네트워크 : 802. 11ac 듀얼 밴드 무선 네트워크 카드, 최대 433Mbps;

● Bluetooth : BT4.2 프로토콜을 지원합니다

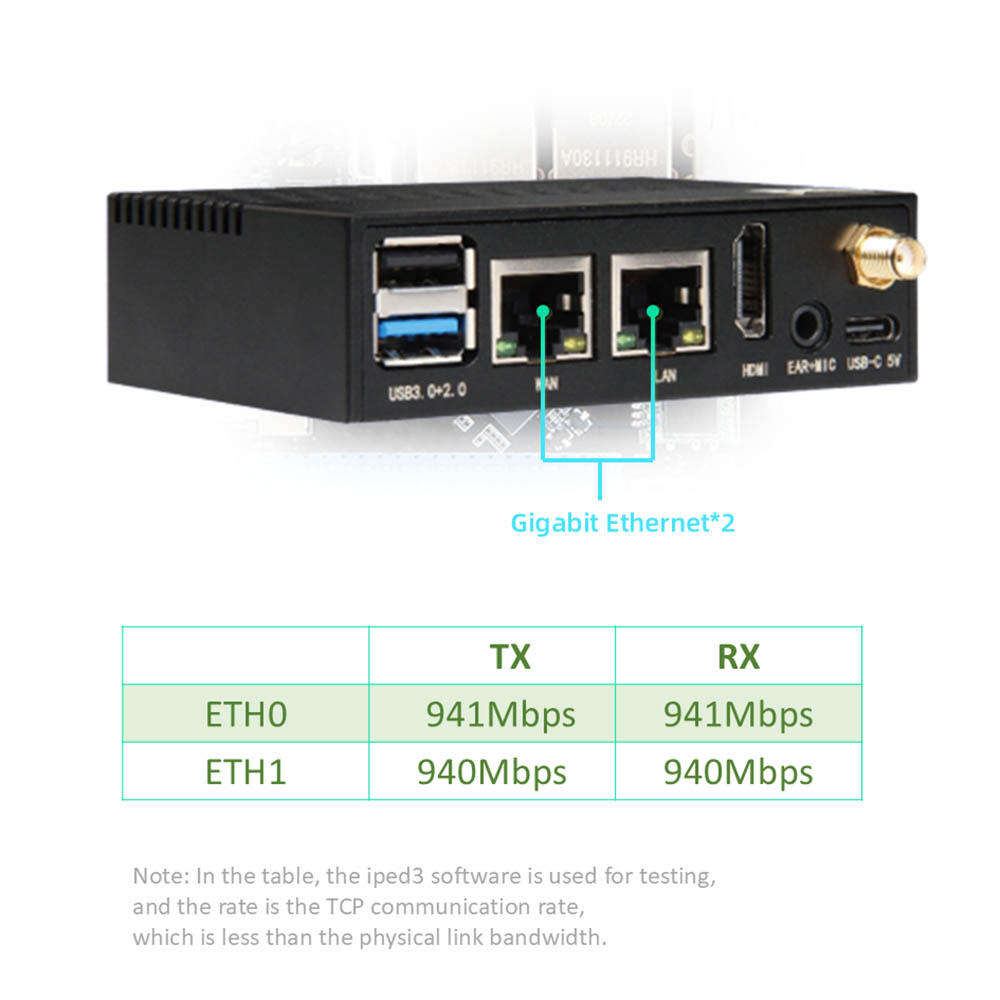

● 이더넷 : 10/100/1000m 적응 형 이더넷 포트*2

● HDMI: HDMI2.0

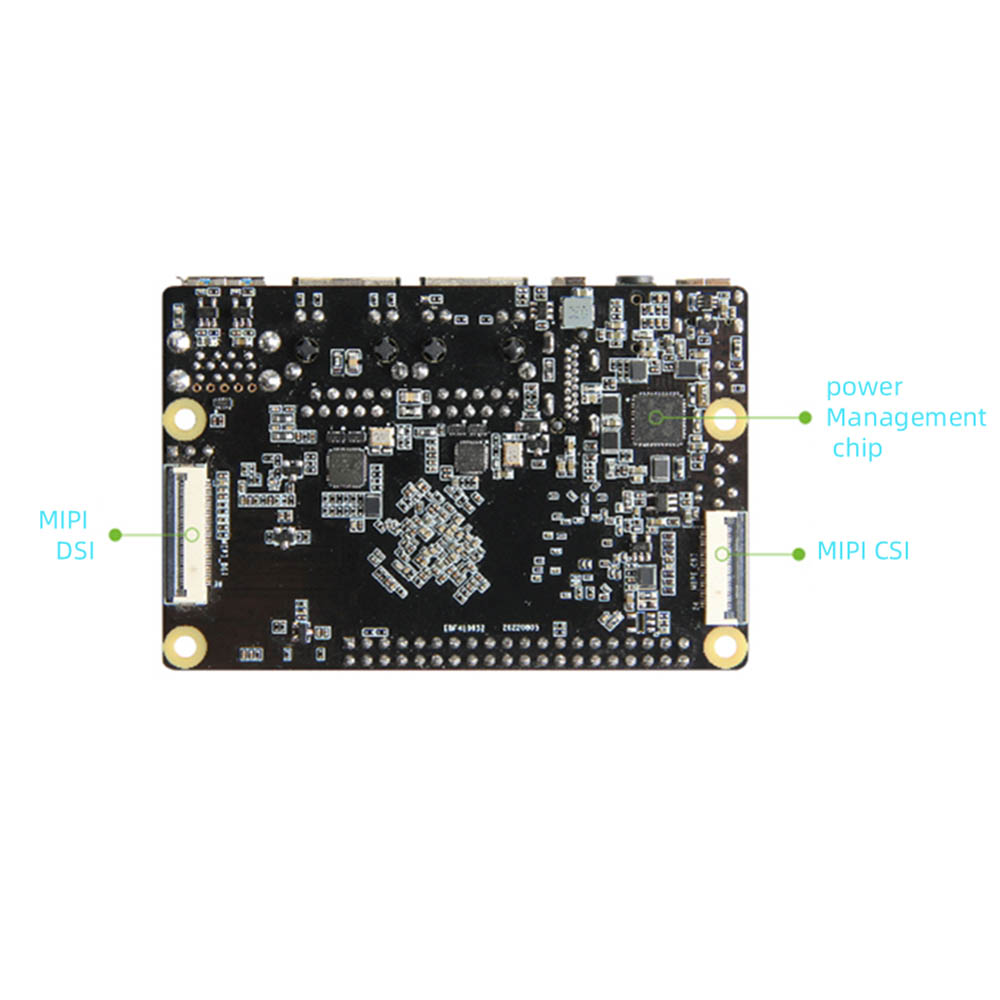

● 인터페이스 표시 : MIPI-DSI MIPI 화면 인터페이스

● MIPI-CSI : MIPI 카메라 인터페이스

● USB2.0 : Type-A 인터페이스*1 (호스트); 유형 C 인터페이스 *1 (OTG), 펌웨어 연소 인터페이스의 경우 전원 인터페이스와 공유

● USB3.0 : Type-A 인터페이스*1 (호스트) 40pin 인터페이스 호환

● Raspberry Pi 40Pin 인터페이스를 사용하여 PWM, GPIO, I²C, SPI, UART 지원

● 기능

● 디버그 직렬 포트 : 기본 매개 변수 1500000-8- N-1

● TF 카드 홀더 : Micro SD (TF) 카드 부팅 시스템, 최대 128GB 지원

● 오디오 인터페이스 : 헤드폰 출력 + 마이크 입력 2 in 1 인터페이스

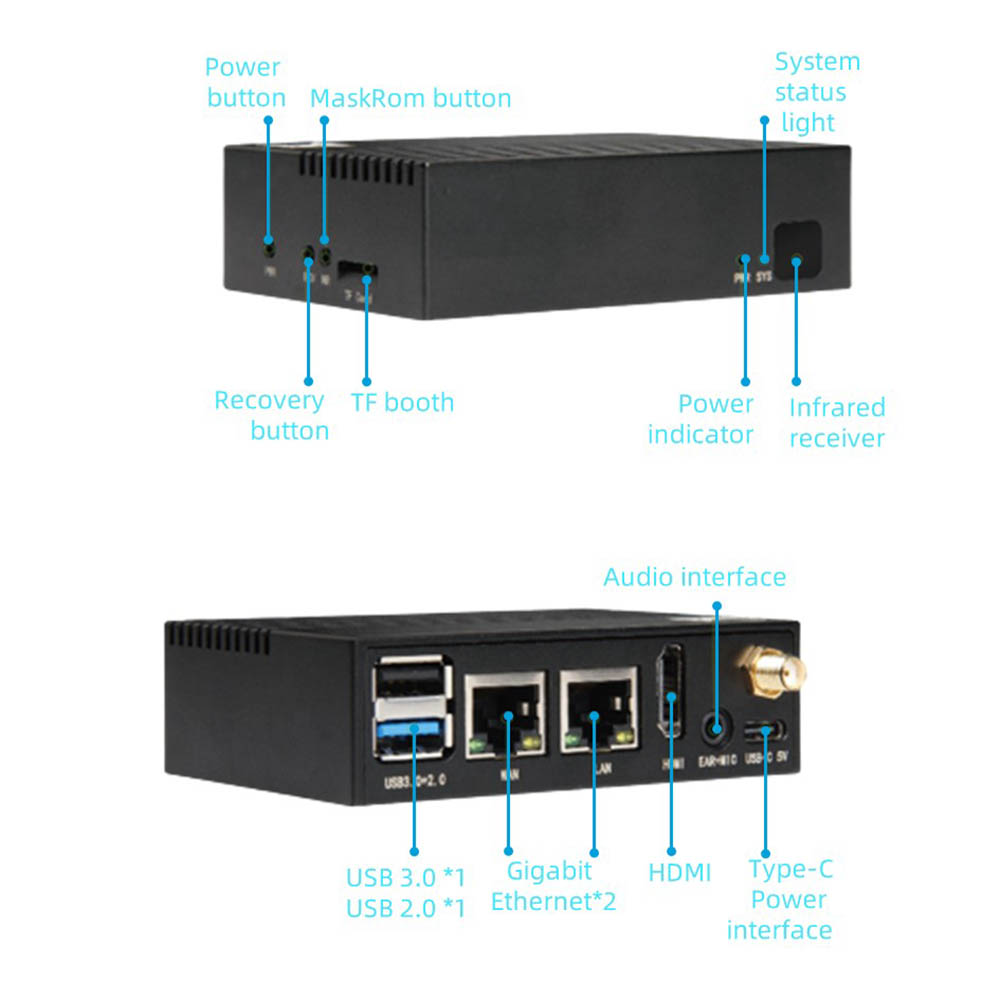

● 버튼 : 전원 버튼; 마스크 롬 버튼; 복구 버튼

● 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

● 팬 인터페이스 : 열 소산을위한 팬 설치 지원

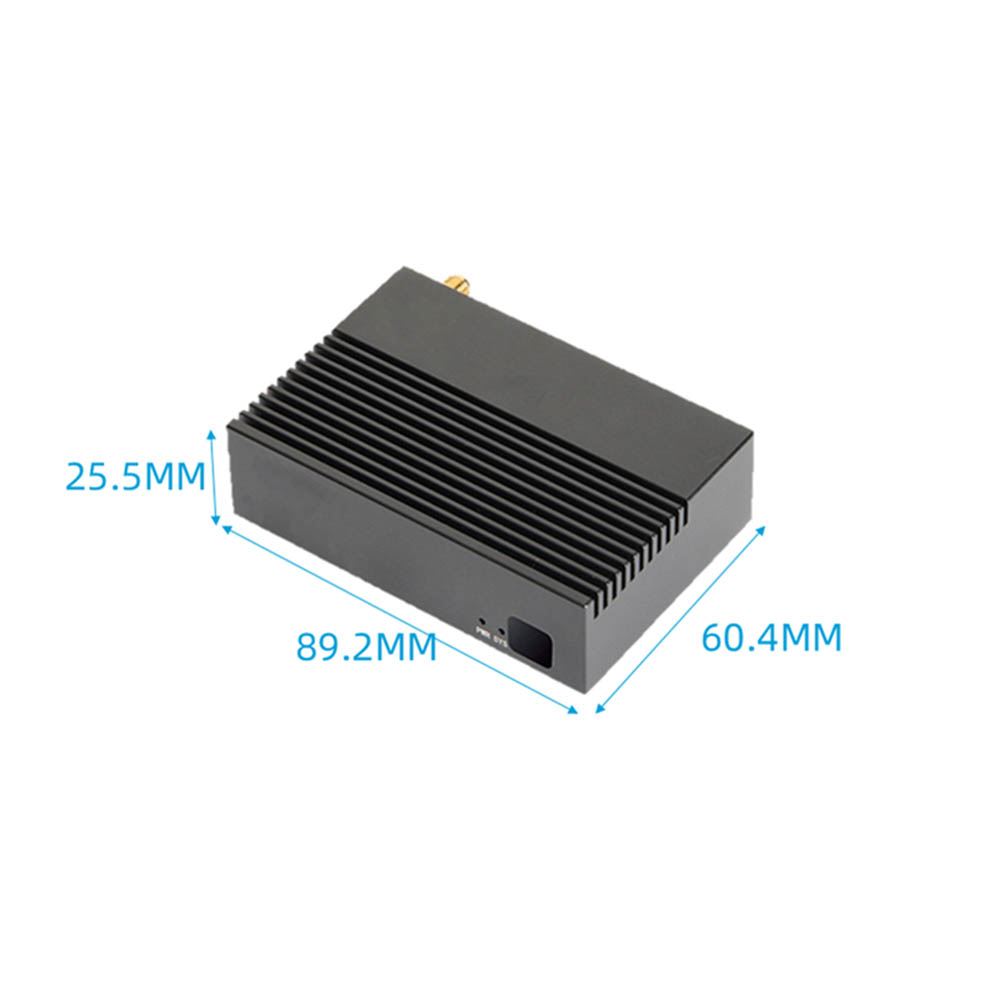

사례 매개 변수는 다음과 같습니다

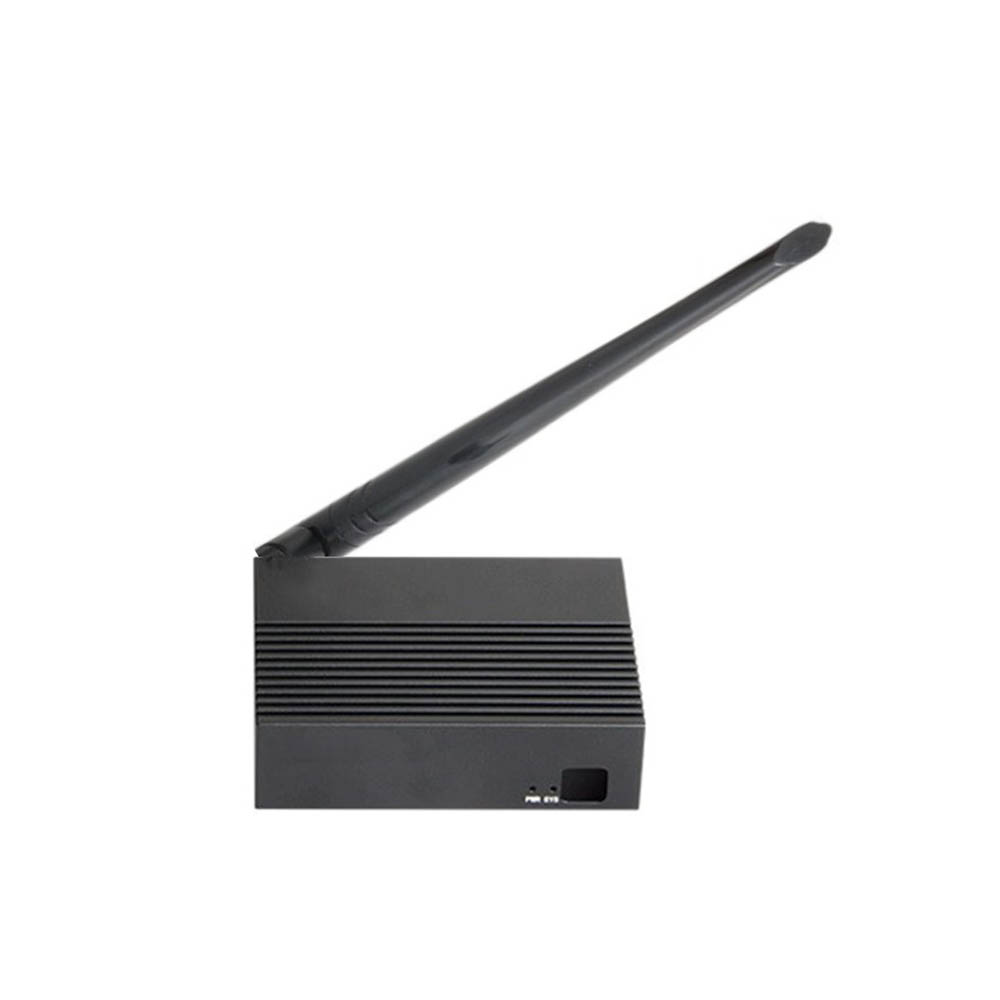

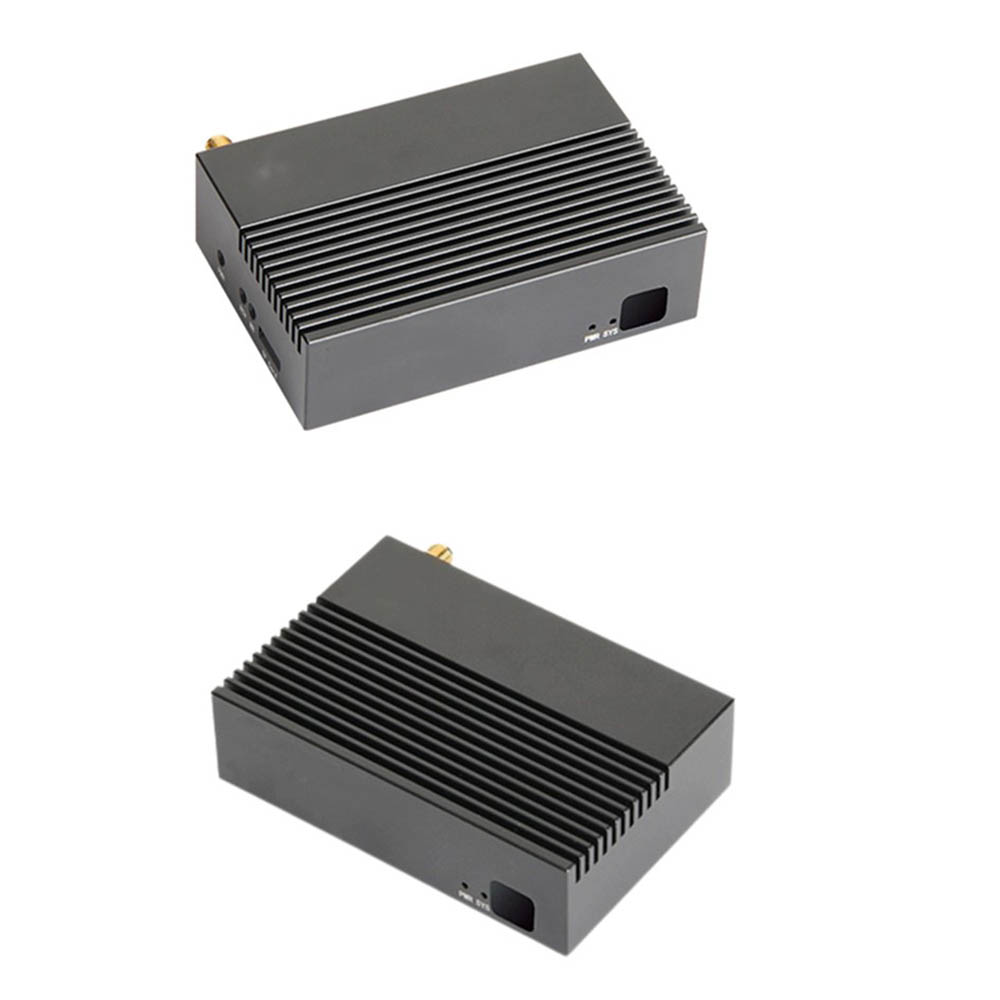

사례 세부 사항
