Rockchip RK3576 올인원 에지 솔루션

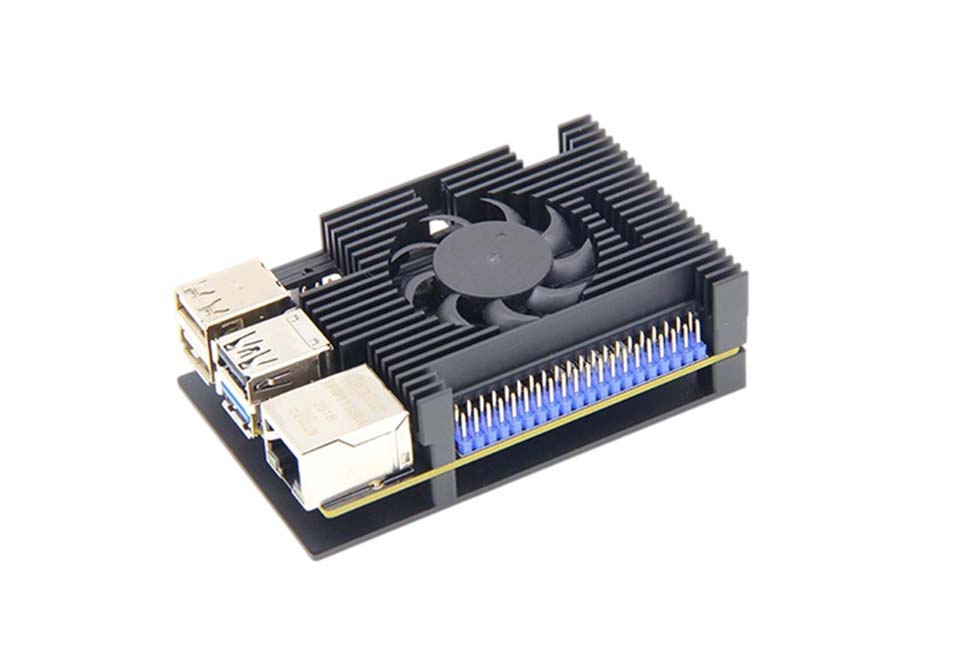

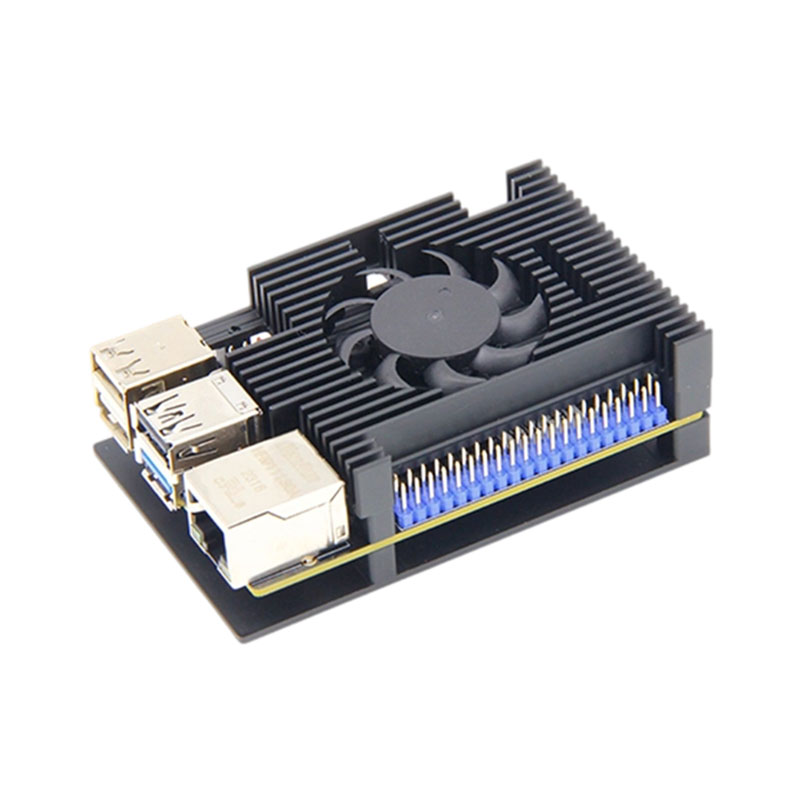

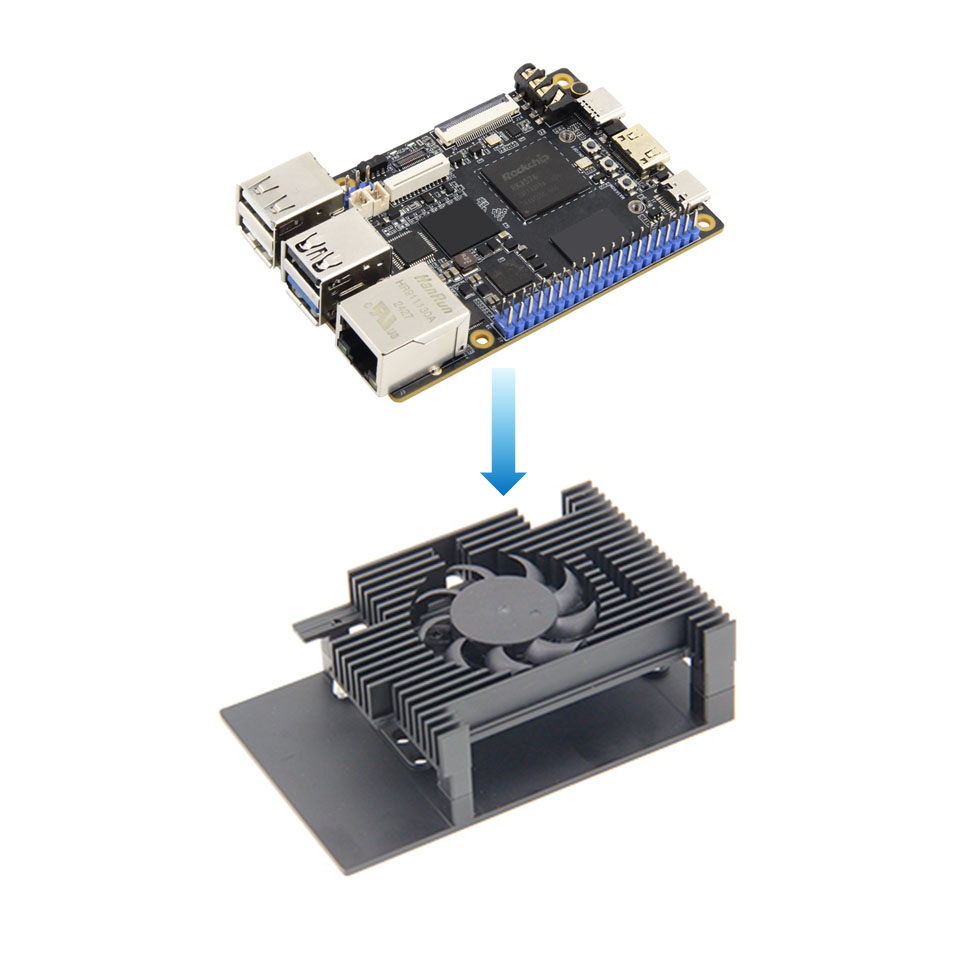

RK3576 AI 컴퓨팅 박스는 RK3576 SBC 및 금속 케이스로 구성됩니다.

RK3576 마더 보드 소개

● RK3576 마더 보드는 디스플레이, 제어, 네트워크 전송, 파일 스토리지, 에지 컴퓨팅 및 기타 시나리오에 사용할 수 있습니다.

● Rockchip RK3576을 기본 칩으로 사용하면 주요 주파수는 최대 2.2GHz에 도달하여 쿼드 코어 642 비트 Cortex-A72 및 Quad-Core 64 비트 Cortex-A53, 총 8 개의 코어 프로세서 및 ARM Mail-G52 MC3GPU를 통합하여 8K 비디오 디코딩 및 4K 디스플레이 출력을 지원합니다. 다중 화면 디스플레이, 내장 독립적 인 NPU로 다양한 AI 시나리오가 가능합니다.

● 에지에서 AI 잠재력 잠금 해제 - 6Tops NPU는 클라우드 의존성없이 복잡한 모델을 활성화합니다.

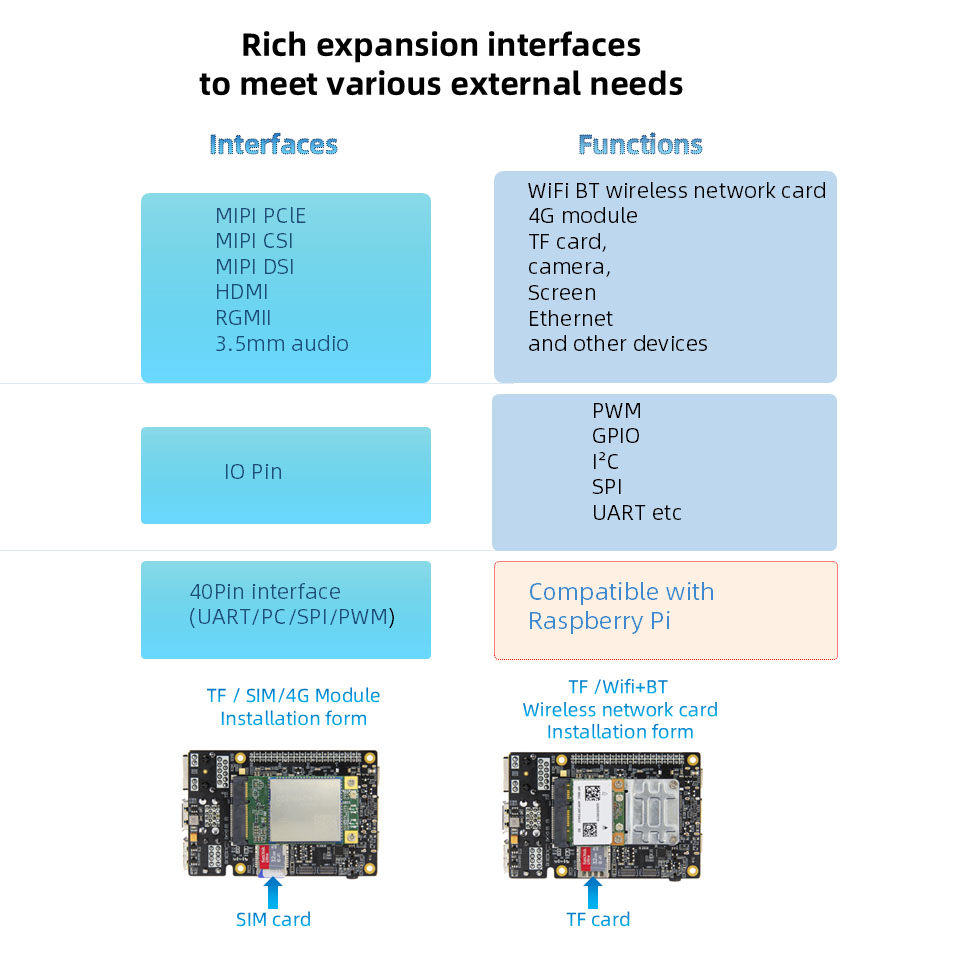

● 풍부한 인터페이스가있는 고도로 통합 된 에지 컴퓨터 :

짐

Raspberry Pi 40-Pin ✔ SIM/TF 카드 지원

Gigabit Lan + 산업 Rs485

● 공식적으로 주류 Android, Debain 및 Ubuntu 운영 체제 이미지를 지원하며 8 개 이상의 다른 응용 프로그램 환경에 적용 할 수 있습니다.

● 완전히 오픈 소스이며 공식 자습서를 제공하며 완벽한 SDK 드라이버 개발 키트, 디자인 회로도 및 기타 리소스를 제공 할 수 있습니다.

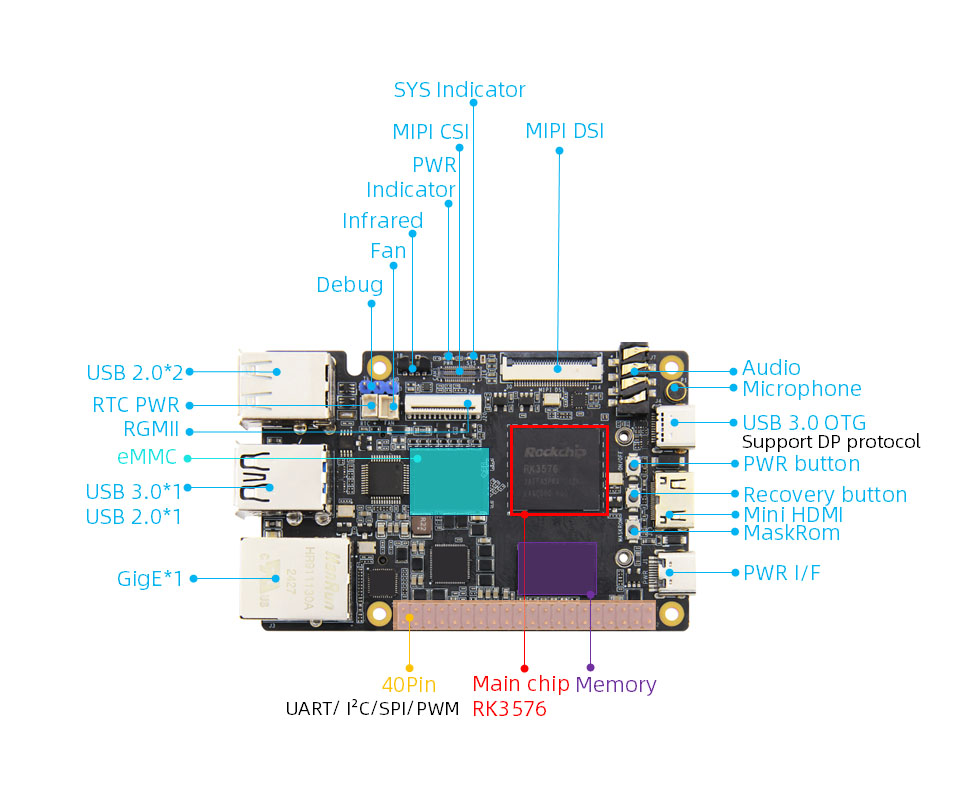

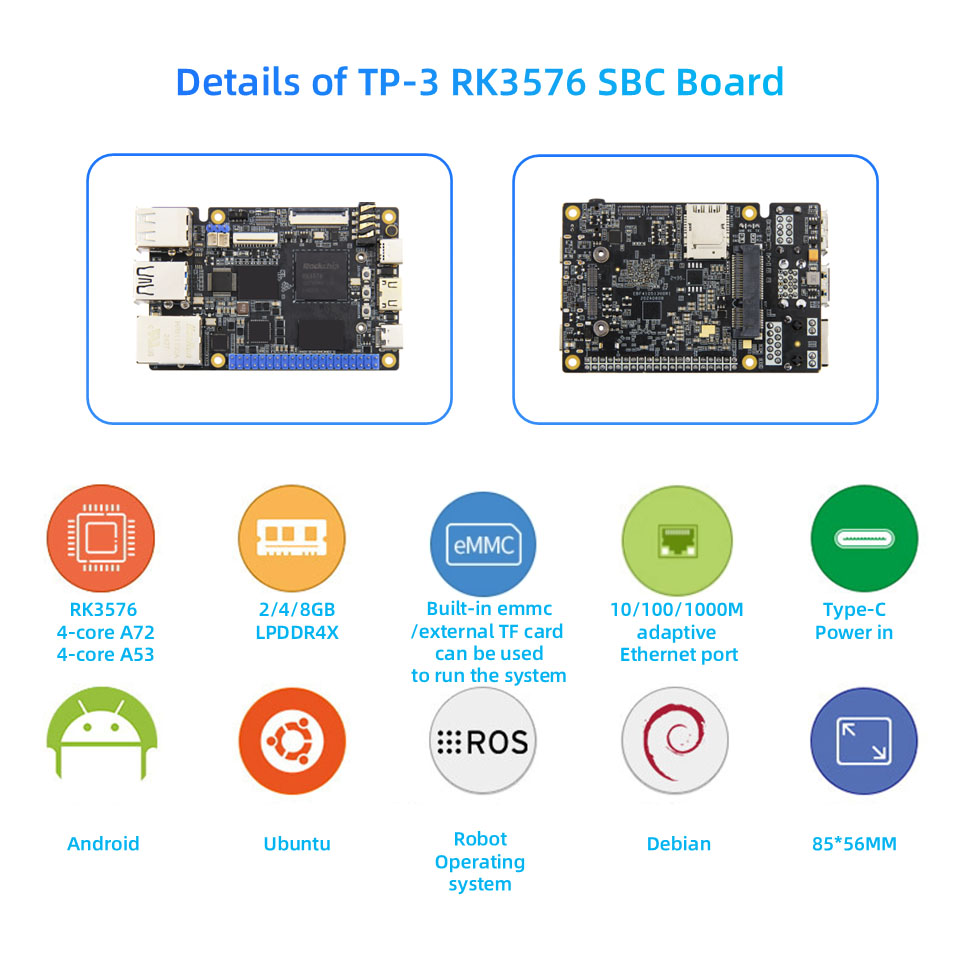

RK3576 보드 하드웨어 구성

● 전원 인터페이스 : 5V@4A DC 입력, Type-C 인터페이스 (데이터 전송 기능 없음)

● 메인 칩 : RK3576 (쿼드 코어 A72 + 쿼드 코어 A53, Mali-G52 MC3, 6T 컴퓨팅 파워)

● 메모리 : 2/4/8GB, LPDDR4X (기타 스토리지 요구 사항을 사용자 정의 할 수 있음)

● 스토리지 : 0/32/64GB, EMMC (기타 스토리지 요구 사항을 사용자 정의 할 수 있음)

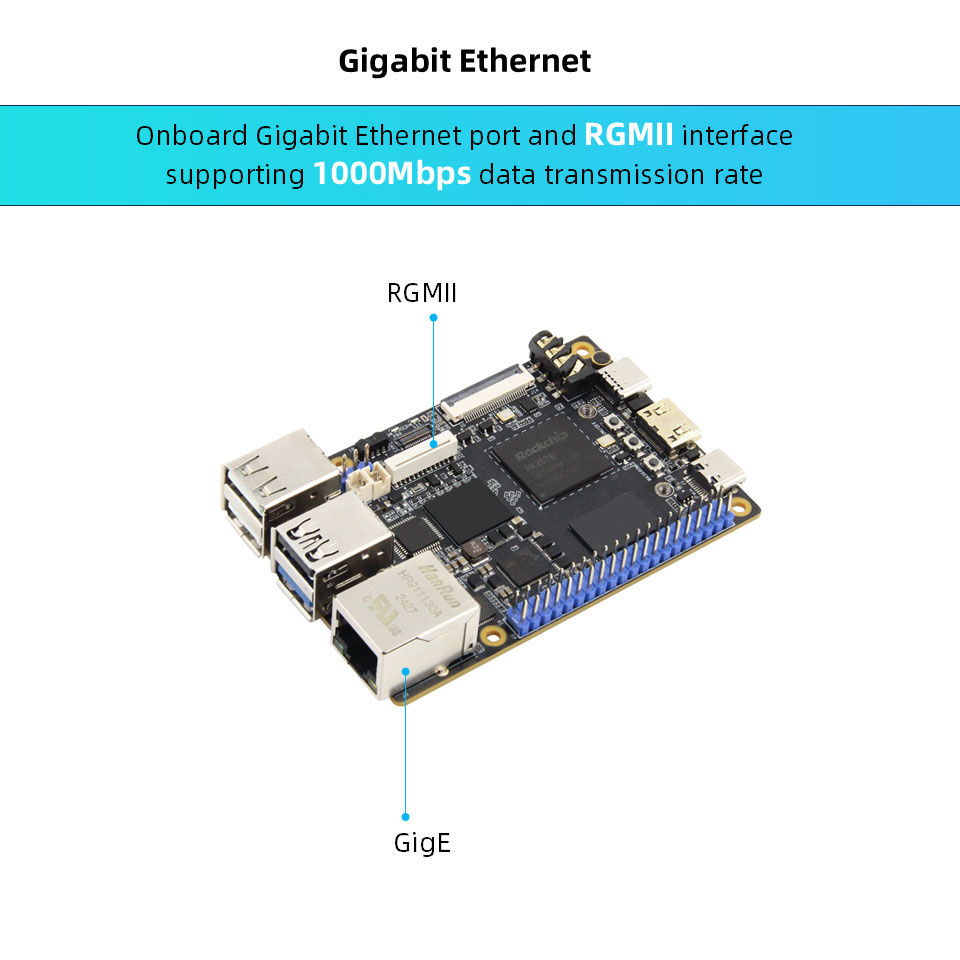

● 이더넷 : 기가 바트 네트워크 포트*1은 10/100/1000Mbps 데이터 전송 속도를 지원합니다. RGMI 인터페이스*1, 10/100/1000MBPS 데이터 전송 속도를 지원하며 RGMII 기가비트 이더넷 모듈에 연결할 수 있습니다.

● HDMI : HDMI2.1 출력*1, 다른 화면이있는 멀티 스크린 디스플레이, 최대 해상도 4K@120fps

● MIPI-DSI : MIPI 스크린 인터페이스 * 1은 산불 MIPI 화면에 연결할 수 있으며 다른 화면이있는 여러 화면, 2560 * 1600 @ 60fps의 가장 높은 해상도를 가진 단일 MIPI 모드를 지원합니다.

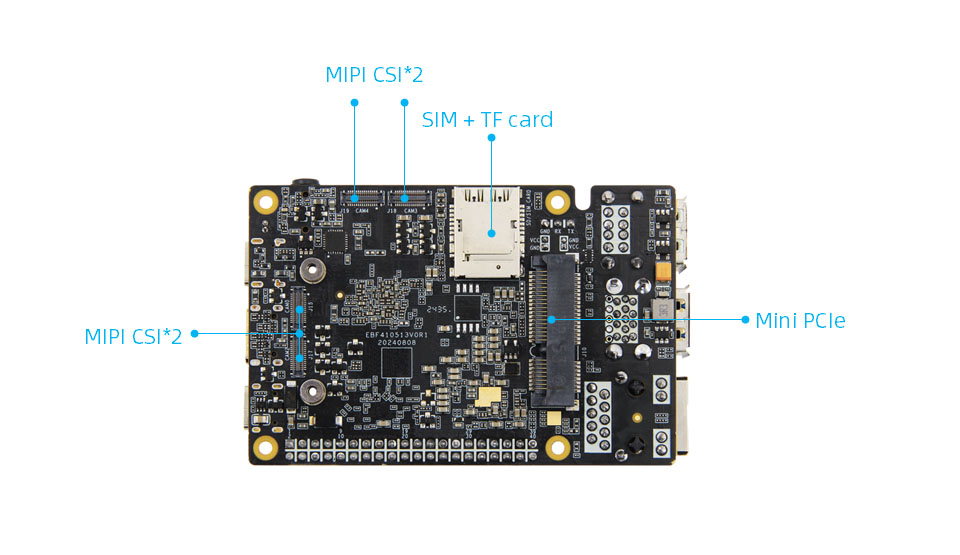

● MIPI-CSI : 2 * 15 핀 BTB 카메라 인터페이스 * 5 (전면 * 1, 뒤 * 4), MIPI 카메라에 연결할 수 있습니다.

● USB2.0 : Type-A 인터페이스 * 3 (호스트)

● USB3.0 : Type-A 인터페이스 * 1 (호스트); 펌웨어 연소 인터페이스의 경우 DP 프로토콜을 지원하는 Type-C Interface * 1 (OTG)은 다른 화면과 함께 사용할 수 있습니다.

● PCLE 인터페이스 : 미니 PCLE 인터페이스, 전체 높이 또는 반 높이 WiFi 네트워크 카드, 4G 모듈 또는 기타 미니 -PCLE 인터페이스 모듈과 함께 사용할 수 있습니다.

● SIM+TF 카드 홀더 : SIM 카드 및 마이크로 SD (TF) 카드를 동시에 삽입 할 수 있고, TF 카드를 지원하여 시스템을 시작하려면 최대 512GB, 4G 모듈과 함께 SIM 카드 기능을 사용해야합니다.

● 40pin 인터페이스 : Raspberry Pi 40Pin 인터페이스와 호환되는 PWM/GPIO/C/SPI/UART 기능 지원

● 디버그 직렬 포트 : 기본 매개 변수 1500000-8-N-1

● 오디오 : Micin*1, 커패시터 마이크; 헤드폰 출력 + 마이크 입력 2-in-1 인터페이스*1

● 버튼 : 전원 버튼*1; 마스크 롬 버튼*1; 복구 버튼*1

● LED : 전력 표시기*1; 시스템 표시기*1

● 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

● RTC : RTC 전원 소켓*1

● 팬 인터페이스 : 냉각 용 5V 팬 설치 지원
