Allwinner H618 핵심 보드

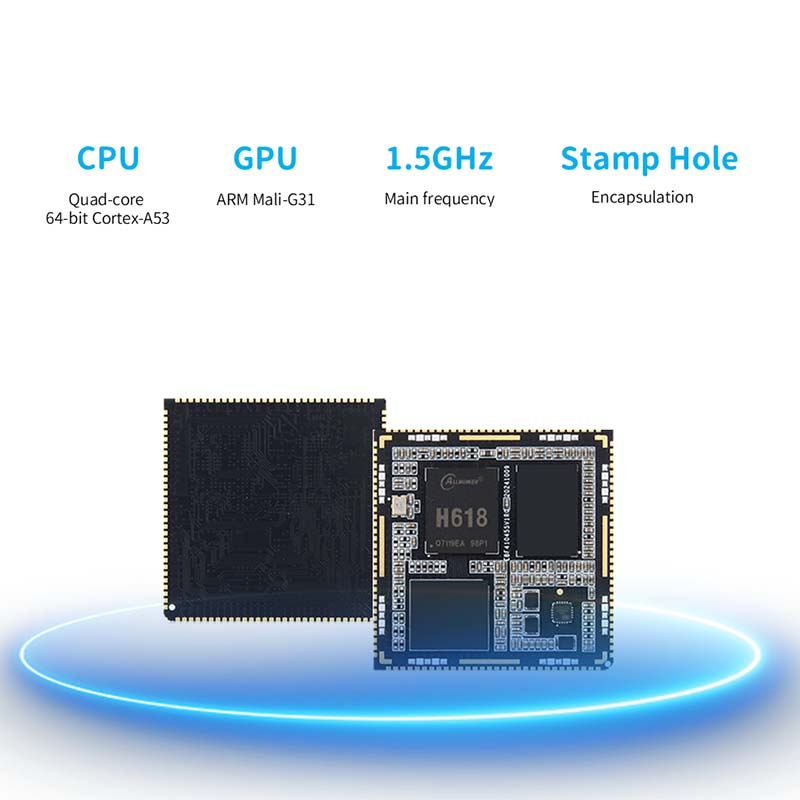

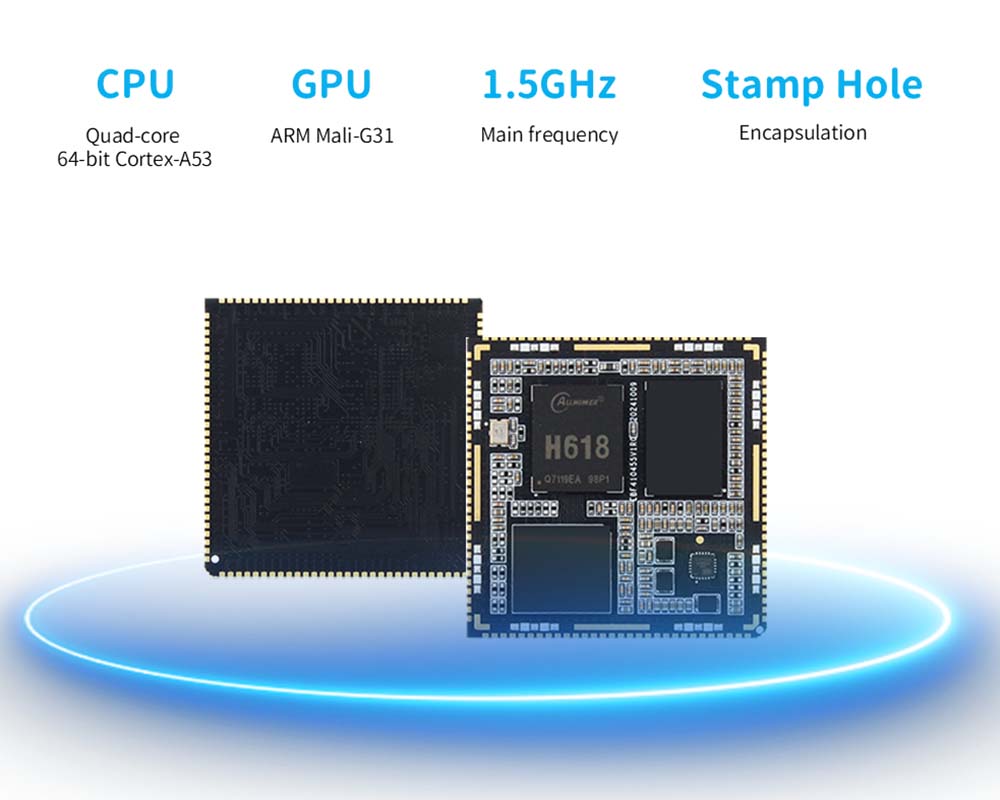

●이 A1 스탬프 홀 코어 보드 (TP-A1CS)는 AllWinner H618을 메인 칩, 64 비트 쿼드 코어 코르텍스 A53 프로세서, 주요 주파수 1.5GHz, 풍부한 오디오 및 비디오 인터페이스와 함께 통합 된 MALI-G31GPU를 사용하여 TV 상자, 스마트 스크린 및 기타 필드에서 널리 사용될 수 있습니다.

● 여러 비디오 형식의 인코딩 및 디코딩을 지원하고 최대 8K@24fps H.265 디코딩 및 4K@25fps H.264 인코딩을 지원하며 최대 4K@60fps HDMI 디스플레이 출력을 지원합니다.

● 두 가지 메모리 및 스토리지 옵션, 메모리 LPDDR4 옵션 2GB/4GB, 스토리지 EMMC 3 옵션 8GB/32GB를 제공합니다.

● 스탬프 홀 인터페이스 디자인 채택 보드의 크기는 40*40mm, 작고 절묘하며 6 층의 검은 색 침지 금입니다. DDR 외에도 EMMC 버스, LRADC, I0은 완전히 이끌었습니다.

● 주변 장치 인터페이스는 풍부하고 코어 보드는 우표 구멍 연결을 통해 USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART 및 기타 인터페이스를 이끌어냅니다.

● 공식적으로 주류 Android TV, Debain, Ubuntu 운영 체제 이미지를 지원하며 6 개 이상의 다른 응용 프로그램 환경에 적용 할 수 있습니다.

● 일치하는 Wildfire Luban Cat A110 전체 보드는 자습서 및 SDK 드라이버 개발 키트를 제공하며 정보는 완전히 오픈 소스이며 사용자가 사용하고 2 차 개발에 편리합니다.

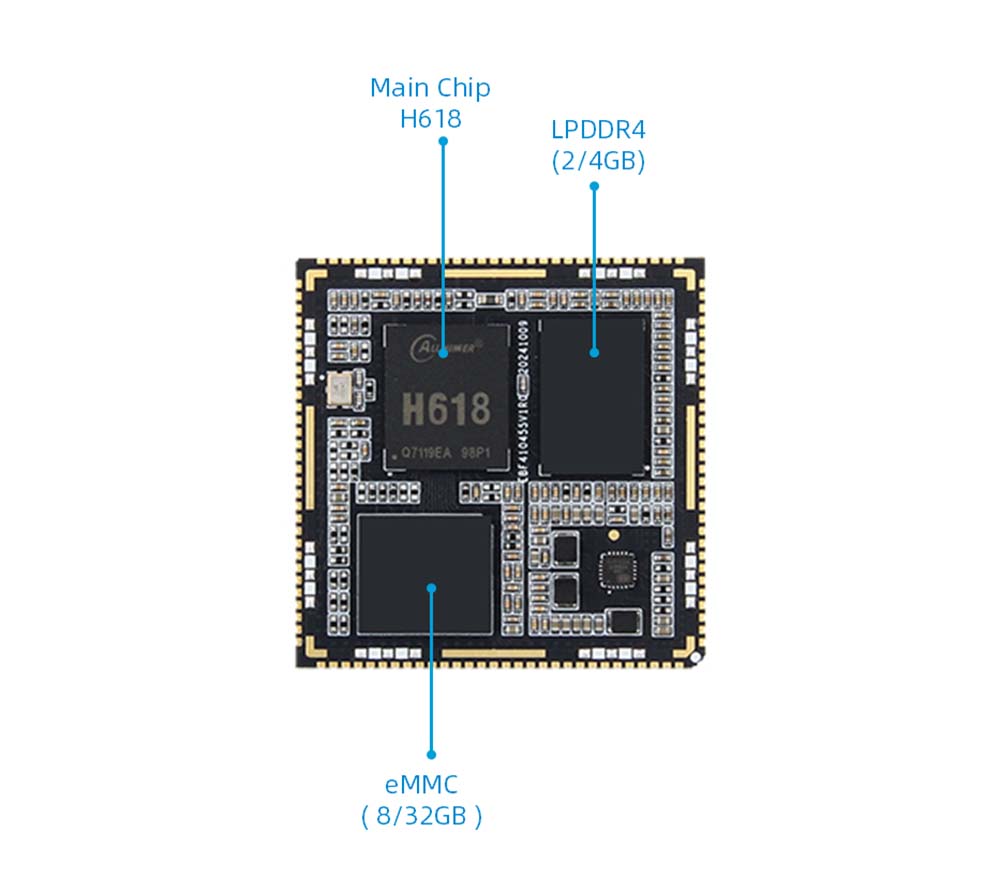

H618 핵심 보드 매개 변수

● 메인 칩 : Allwinner H618

● CPU : 4 코어 64 비트 Cortex-A53

● COPP : ARM Malizo-G31

● 메모리 : 온보드 LPDDR4, 2/4GB

● 스토리지 : EMMC, 8/32GB는 EMMC 부팅 시스템을 지원합니다

● 인터페이스 : DDR, EMMC BUS, LRADC, 8 USB 전용, 1 AP 재설정 핀 1 개를 포함하여 GPI088을 포함한 10 개의 전체 리드 외에도 10 개의 전체 리드

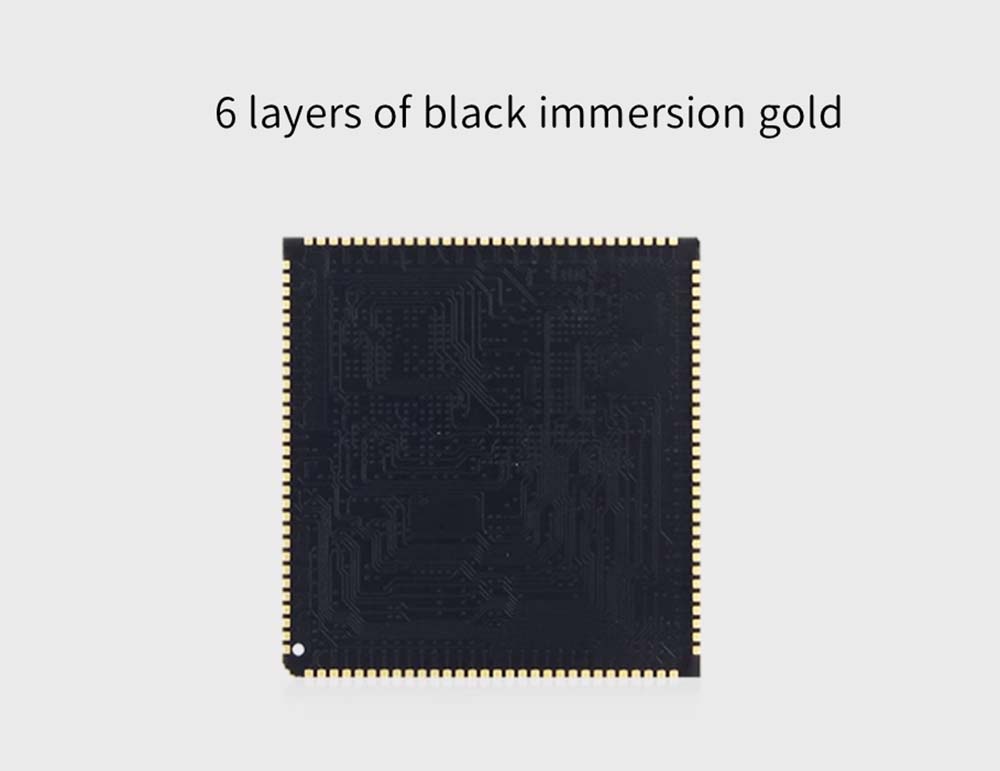

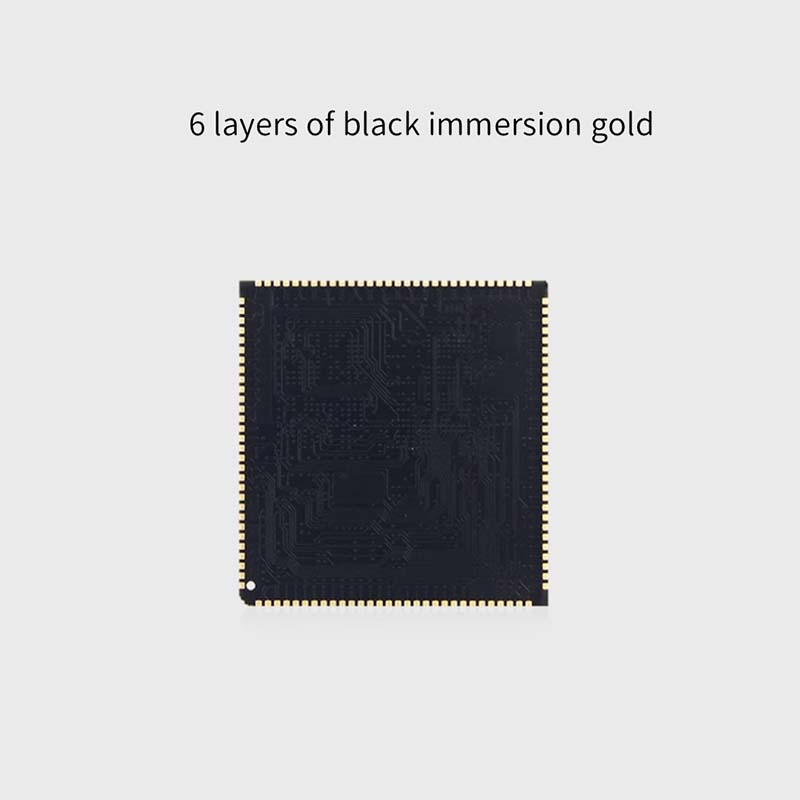

● PCB : 6 개의 레이어, 몰입 금 디자인

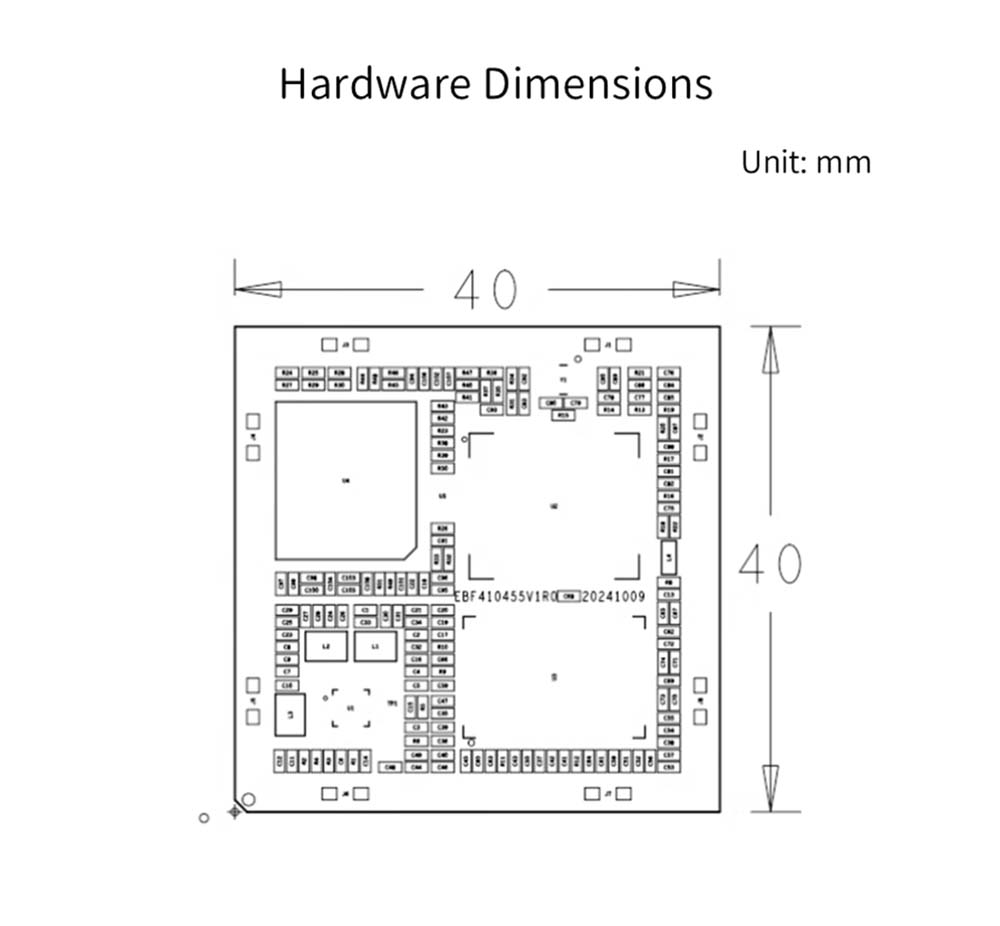

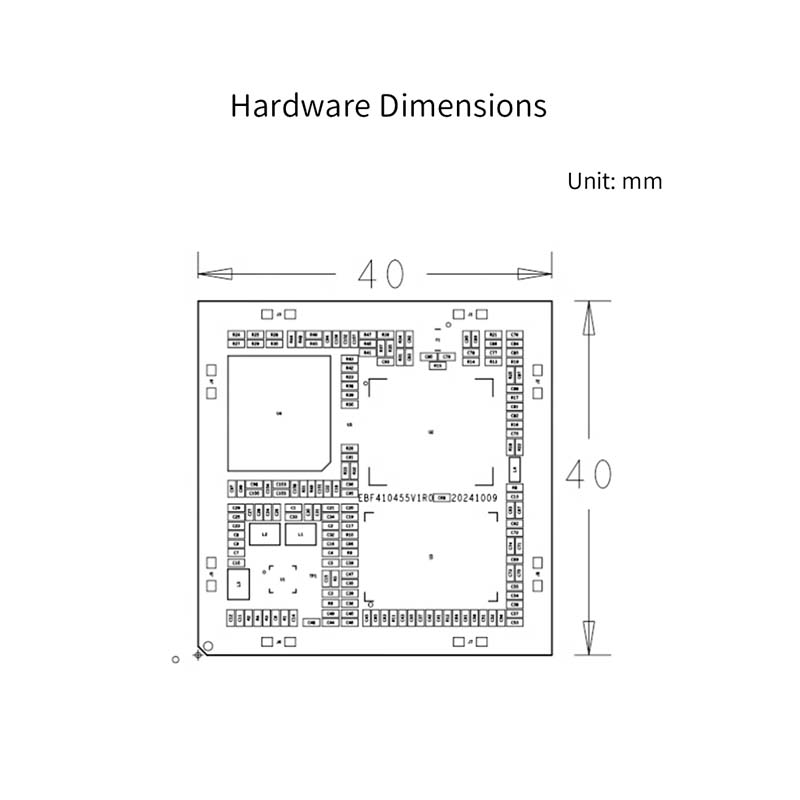

● 크기 : 40*40mm

신호 인터페이스

● 네트워크 포트 : 1 기가비트 이더넷

● JTAG : 1

● 오디오 : 1, 왼쪽 및 오른쪽 채널

● 직렬 포트 : 6

● 12C : 5

● SPI : 2

● PWM : 4

● 12s : 3

● USB OTG : 1

● USB 호스트 : 3

● HDMI : 1

● SD : 1

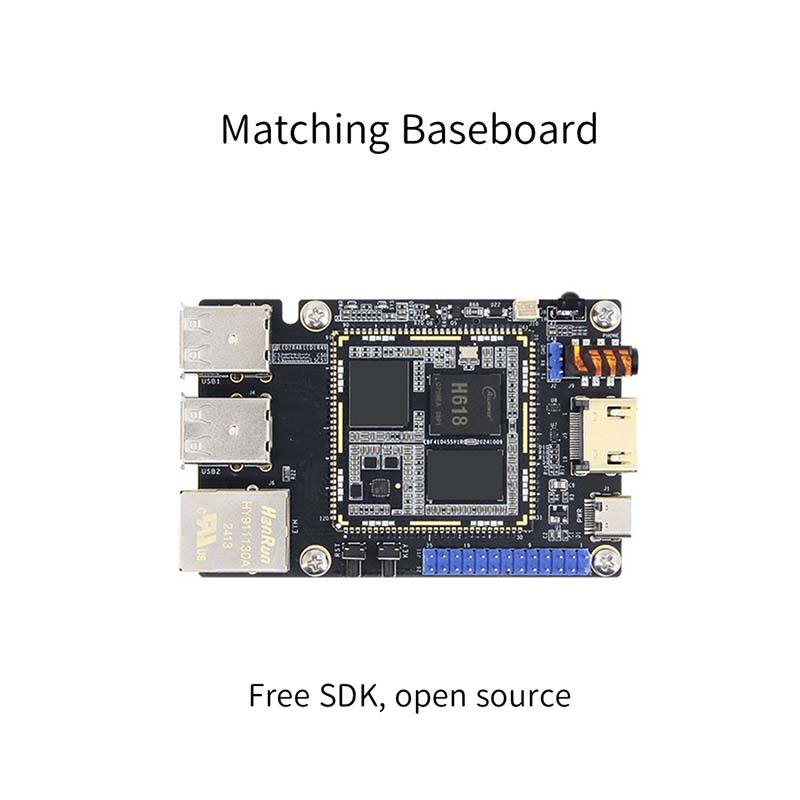

일치하는베이스 보드를 사용할 수 있습니다

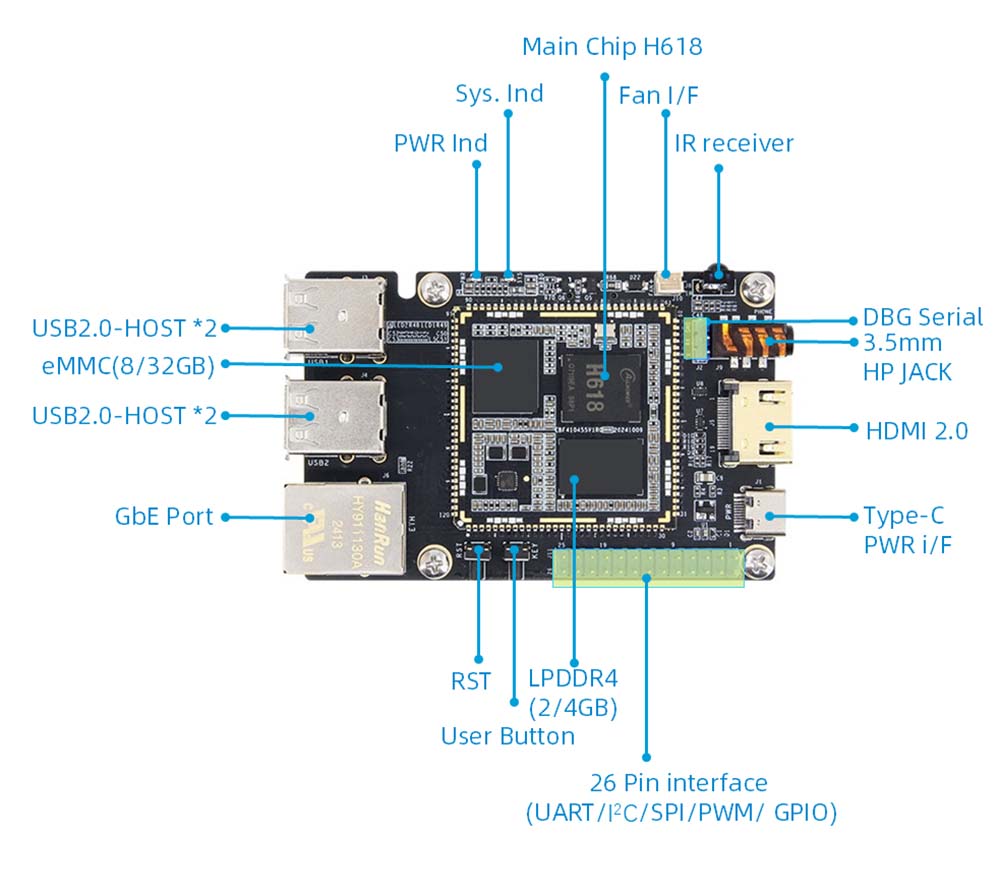

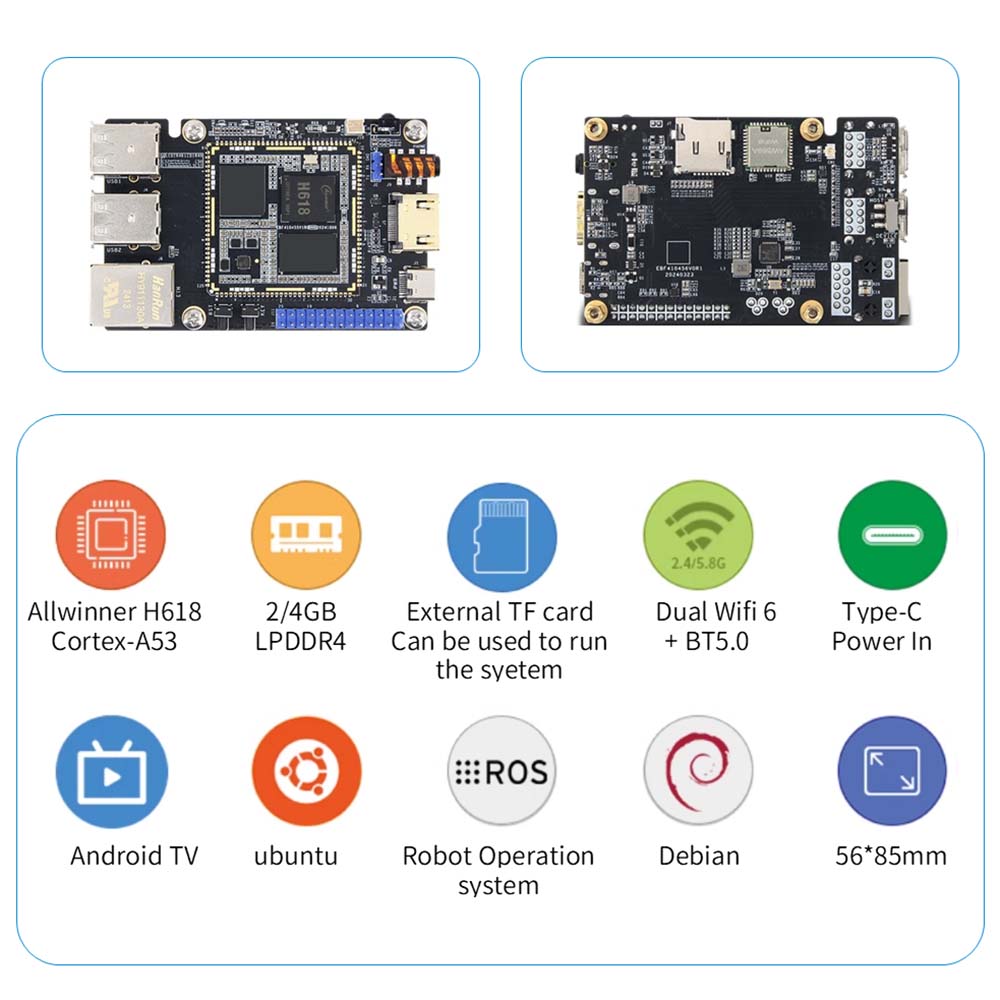

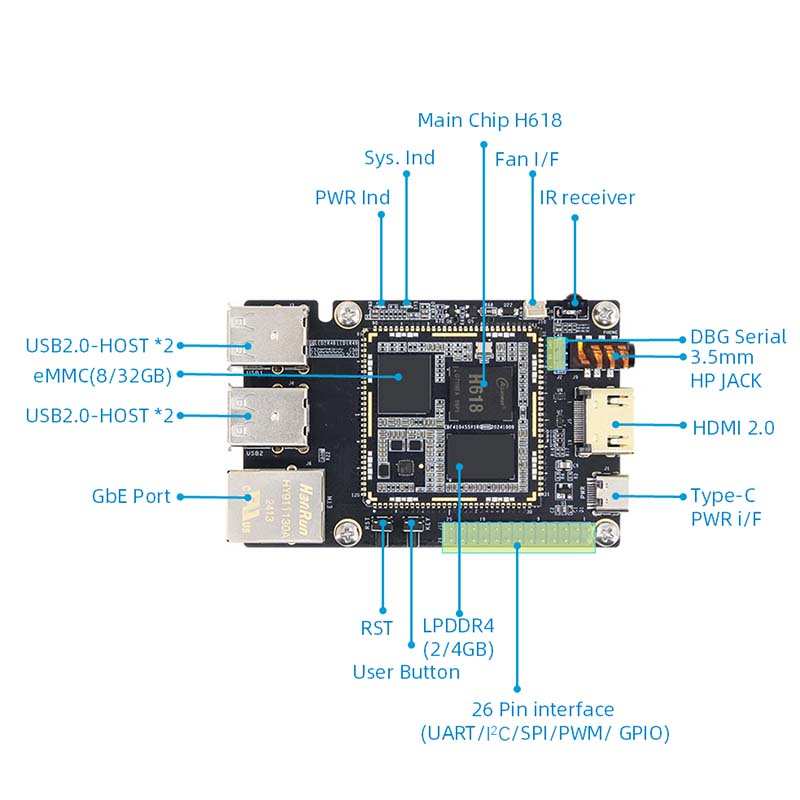

H618 마더 보드 하드웨어 매개 변수

1. CPU : 메인 칩 : Allwinner H618, 4 코어 64 비트 Cortex-A53

2. GUU : MM G31 MP2

3. 메모리 : 온보드 LPDDR4, 2/4GB

4. 스토리지 : EMMC, 8/32GB는 EMMC 부팅 시스템을 지원합니다

5. 전원 인터페이스 : 5V@3A DC 입력, Type-C 인터페이스, 이미지를 태우는 데 사용할 수 있습니다.

6. Y 이더넷 : 10/100/1000m 적응 형 이더넷 포트

7. USB2.0 : USB 호스트 타입 A 인터페이스*4

8. USB-OTG 선택 스위치 : 유형 -A로 전환했을 때 호스트, Type-C로 전환했을 때 장치

9. HDMI : HDMI2.0 스크린 인터페이스*1, Linux 시스템에서 1920x1080@60fps를 지원하고 Android TV 시스템에서 4096x2160@60fps를 지원합니다.

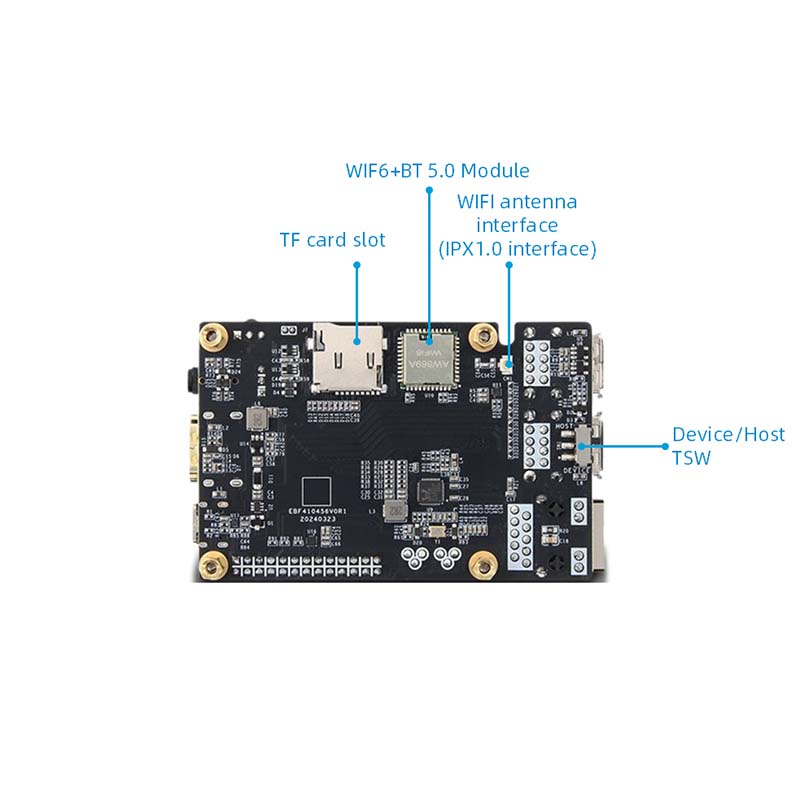

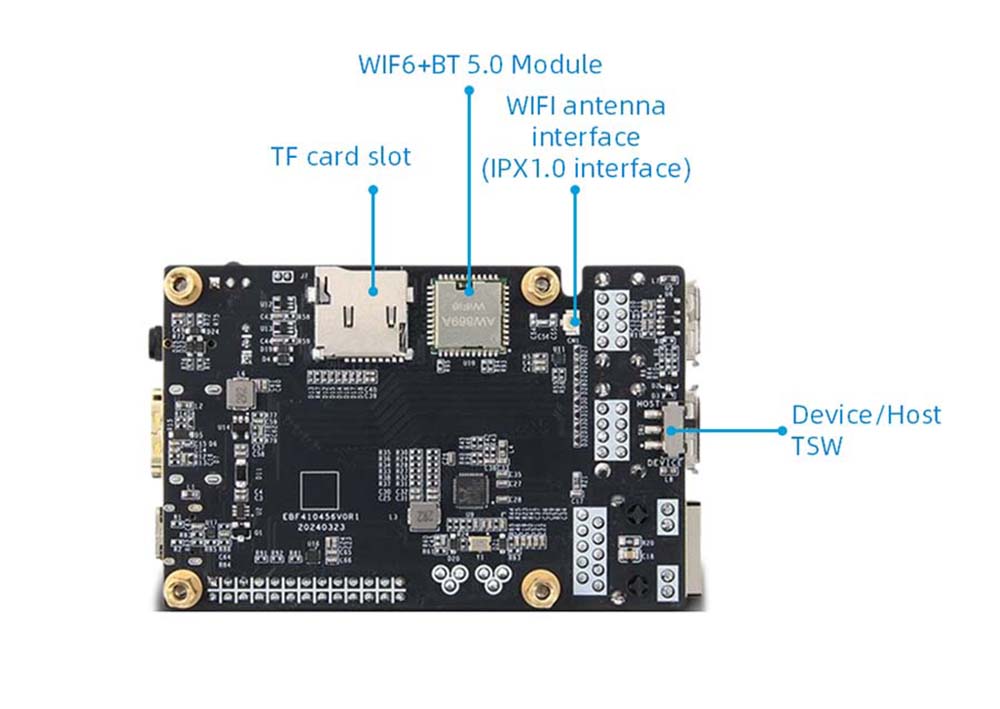

10. Wi-Fi+Bluetooth : 온보드 지원 2.4G/5.8g 듀얼 대역 WiFi6+BLE5.0, 모델 : AW869A

11. TF 카드 홀더 : SD3.0 인터페이스, 최대 512GB를 지원하고 TF 카드 부팅 시스템을 지원합니다.

12. i0 인터페이스 : 26 핀 2.54 핀 인터페이스, GPIO, SPI, I2C, UART, PWM 기능 지원

13. 디버그 직렬 포트 : 기본 매개 변수 115200-8-N-1

14. 오디오 : 3.5mm 헤드폰 인터페이스*1;

15. 버튼 : 재설정 버튼*1, 사용자 버튼*1

16 LED : 전력 표시기*1; 시스템 표시기 "1

17. 적외선 수신기 : 적외선 원격 제어 기능을 지원합니다

18. 팬 인터페이스 : 열 소산을위한 5V 팬 설치 지원

19. 크기 : 56*85mm
