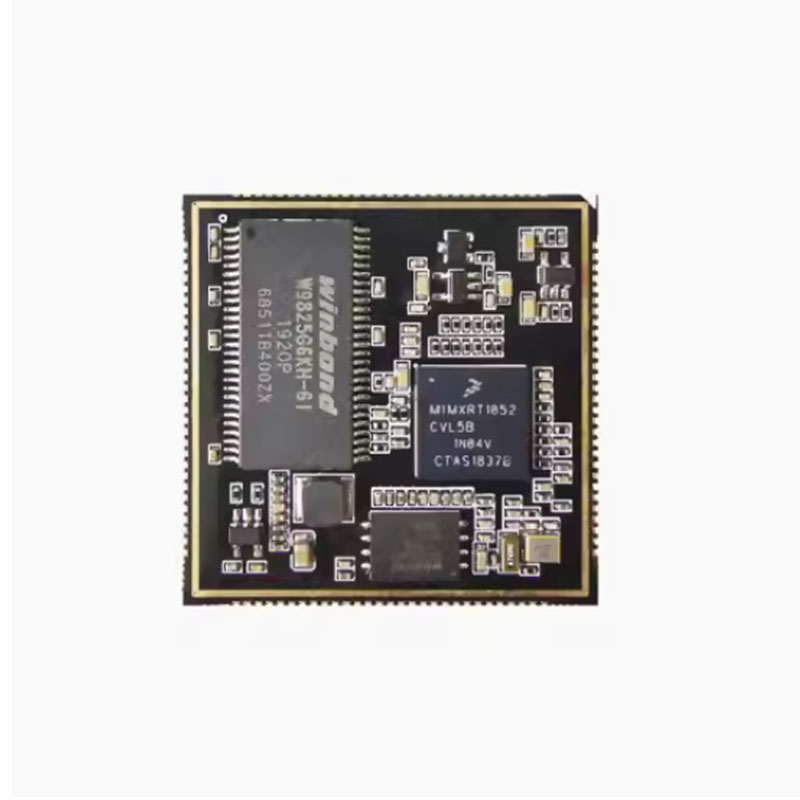

NXP I.MX RT1052 코어 보드

●이 RT1052 S2 코어 보드는 NXP MIMXRT1052CVL5B 프로세서를 기반으로 설계되었습니다.

● 전체 보드의 구성 요소는 산업 등급 재료로 만들어집니다.

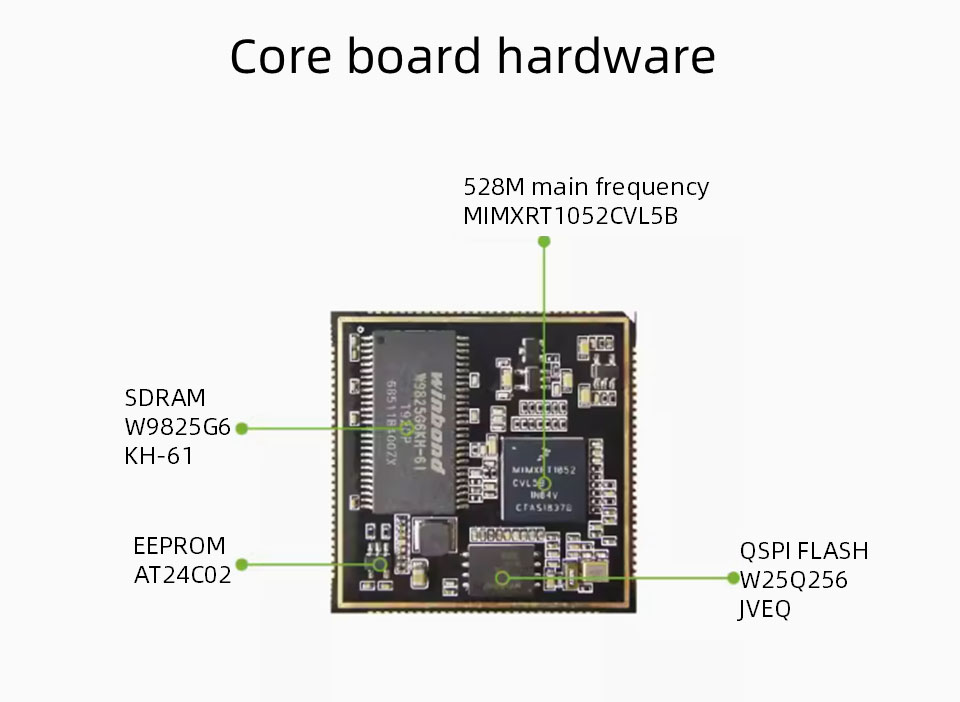

● 핵심 보드의 하드웨어 리소스에는 포함됩니다

● 32MB SDRAM, 32MB 또는 플래시 및 256B EEPROM.

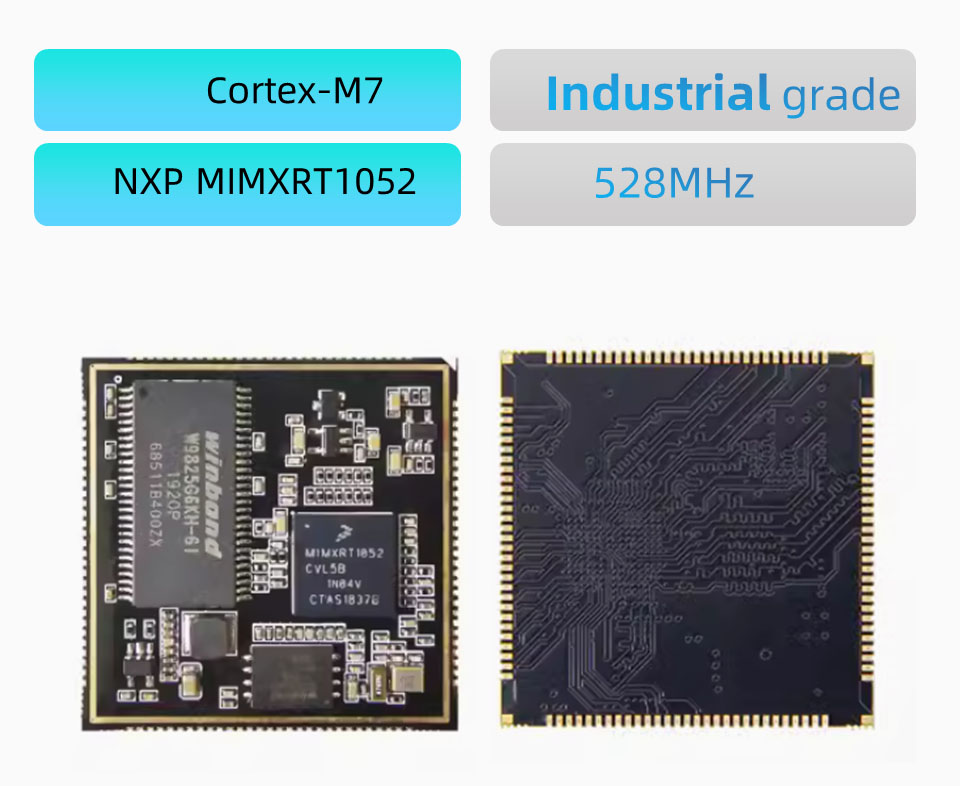

● PCB는 전체 크기의 38*38mm, 총 116 개의 핀 및 1.0mm의 6 층 블랙 몰입 골드 디자인을 채택합니다. SEMC 버스를 제외하고 칩의 나머지 10 핀이 모두 이어집니다.

핵심 보드 신호 인터페이스 매개 변수

메인 칩 : MIMXRT1052CVL5B, Cortex-M7 코어, 주 주파수 528MHz

SDRAM : 2MB, TSSOP 패키지, 브랜드 윈 본드, 산업 등급

플래시 : 32MB, WSON8 패키지, 브랜드 윈 본드, 산업 등급

EEPROM : AT24C02 256B

이더넷 Phy : 없음

PCB 크기 : 38*38mm

전원 공급 장치 : 3.3V

방패 덮개 : 방패 덮개 없음

gpio : 116 핀, 1.0mm 핀 간격, SEMC 버스를 제외하고 다른 모든 I0가 나옵니다.

작동 온도 : -40 ~ 85 ° C, 산업 등급

핵심 보드 신호 인터페이스

● LCD : 1 채널

● USB : 고속 Phy가있는 2 개의 채널

● SDIO : 2 채널

● I²C : 4

● SPI : 4

● UART : 8

● SAI : 3

● ADC : 2 (각 16 채널), 12 비트

● PWM : 4

● JTAG : 1 채널

● SPDIF : 2 채널

● 캔 : 2

● 참고 : 위의 데이터는 재사용 될 수 있습니다. 참조 설계로서 핵심 보드 핀 설명을 참조하십시오.

참고 : 보드는 최소 주문 500으로 사용자 정의 할 수 있습니다.
