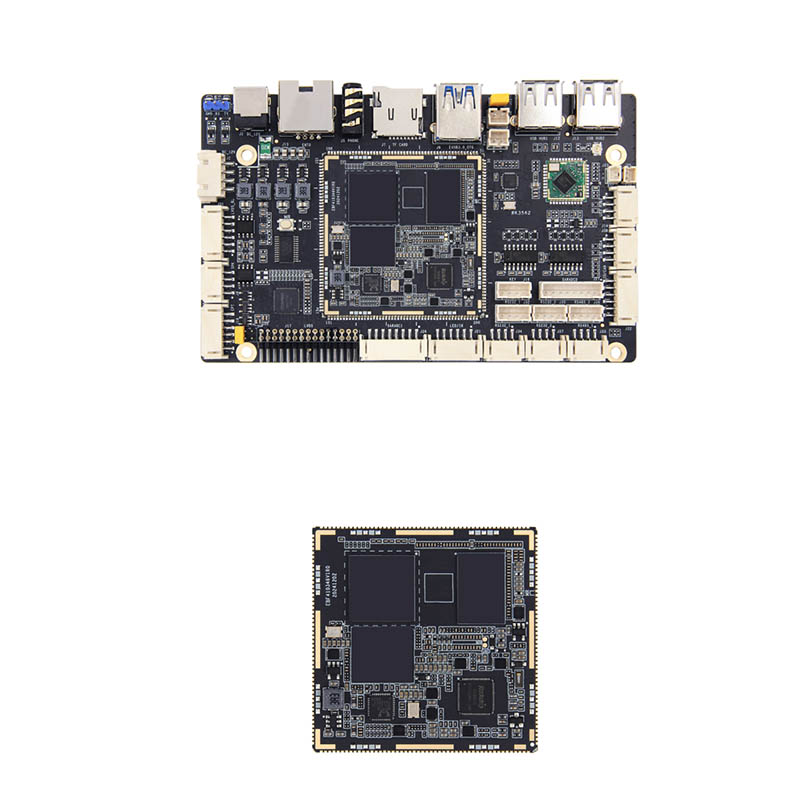

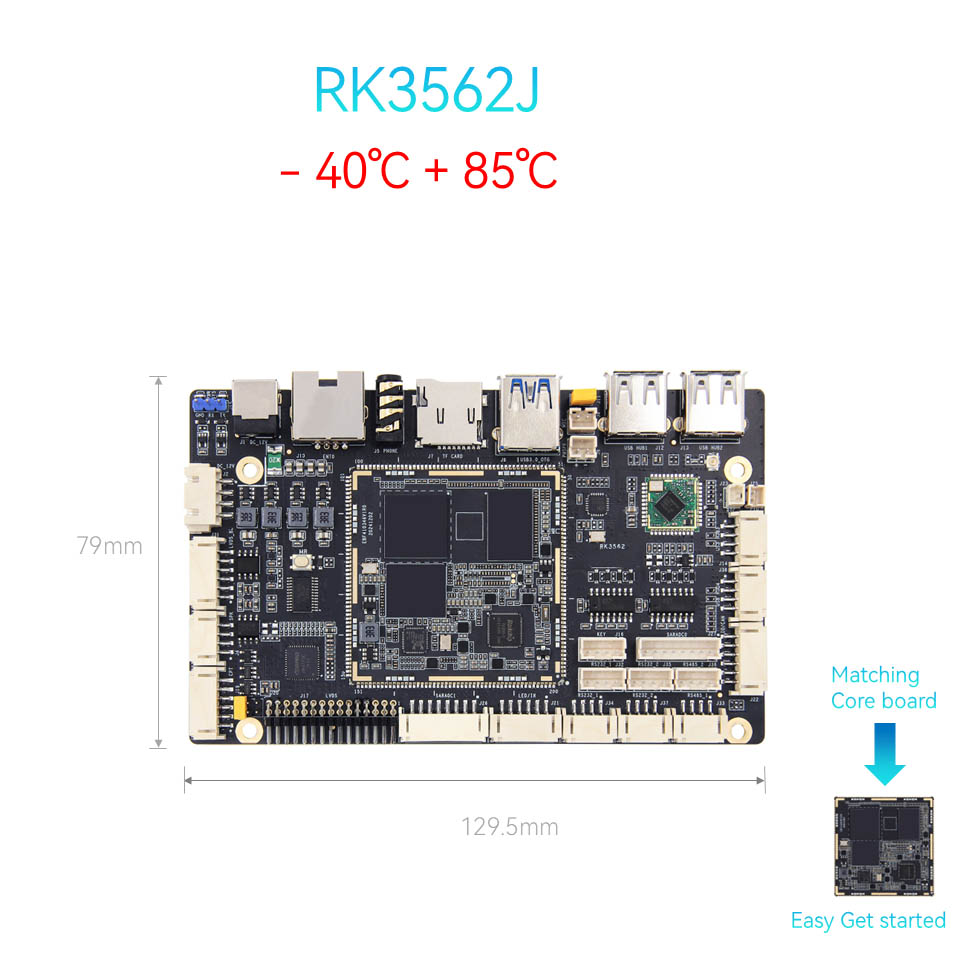

RK3562J 개발위원회

ThinkCore Technology RK3562J Development Board는 산업 급 칩을 사용하여 -40 ° C ~ 85 ° C의 작동 온도 범위에서 오랫동안 안정적으로 작동 할 수 있으며, 야외 광고 기계, 쇼핑몰 및 기타 공공 장소의 디스플레이 장비와 같은 다양한 복잡한 환경에서 상업용 디스플레이 응용 프로그램의 요구를 충족시킵니다.

주요 기능 :

고성능 SoC : Rockchip RK3562J 쿼드 코어 Cortex-A55 @ 1.8GHz, 디지털 간판, 스마트 소매 및 산업 제어에 이상적입니다.

● 풍부한 인터페이스 : 매우 낮은 대기 시간 연결을 위해 MIPI CSI/DSI + LVD, 고속 USB 3.0 및 Wi-Fi 6을 통한 듀얼 디스플레이 지원.

● 오픈 소스 설계 : 오픈 소스 지원베이스 보드 PCB 소스 파일 및 SDK는 빠른 사용자 정의를 위해 제공했습니다.

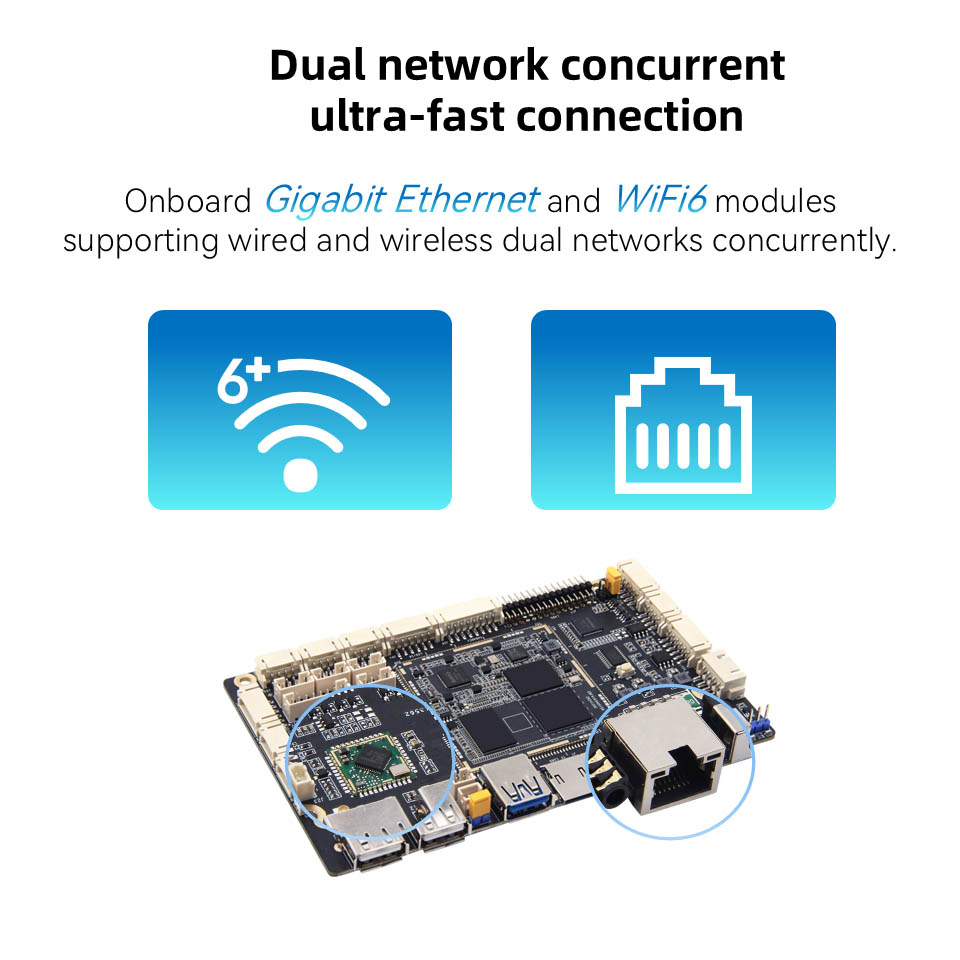

● 기가비트 이더넷 포트 : 기가비트 이더넷 포트는 상용 디스플레이 보드 및 기타 장비에 효율적이고 안정적이며 유연한 네트워크 지원을 제공 할 수 있습니다.

● 상업용 등급 신뢰성 : 24/7 디지털 사이 니지 및 AIOT 에지 장치에 맞게 조정 된 안정적인 Android/Linux 지원.

● 공식 지원 주류 운영 체제 이미지 : Android, Debian 및 Ubuntu와 같은 6 가지가 넘는 응용 프로그램 환경에 적용 할 수 있습니다.

왜 우리를 선택합니까?

오픈 소스 하드웨어 : 라이센스 장벽이없는베이스 보드를 자유롭게 수정하십시오.

기술 지원 : OEM/ODM 통합의 개발 및 지원을 가속화하는 데 도움이되는 온라인 기술 지원.

비용 효율적인 : 경쟁 업체보다 시장에서 더 빠른 시간을 갖춘 즉시 배포 할 수있는 솔루션.

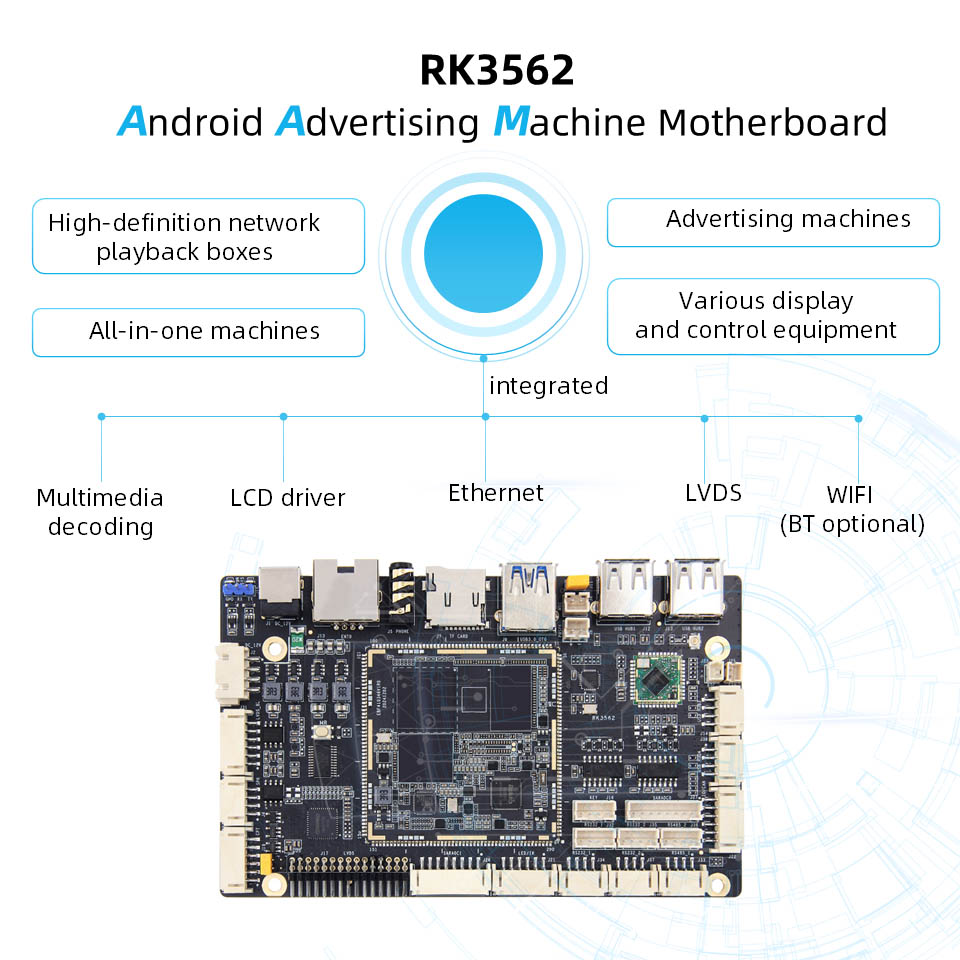

응용 프로그램 : 대화식 키오스크, 광고 플레이어, 라이브 스트리밍 박스, 상용 디스플레이 올인원 광고, 라이브 브로드 캐스트 머신

제품 매개 변수 :

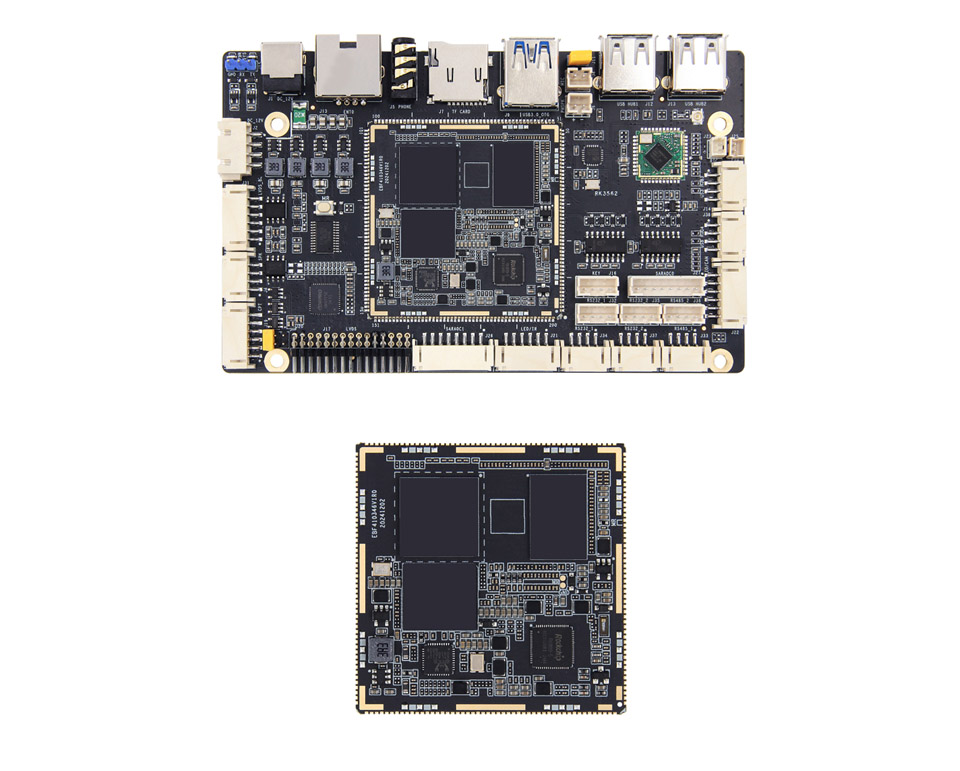

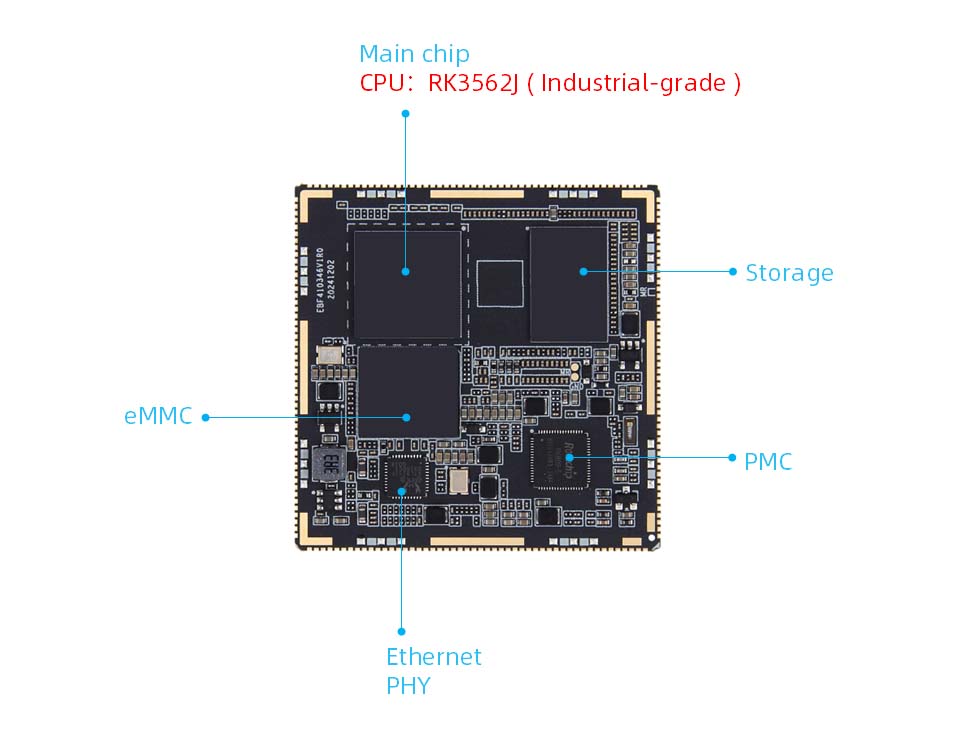

RK3562J 핵심 보드 하드웨어 구성

● 메인 칩

모델 : RK3562/RK3562J

CPU : 최대 2.0GHz의 쿼드 코어 Cortex-A53

GPU : Mali-G52

NPU : 1TOPS 컴퓨팅 파워 (NPU없는 산업 등급 RK3562J)

● 메모리 : 1/2/4/8GB, LPDDR4/4X (사용자 정의 가능)

● 스토리지 : 8/32/64/128GB, EMMC (사용자 정의 가능)

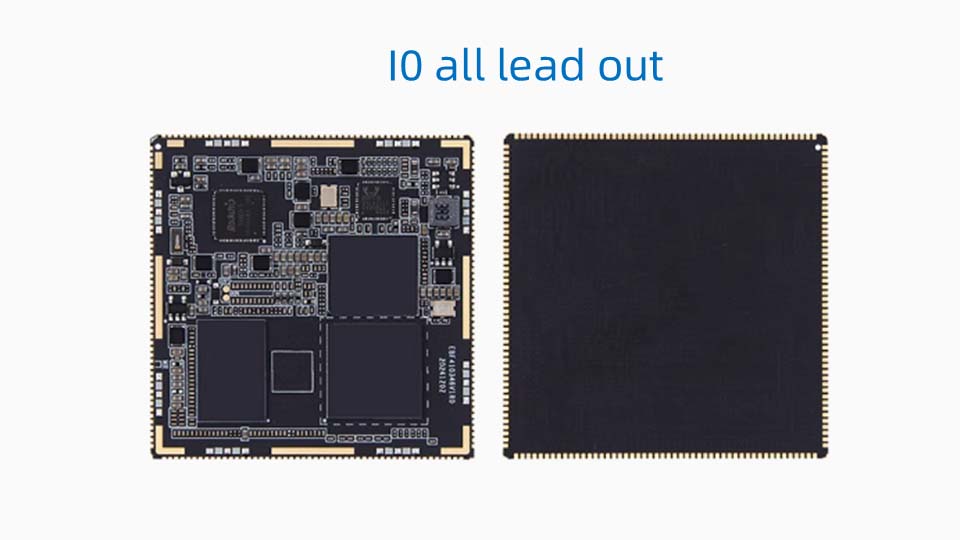

● 인터페이스 : 스탬프 홀 인터페이스, 10 개의 전체 리드

● PCB : 8 층, 검은 색 몰입 금 디자인

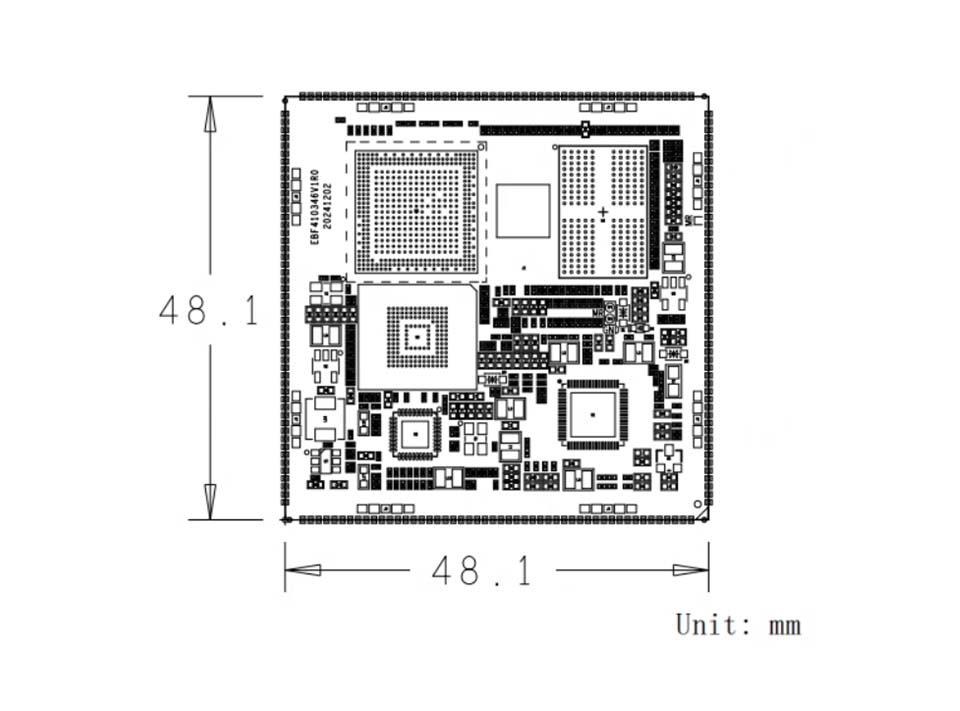

● 크기 : 48.1*48.1mm

신호 핀

● IO : 1 차적 시계 1 개, 버튼 핀 3 개 및 전력 제어 핀 1 개를 포함한 86 GPIO 핀

● 네트워크 포트 : 1 기가비트 이더넷

● 직렬 포트 : 10

● 12C : 6

● SPI : 3

● 캔 : 2

● ADC : 13

● PWM : 15

● 12s : 2

● USB3.0 OTG : 1

● USB2.0 호스트 : 1

● 카메라 : MIPICS12LANE*4

● SDMMC : 2

● spk : 1

● 오디오 출력 : 1

● 마이크 : 1

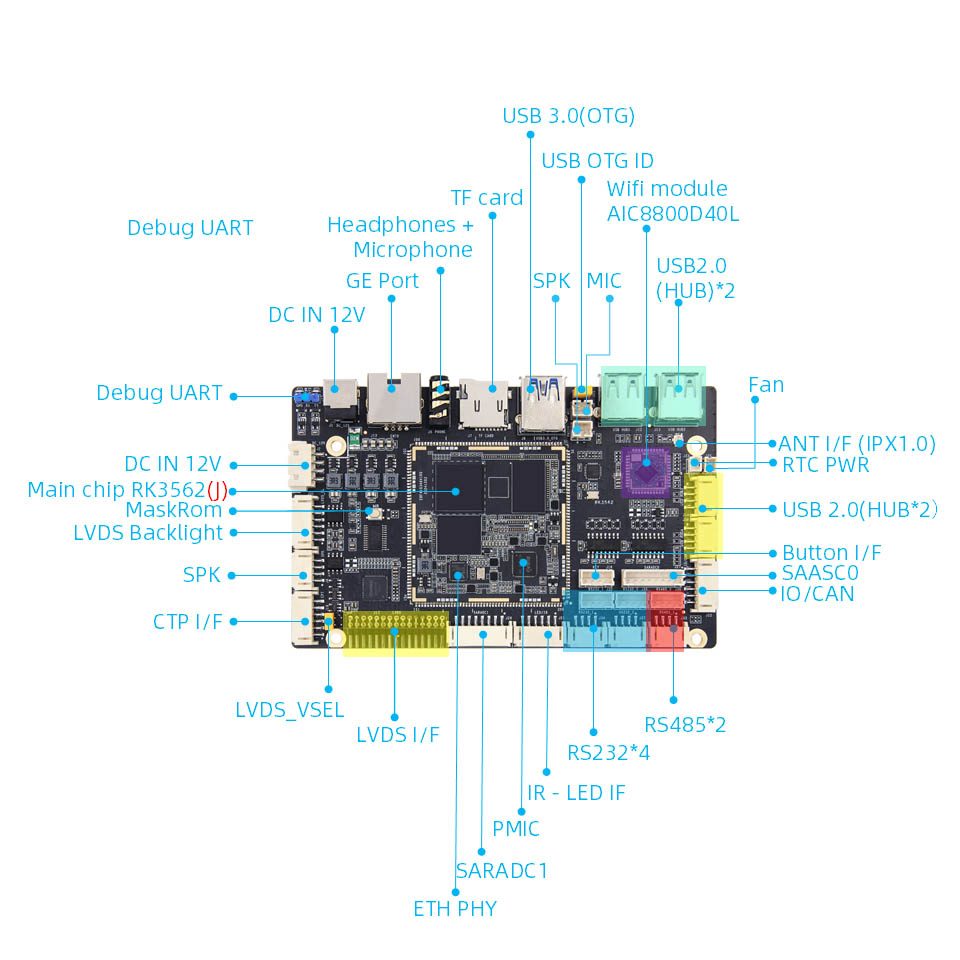

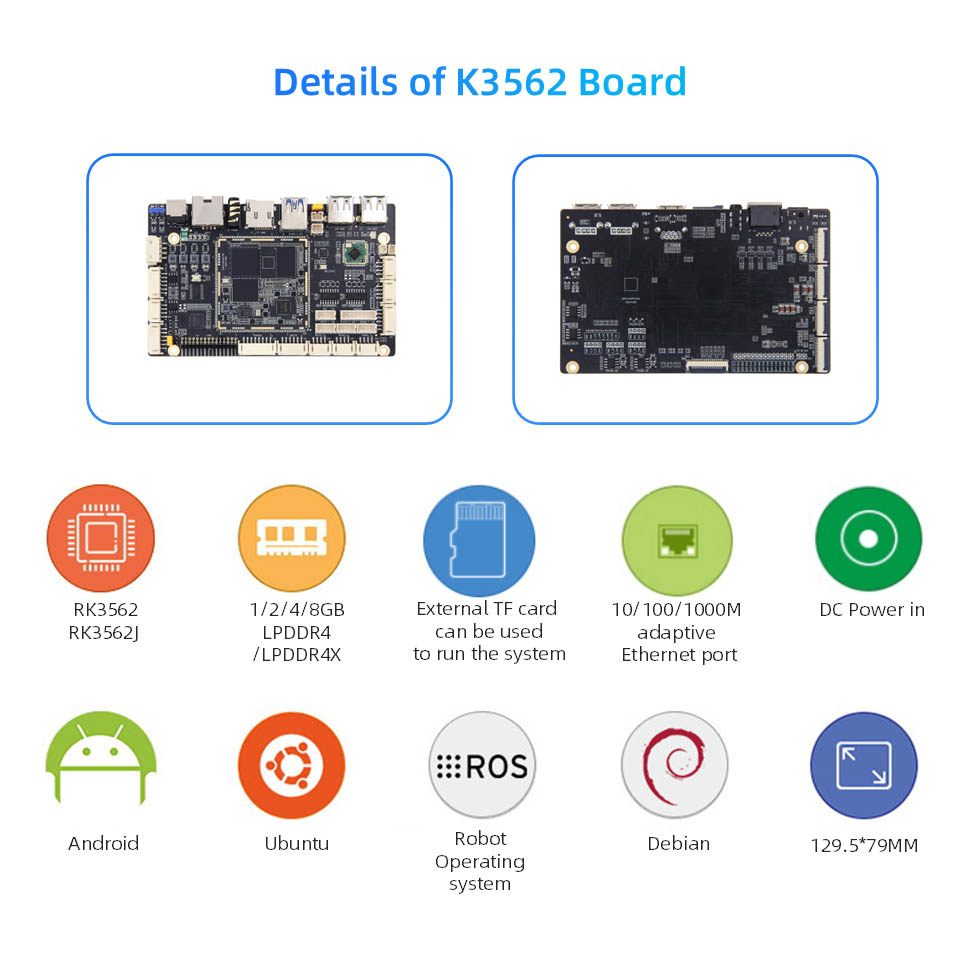

RK3562J 마더 보드 하드웨어 구성

● 메인 칩 :

모델 : RK3562/RK3562JCPU : 쿼드 코어 Cortex-A53, 최대 2.0GHZGPU의 주요 주파수 : MALI-G52NPU : 1TOPS 컴퓨팅 전력 (NPU가없는 산업 등급 RK3562J)

● 메모리 : 1/2/4/8GB, LPDDR4/4X (사용자 정의 가능)

● 스토리지 : 8/32/64/128GB, EMMC (사용자 정의 가능)

● 전원 인터페이스 : DC 12V@2A DC 입력

● 이더넷 : 기가비트 네트워크 포트*1, 10/100/1000Mbps 데이터 전송 속도 지원

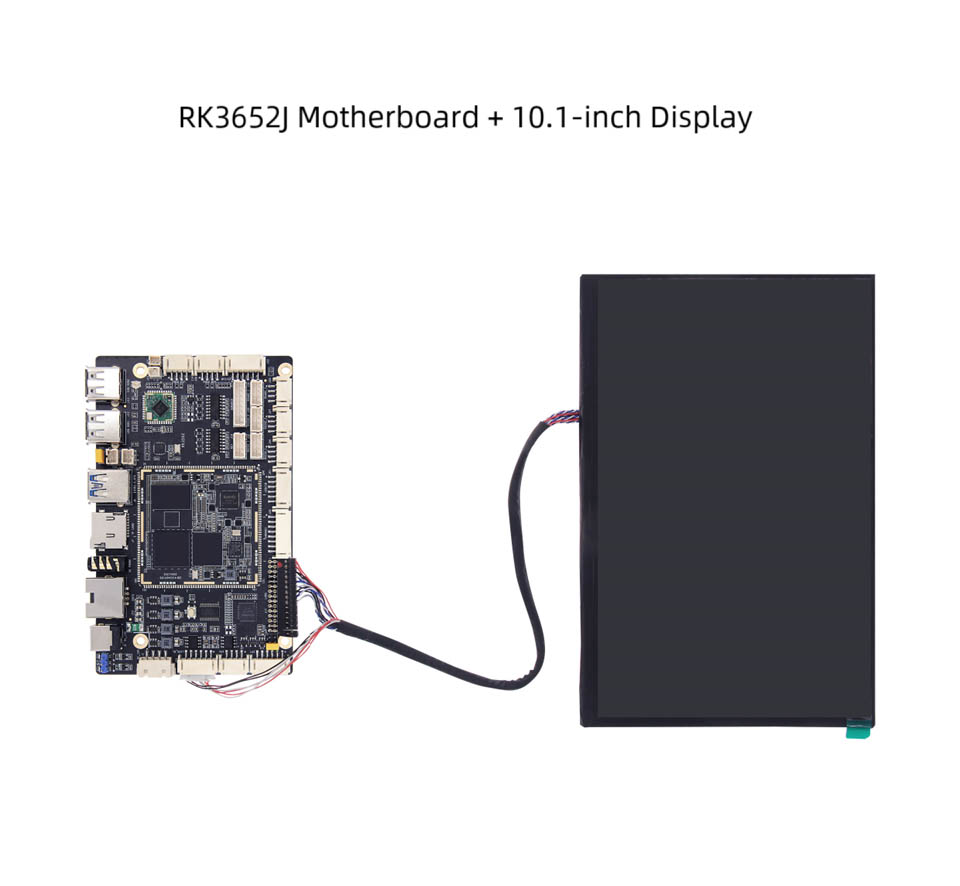

● LVDS : 2*15 핀 LVDS 화면 인터페이스*1

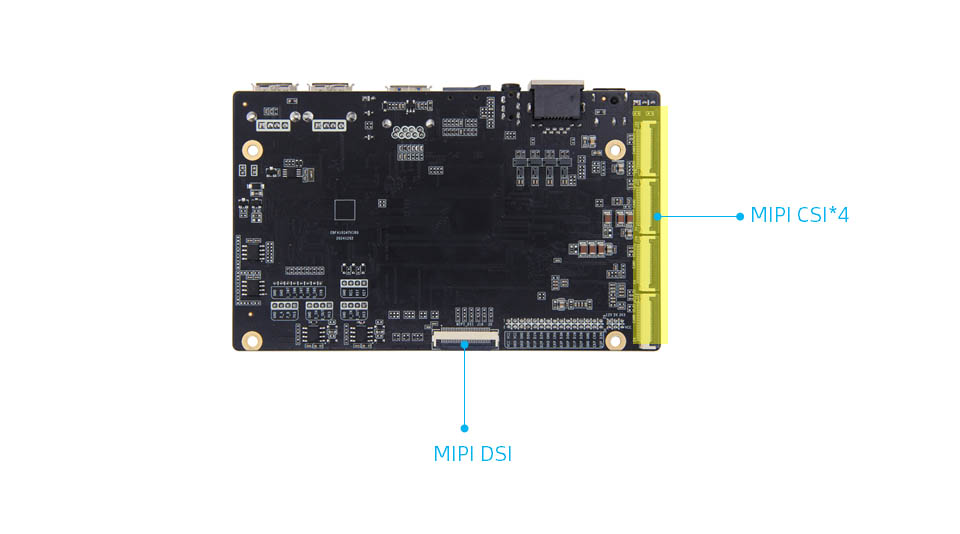

● MIPI-DSI : MIPI 화면 인터페이스*1, MIPIDSI 및 LVDS 인터페이스가 재사용되고 기본값은 LVDS 화면에 연결하는 것입니다. mipidsi에 연결하기로 선택한 경우 저항을 변경해야합니다.

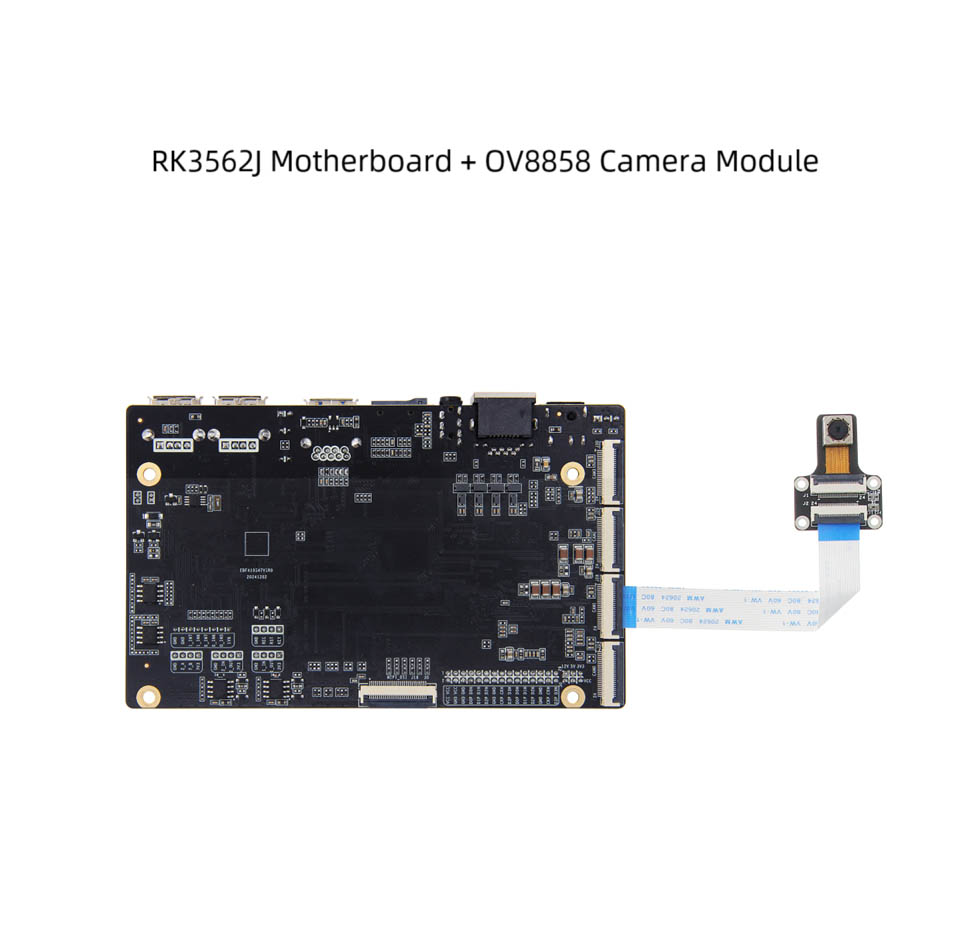

● MIPI-CSI : MIPI 카메라 인터페이스*4, 상점의 IMX415/OV8858 카메라에 연결할 수 있습니다 (기본 조합은 OV8858 카메라입니다)

● 용량 성 터치 스크린 : LVDS 터치 스크린 인터페이스*1

● LCD 백라이트 : LVDS 백라이트 인터페이스*1

● 스크린 전원 인터페이스 : LVDS 전압 선택 인터페이스*1

● USB2.0 : USB 허브 인터페이스*4

● USB3.0 : USB OTG 인터페이스*1, 기본값은 장치 모드이며 점퍼 캡을 통해 모드를 선택할 수 있습니다.

● WiFi : 온보드 Wi -Fi6 모듈, 모델 : AIC8800D40L

● TF 카드 홀더 : 시스템을 시작하기 위해 Micro SD (TF) 카드를 지원합니다. 최대 512GB
